回风立井井架安装措施

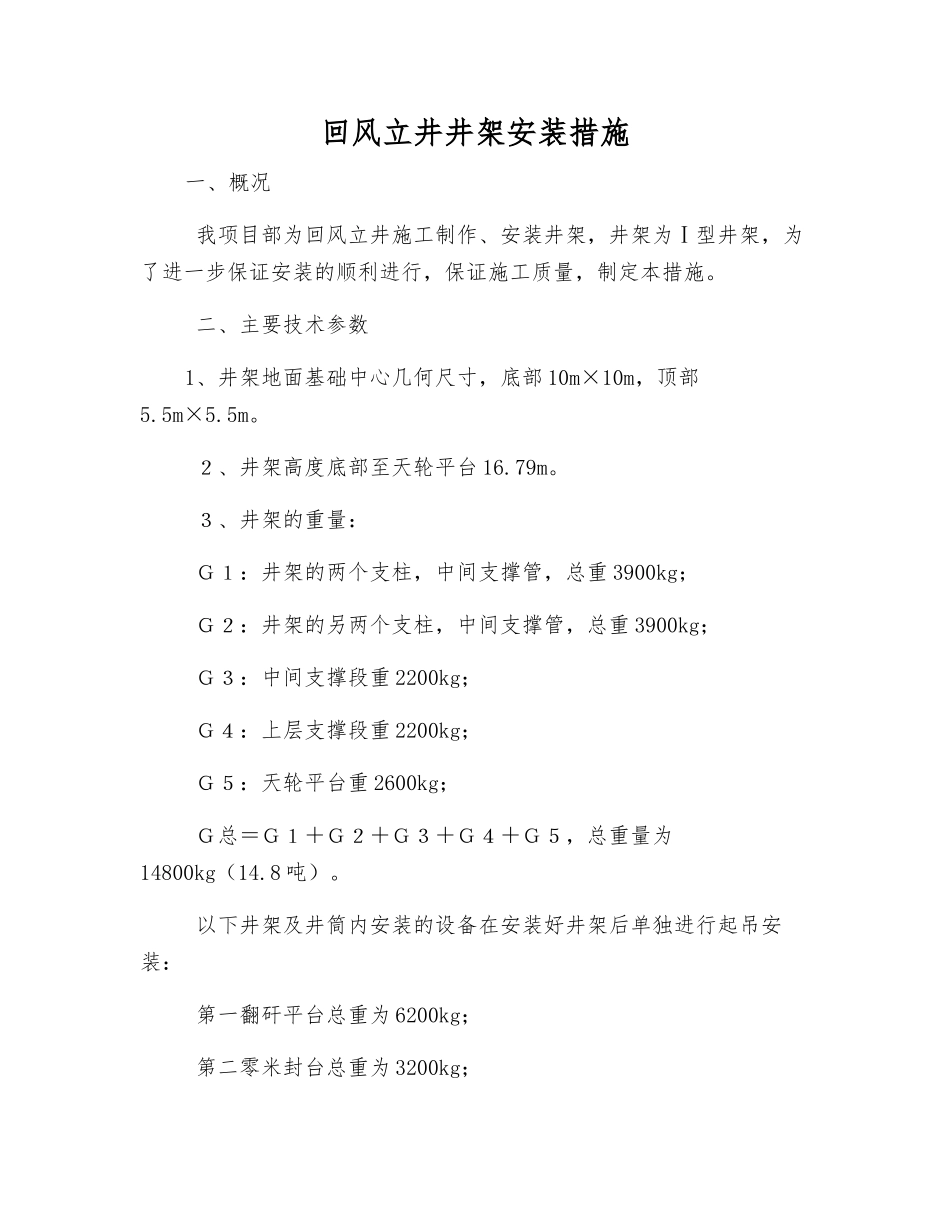

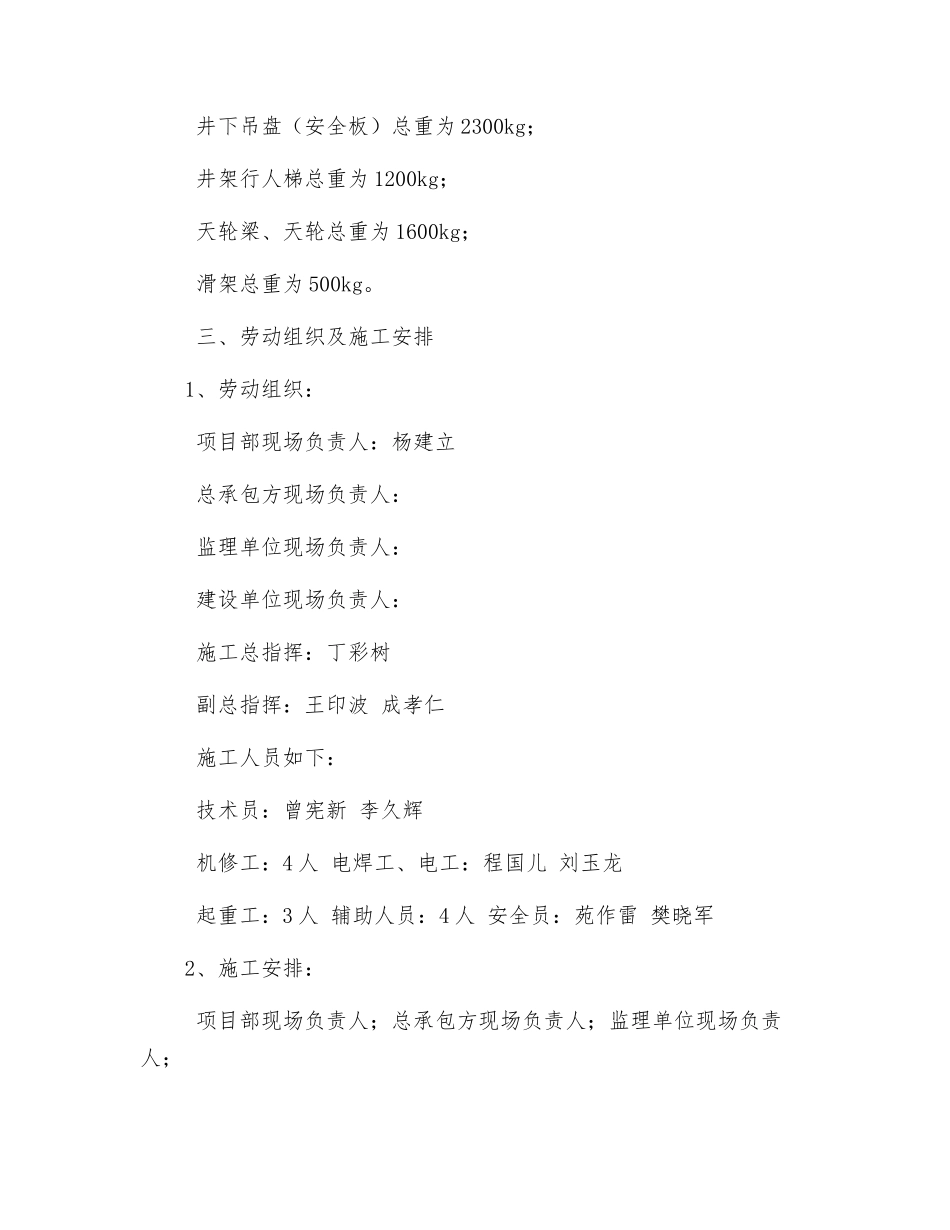

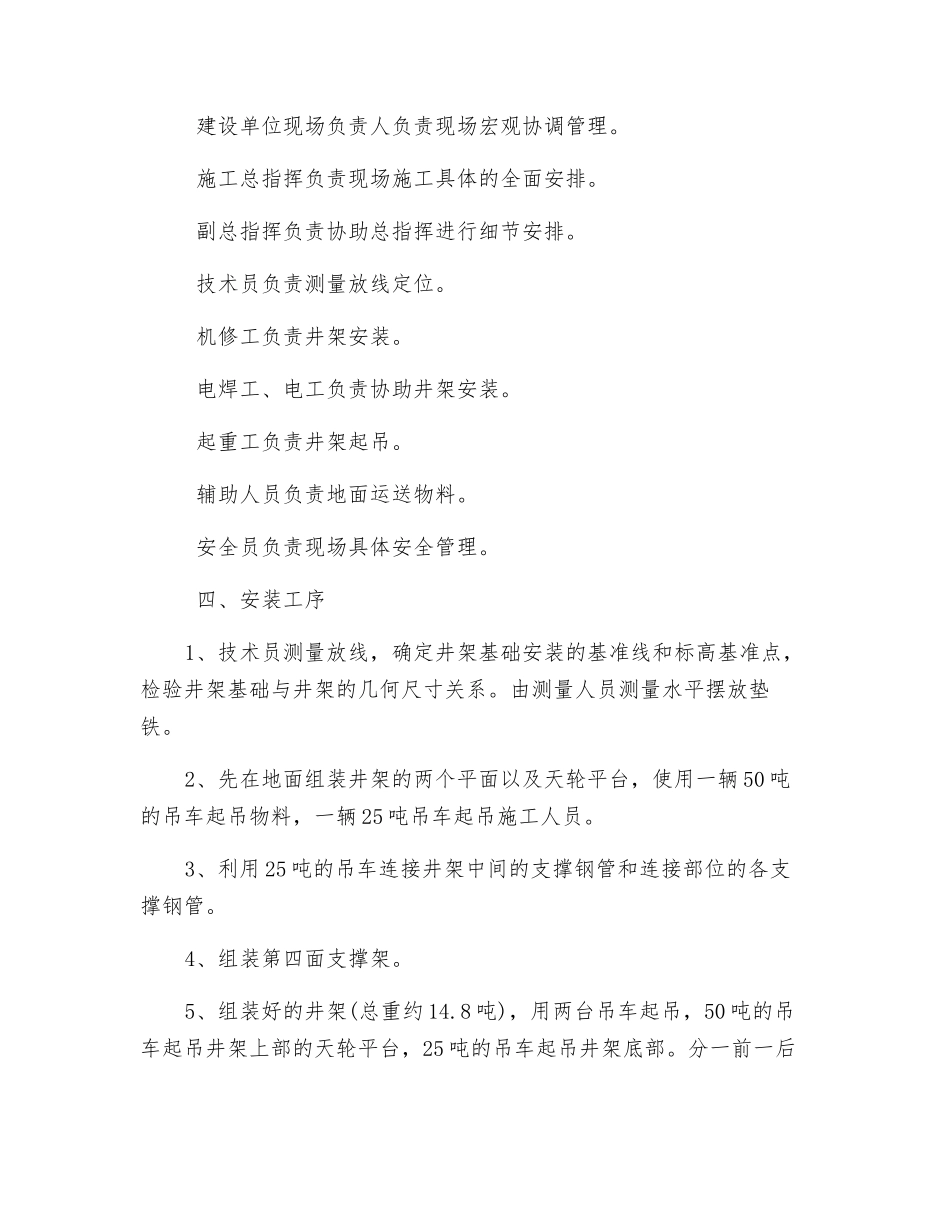

回风立井井架安装措施一、概况 我项目部为回风立井施工制作、安装井架，井架为Ⅰ型井架，为了进一步保证安装的顺利进行，保证施工质量，制定本措施。 二、主要技术参数1、井架地面基础中心几何尺寸，底部 10m×10m，顶部5.5m×5.5m。 ２、井架高度底部至天轮平台 16.79m。 ３、井架的重量： Ｇ１：井架的两个支柱，中间支撑管，总重 3900kg； Ｇ２：井架的另两个支柱，中间支撑管，总重 3900kg； Ｇ３：中间支撑段重 2200kg； Ｇ４：上层支撑段重 2200kg； Ｇ５：天轮平台重 2600kg； Ｇ总＝Ｇ１＋Ｇ２＋Ｇ３＋Ｇ４＋Ｇ５，总重量为14800kg（14.8 吨）。 以下井架及井筒内安装的设备在安装好井架后单独进行起吊安装： 第一翻矸平台总重为 6200kg； 第二零米封台总重为 3200kg； 井下吊盘（安全板）总重为 2300kg； 井架行人梯总重为 1200kg； 天轮梁、天轮总重为 1600kg； 滑架总重为 500kg。 三、劳动组织及施工安排1、劳动组织： 项目部现场负责人：杨建立 总承包方现场负责人： 监理单位现场负责人： 建设单位现场负责人： 施工总指挥：丁彩树 副总指挥：王印波 成孝仁 施工人员如下： 技术员：曾宪新 李久辉 机修工：4 人 电焊工、电工：程国儿 刘玉龙 起重工：3 人 辅助人员：4 人 安全员：苑作雷 樊晓军2、施工安排： 项目部现场负责人；总承包方现场负责人；监理单位现场负责人； 建设单位现场负责人负责现场宏观协调管理。 施工总指挥负责现场施工具体的全面安排。 副总指挥负责协助总指挥进行细节安排。 技术员负责测量放线定位。 机修工负责井架安装。 电焊工、电工负责协助井架安装。 起重工负责井架起吊。 辅助人员负责地面运送物料。 安全员负责现场具体安全管理。 四、安装工序1、技术员测量放线，确定井架基础安装的基准线和标高基准点，检验井架基础与井架的几何尺寸关系。由测量人员测量水平摆放垫铁。2、先在地面组装井架的两个平面以及天轮平台，使用一辆 50 吨的吊车起吊物料，一辆 25 吨吊车起吊施工人员。3、利用 25 吨的吊车连接井架中间的支撑钢管和连接部位的各支撑钢管。4、组装第四面支撑架。5、组装好的井架(总重约 14.8 吨)，用两台吊车起吊，50 吨的吊车起吊井架上部的天轮平台，25 吨的吊车起吊井架底部。分一前一后平衡起吊，缓慢使井架竖起在地面。吊车司机必须服从指挥人员的指令。6、井架竖起后，用两台吊车起吊井架两侧，进行平稳...
