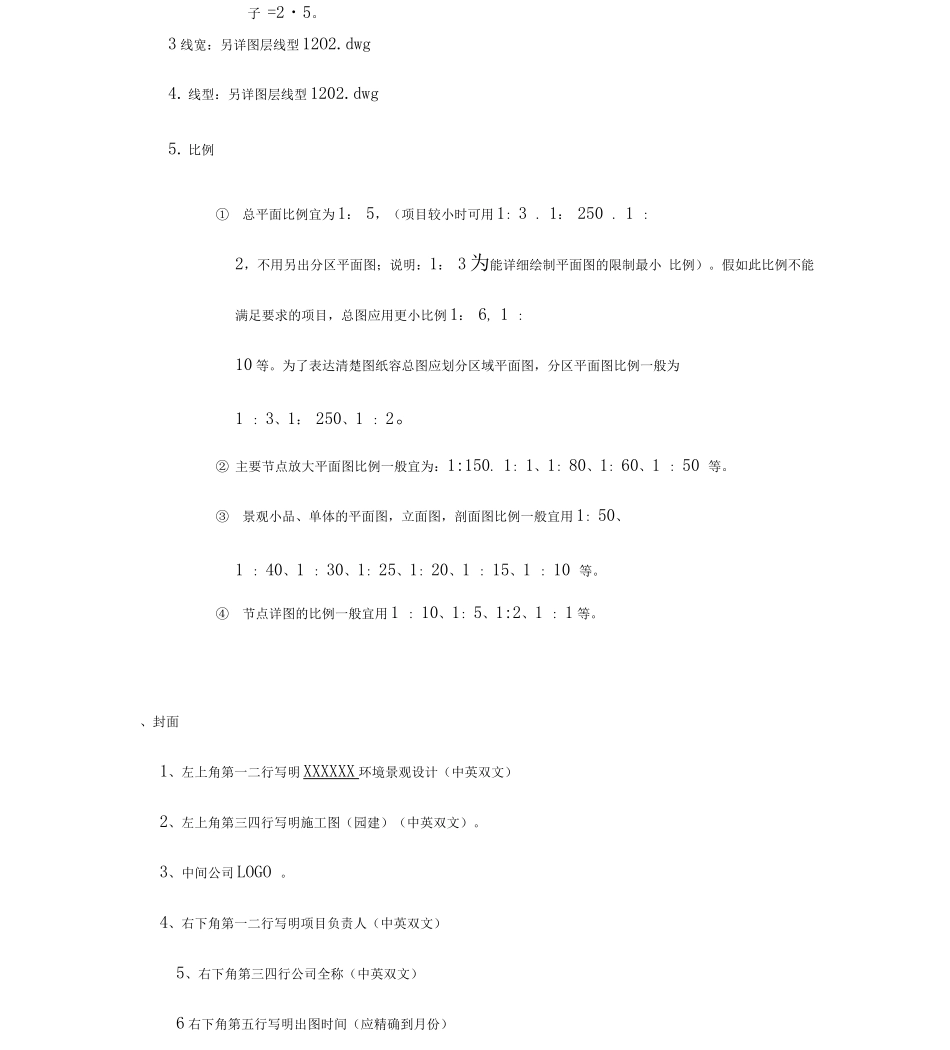

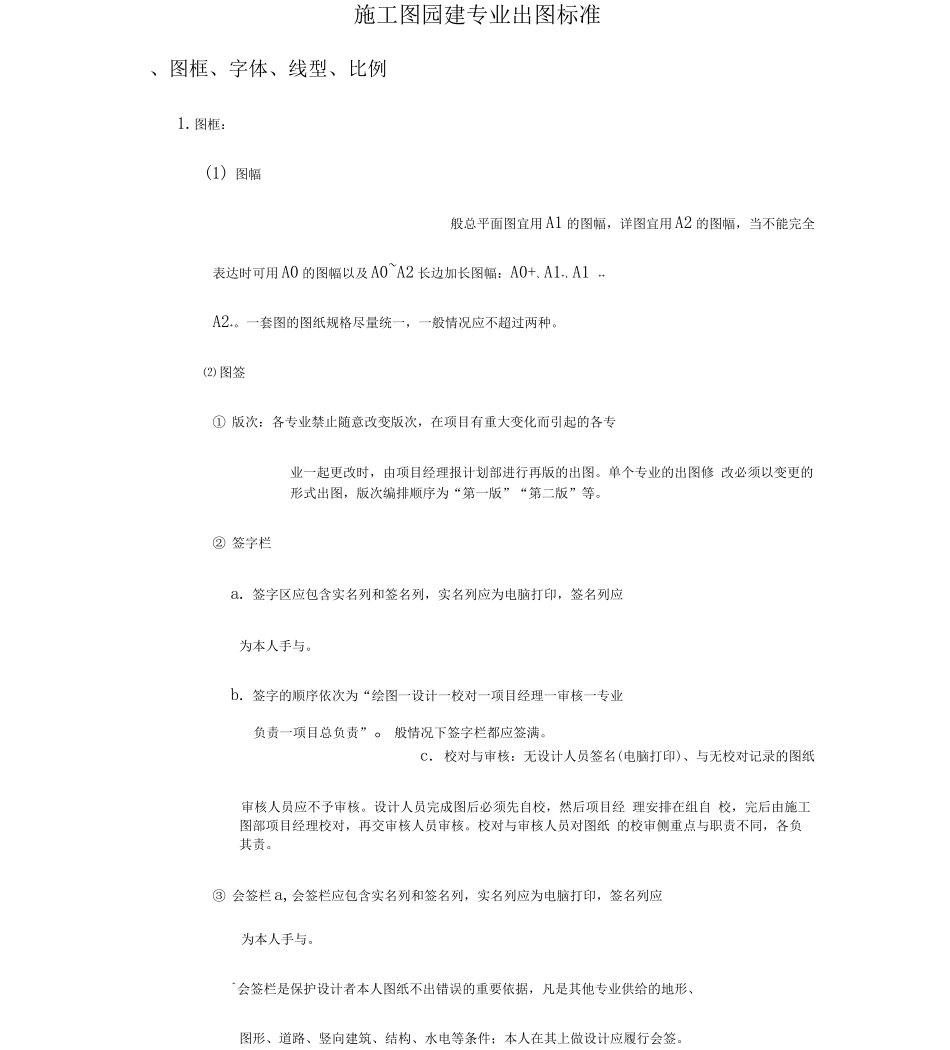

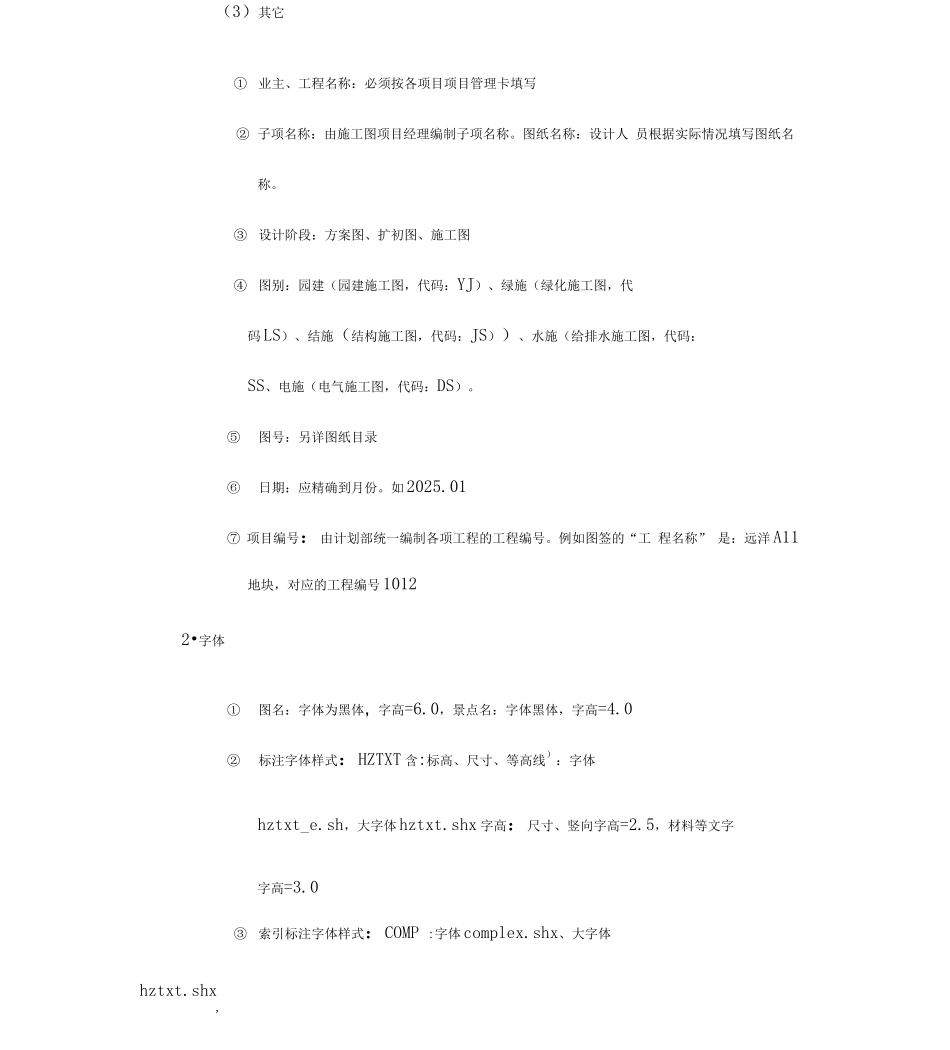

施工图园建专业出图标准、图框、字体、线型、比例1.图框：(1) 图幅般总平面图宜用 A1 的图幅，详图宜用 A2 的图幅，当不能完全表达时可用 A0 的图幅以及 A0~A2 长边加长图幅：A0+、A1+、A1 ++A2+。一套图的图纸规格尽量统一，一般情况应不超过两种。⑵ 图签① 版次：各专业禁止随意改变版次，在项目有重大变化而引起的各专业一起更改时，由项目经理报计划部进行再版的出图。单个专业的出图修 改必须以变更的形式出图，版次编排顺序为“第一版”“第二版”等。② 签字栏a. 签字区应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手与。b. 签字的顺序依次为“绘图一设计一校对一项目经理一审核一专业负责一项目总负责”。般情况下签字栏都应签满。c. 校对与审核：无设计人员签名(电脑打印)、与无校对记录的图纸审核人员应不予审核。设计人员完成图后必须先自校，然后项目经 理安排在组自 校，完后由施工图部项目经理校对，再交审核人员审核。校对与审核人员对图纸 的校审侧重点与职责不同，各负其责。③ 会签栏 a,会签栏应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手与。^会签栏是保护设计者本人图纸不出错误的重要依据，凡是其他专业供给的地形、图形、道路、竖向建筑、结构、水电等条件；本人在其上做设计应履行会签。（3）其它①业主、工程名称：必须按各项目项目管理卡填写② 子项名称：由施工图项目经理编制子项名称。图纸名称：设计人 员根据实际情况填写图纸名称。③设计阶段：方案图、扩初图、施工图④图别：园建（园建施工图，代码：YJ）、绿施（绿化施工图，代码 LS）、结施（结构施工图，代码：JS））、水施（给排水施工图，代码：SS、电施（电气施工图，代码：DS）。⑤图号：另详图纸目录⑥日期：应精确到月份。如 2025.01⑦ 项目编号：由计划部统一编制各项工程的工程编号。例如图签的“工 程名称” 是：远洋 A11地块，对应的工程编号 10122•字体①图名：字体为黑体，字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式：HZTXT 含:标高、尺寸、等高线）：字体hztxt_e.sh，大字体 hztxt.shx 字高：尺寸、竖向字高=2.5，材料等文字字高=3.0③索引标注字体样式：COMP :字体 complex.shx、大字体hztxt.shx,子 =2・5。3 线宽：另详图层线型 12O2.dwg4. 线型：另详图层线型 1202.dwg5. 比例①总平面比例宜为 1： 5，（项目较小时可用 1: 3 . 1： 250 . 1 :2...
