国内几个大型风洞实验室资料

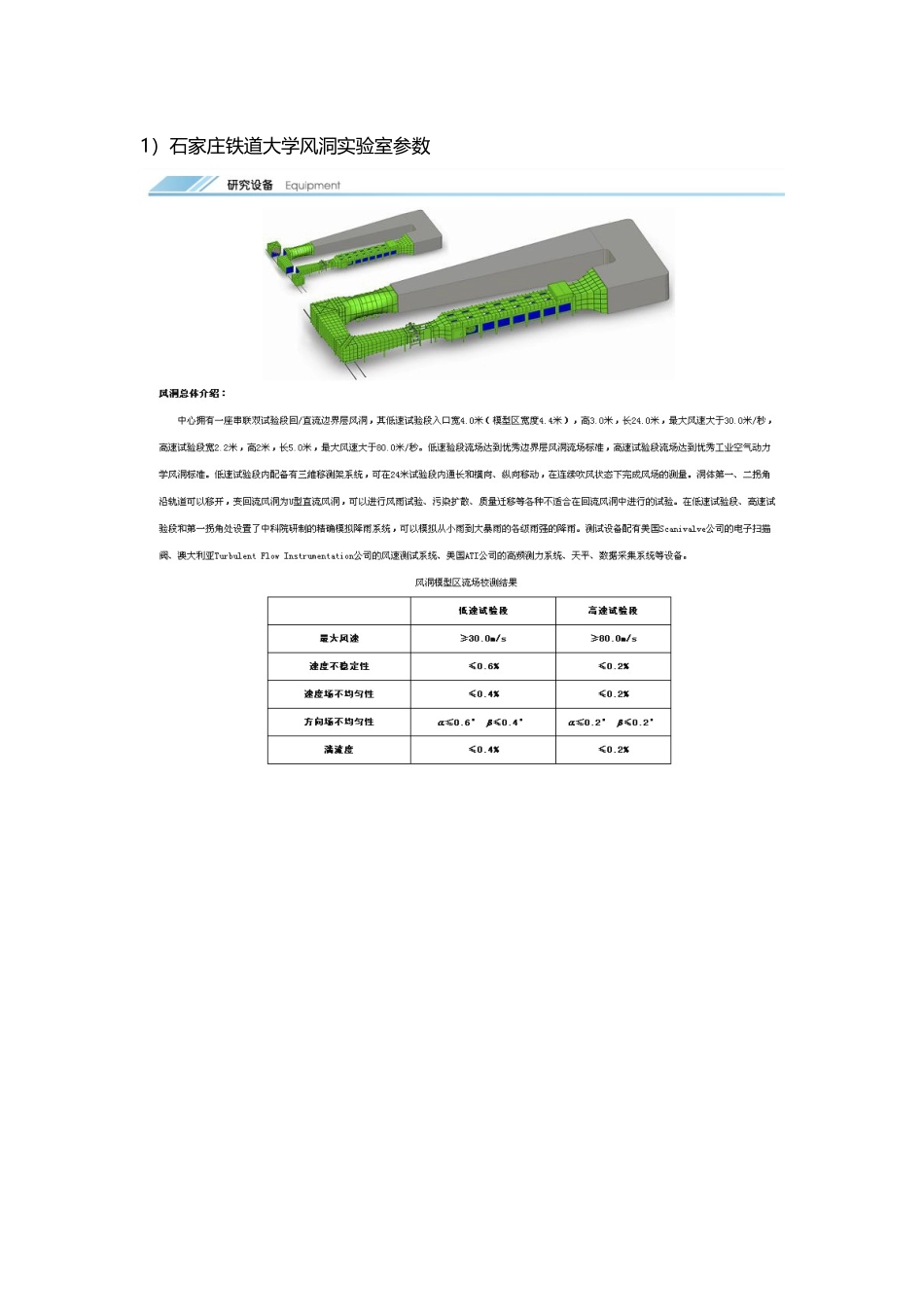

国内几个大型风洞实验室资料(3 页)Good is good, but better carries it.精益求精，善益求善。1）石家庄铁道大学风洞实验室参数 2）湖南大学风洞实验室湖南大学风工程试验讨论中心目前拥有国内先进的大型边界层风洞实验室，风洞试验室占地 2000m2，建筑面积 3200 m2。该风洞气动轮廓全长 53m、宽 18 m，为低速、单回流、并列双试验段的中型边界层风洞，其试验速度相对较高的试验段(高速试验段)长 17 m，模型试验区横截面宽 3 m、高 2.5 m，试验段风速 0～60 m /s 连续可调。高速试验段有前后两个转盘，前转盘位置可模拟均匀流风场，通过在该试验段一定范围内布置边界层发生器，在后转盘位置可进行与边界层有关的桥梁节段模型试验、局部构件抗风性能试验。试验速度相对较低的试验段(低速试验段)长 15 m、模型试验区横截面宽 5.5 m、高 4.4 m，最大风速不小于 16 m /s，可进行长大桥梁全桥模型抗风试验讨论。3）大连理工大学风洞实验室介绍大连理工大学风洞实验室（DUT-1）建成于 2025 年 4 月，是一座全钢结构单回流闭口式边界层风洞，采纳全自动化的测量控制系统。风洞气动轮廓长43.8 m，宽 13.1 m，最大高度为 6.18m；试验段长 18m，横断面宽 3m，高2.5m，空风洞最大设计风速 50m/s，适用于桥梁与建筑结构等抗风试验讨论。4）中国建筑科学讨论院实验室介绍风洞试验室建筑面积 4665 平米,拥有目前国内建筑工程规模最大、设备最先进的下吹式双试验段边界层风洞，风洞全长 96.5m，高速试验段尺寸为4m×3m×22m(宽×高×长)，最高风速 30m/s；低速段尺寸为6m×3.5m×21m，最高风速 18m/s。拥有 1280 点同步电子扫描阀、多点激光测振仪、高频天平等先进的测试设备，可进行结构抗风和风环境的风洞试验、CFD 数值模拟、风振分析等讨论和咨询工作。 风洞采纳先进的沟通变频调速系统，试验段转盘和移测架均由微机控制，自动化程度较高。风洞压力测量系统包含美国 Scanivalve 公司的 3 台 DSM 主机和 20 个压力扫描阀，能够实现 1280 点的压力同步测量，可满足海量测点压力测试的要求。振动测量系统包括美国 NI 公司的动态信号采集系统、PCB 和Dytran 公司的超小型精密加速度传感器以及德国 Polytec 公司的四台激光测振仪，可进行建筑物模型气动弹性试验。此外实验室还配备了高频底座天平、地面风速测量系统和热线风速仪等测试设备，以满足不同类型的风洞试验需要。实验室最大的特点在于：风洞试验段截面尺寸较大，可满足较大体量建筑群落试验要求；配备的压力扫描系统可实现上千测点规模的同步测压，满足后续压力数据处理的要求。、·~，&^￥^{·…[~..:~(>}！*/}*—$&；《
