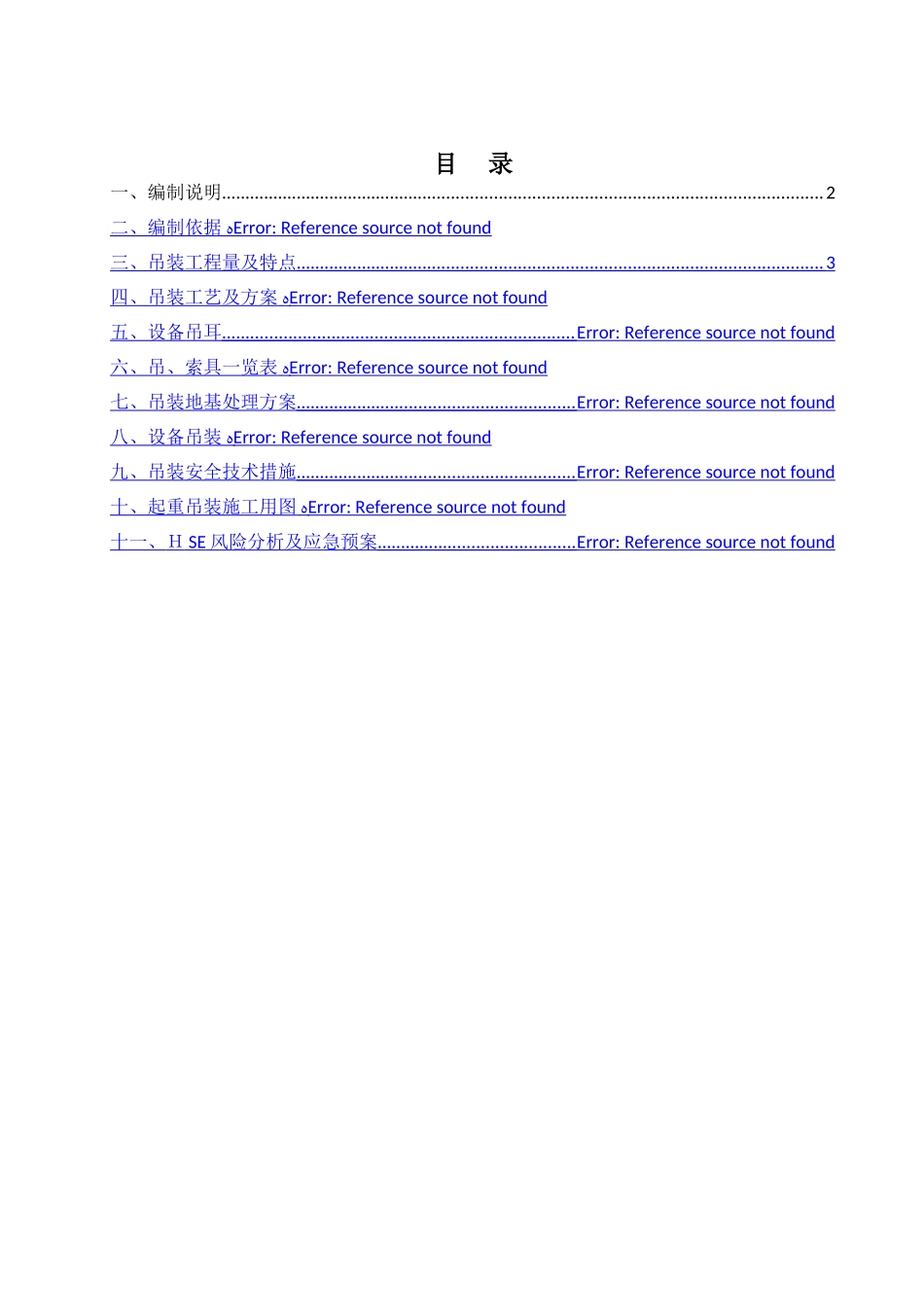

目 录一、编制说明...............................................................................................................................2二、编制依据 ﻩ Error: Reference source not found 三、吊装工程量及特点 ............................................................................................................... 3 四、吊装工艺及方案 ﻩ Error: Reference source not found 五、设备吊耳 .......................................................................... Error: Reference source not found 六、吊、索具一览表 ﻩ Error: Reference source not found 七、吊装地基处理方案 ........................................................... Error: Reference source not found 八、设备吊装 ﻩ Error: Reference source not found 九、吊装安全技术措施 ........................................................... Error: Reference source not found 十、起重吊装施工用图 ﻩ Error: Reference source not found 十一、 Ｈ SE 风险分析及应急预案 .......................................... Error: Reference source not found 吊装作业在大型工艺装置中应用一、编制说明1、1 国投广东生物能源有限公司１５万吨/年木薯燃料乙醇项目主工艺装置工程蒸馏车间各类工艺设备共 1 １ 6 台,其中车间内机泵及其她非标设备已全部安装完成，框架外塔类设备共计 4 台,大型换热器３台,非标设备 2 台,重量均超过 30T,部分设备安装高度较高，作业环境受限，原本小吨位吊车就可以解决得问题也由于受作业环境制约必须选用大吨位吊车吊装，因此这９台设备得安装就是此次安装工程得重点,为确保这些设备得安全吊装，必须编制大型设备吊装方案,在吊装方案获得批准后方能进行吊装施工作业。1、2 大型设备得吊装无论从吊车设备得选用还就是从吊车占位得布局必须经过慎重思考,同时也需要吊装技术人员经过仔细得计算对比，选择最经济合理得吊车吨位。1、３在吊装时间选择上一定要选择合适无风、无雨得天气,便于设备得一次吊装就位。1、4 本方案一旦审批通过完毕，实际作业过程中必须按本方案执行。二、编制依据２、1 施工法律规范1、《石油化工工程起重施工法律规范》S Ｈ T3536-20252、《大型设备吊装工程施工工艺标准》SH...
