国汇大厦施工方案

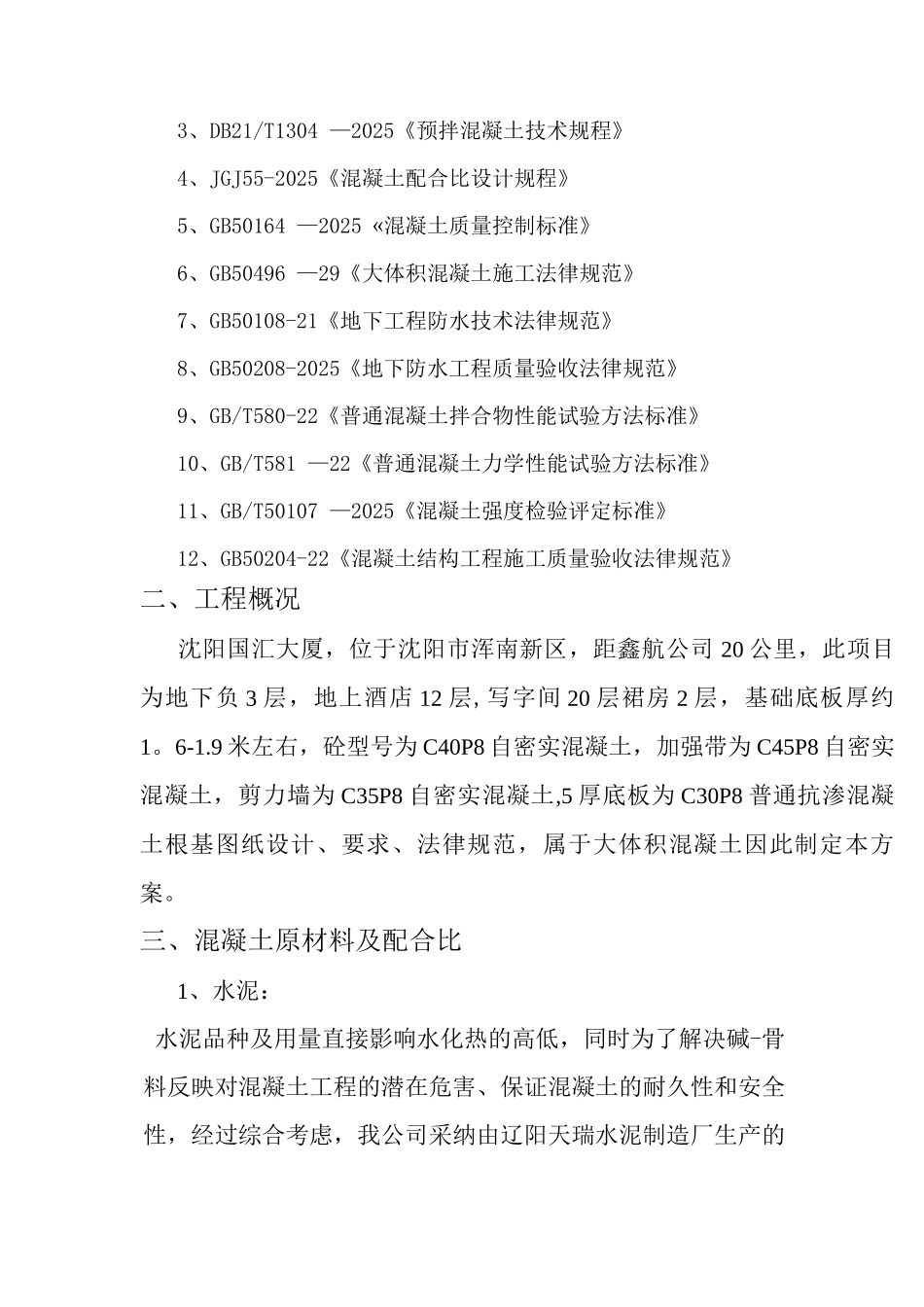

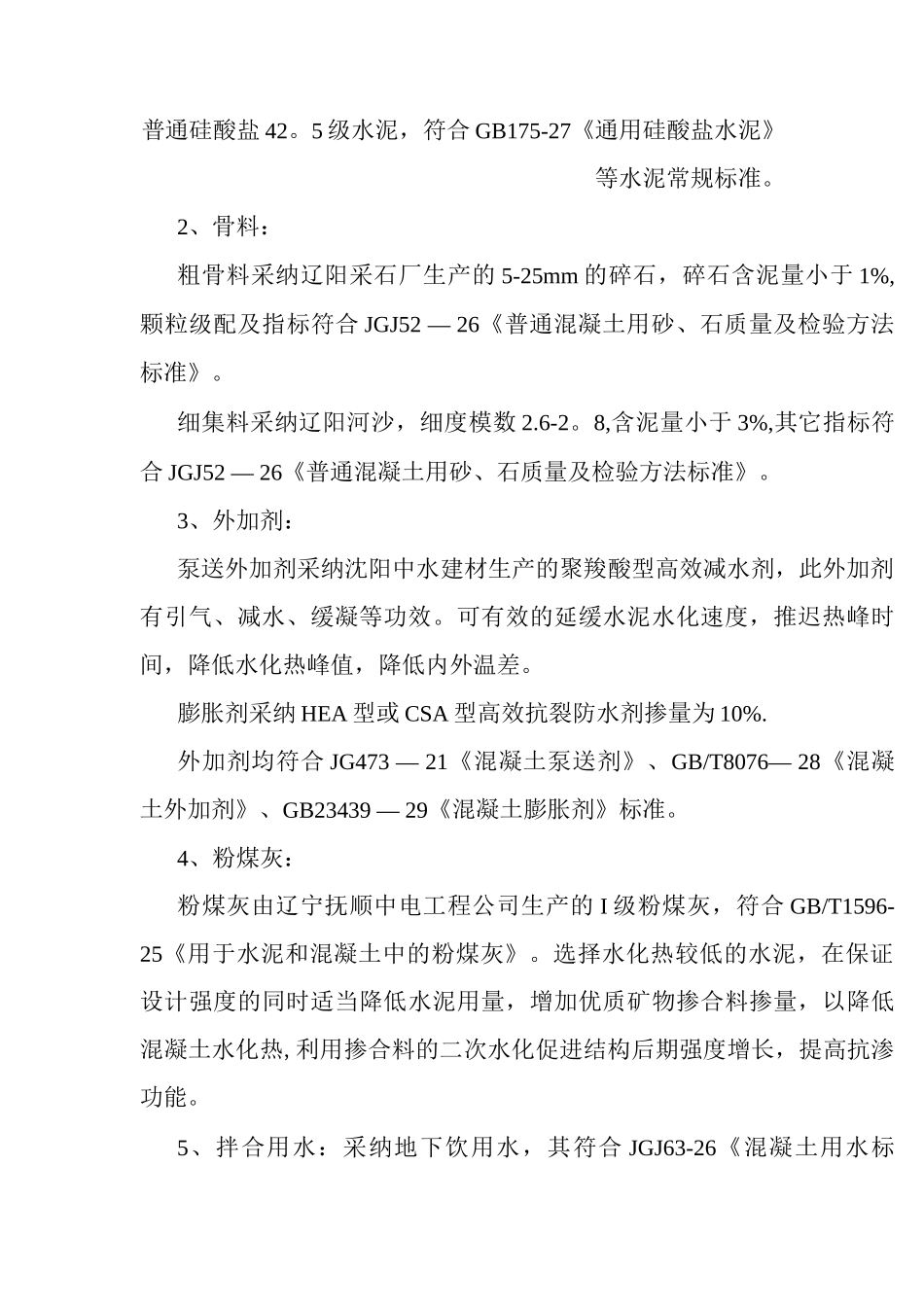

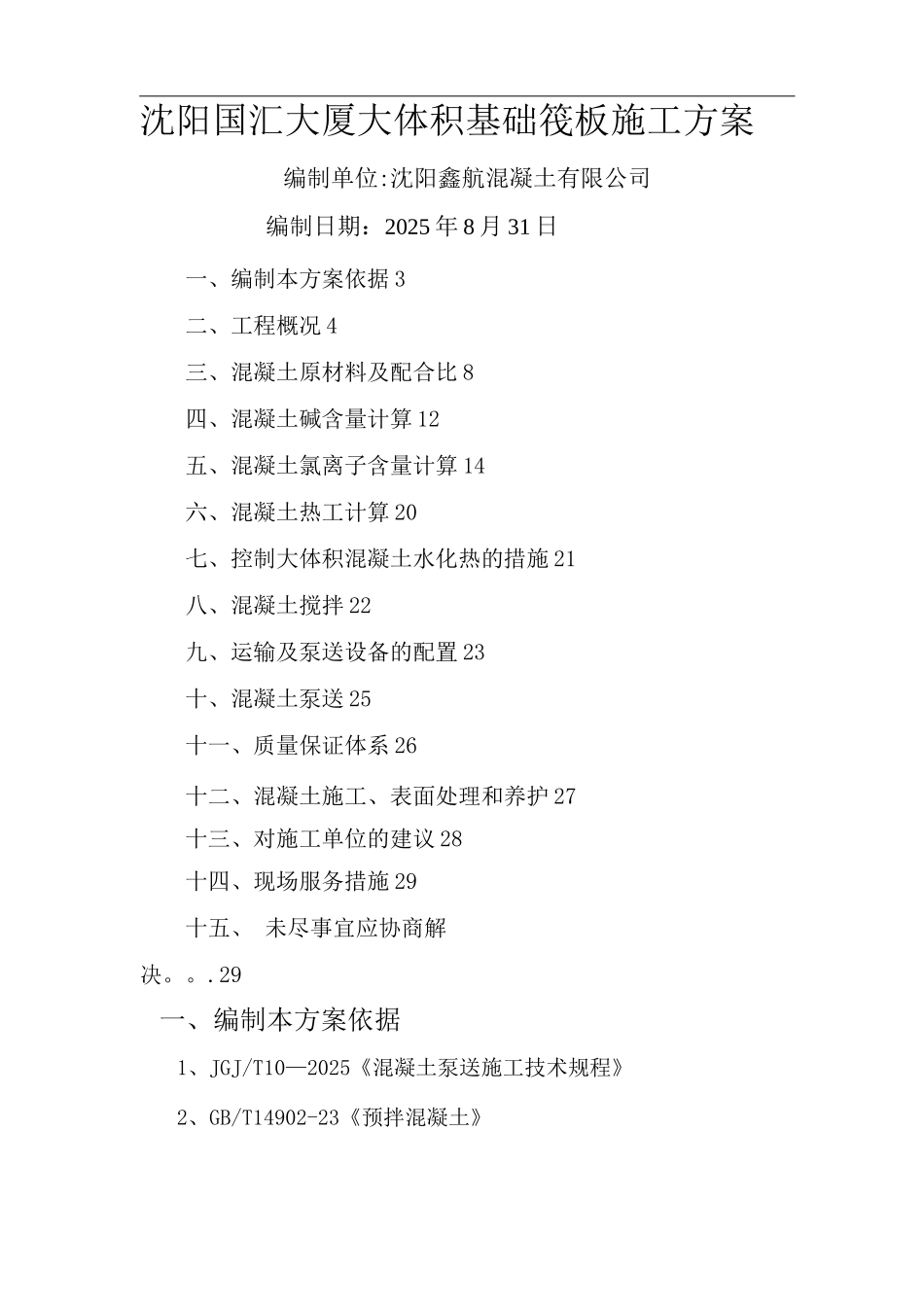

沈阳国汇大厦大体积基础筏板施工方案编制单位:沈阳鑫航混凝土有限公司编制日期：2025 年 8 月 31 日一、编制本方案依据 3二、工程概况 4三、混凝土原材料及配合比 8四、混凝土碱含量计算 12五、混凝土氯离子含量计算 14六、混凝土热工计算 20七、控制大体积混凝土水化热的措施 21八、混凝土搅拌 22九、运输及泵送设备的配置 23十、混凝土泵送 25十一、质量保证体系 26十二、混凝土施工、表面处理和养护 27十三、对施工单位的建议 28十四、现场服务措施 29十五、 未尽事宜应协商解决。。.29一、编制本方案依据1、JGJ/T10—2025《混凝土泵送施工技术规程》2、GB/T14902-23《预拌混凝土》3、DB21/T1304 —2025《预拌混凝土技术规程》4、JGJ55-2025《混凝土配合比设计规程》5、GB50164 —2025 «混凝土质量控制标准》6、GB50496 —29《大体积混凝土施工法律规范》7、GB50108-21《地下工程防水技术法律规范》8、GB50208-2025《地下防水工程质量验收法律规范》9、GB/T580-22《普通混凝土拌合物性能试验方法标准》10、GB/T581 —22《普通混凝土力学性能试验方法标准》11、GB/T50107 —2025《混凝土强度检验评定标准》12、GB50204-22《混凝土结构工程施工质量验收法律规范》二、工程概况沈阳国汇大厦，位于沈阳市浑南新区，距鑫航公司 20 公里，此项目为地下负 3 层，地上酒店 12 层,写字间 20 层裙房 2 层，基础底板厚约1。6-1.9 米左右，砼型号为 C40P8 自密实混凝土，加强带为 C45P8 自密实混凝土，剪力墙为 C35P8 自密实混凝土,5 厚底板为 C30P8 普通抗渗混凝土根基图纸设计、要求、法律规范，属于大体积混凝土因此制定本方案。三、混凝土原材料及配合比1、水泥：水泥品种及用量直接影响水化热的高低，同时为了解决碱-骨料反映对混凝土工程的潜在危害、保证混凝土的耐久性和安全性，经过综合考虑，我公司采纳由辽阳天瑞水泥制造厂生产的普通硅酸盐 42。5 级水泥，符合 GB175-27《通用硅酸盐水泥》等水泥常规标准。2、骨料：粗骨料采纳辽阳采石厂生产的 5-25mm 的碎石，碎石含泥量小于 1%,颗粒级配及指标符合 JGJ52 — 26《普通混凝土用砂、石质量及检验方法标准》。细集料采纳辽阳河沙，细度模数 2.6-2。8,含泥量小于 3%,其它指标符合 JGJ52 — 26《普通混凝土用砂、石质量及检验方法标准》。3、外加剂：泵送外加剂采纳沈阳中水建材生产的聚羧酸型高效减水剂，此外加剂有引气、减水、缓凝...
