图文讲解柱塞泵的结构及工作原理VIP专享

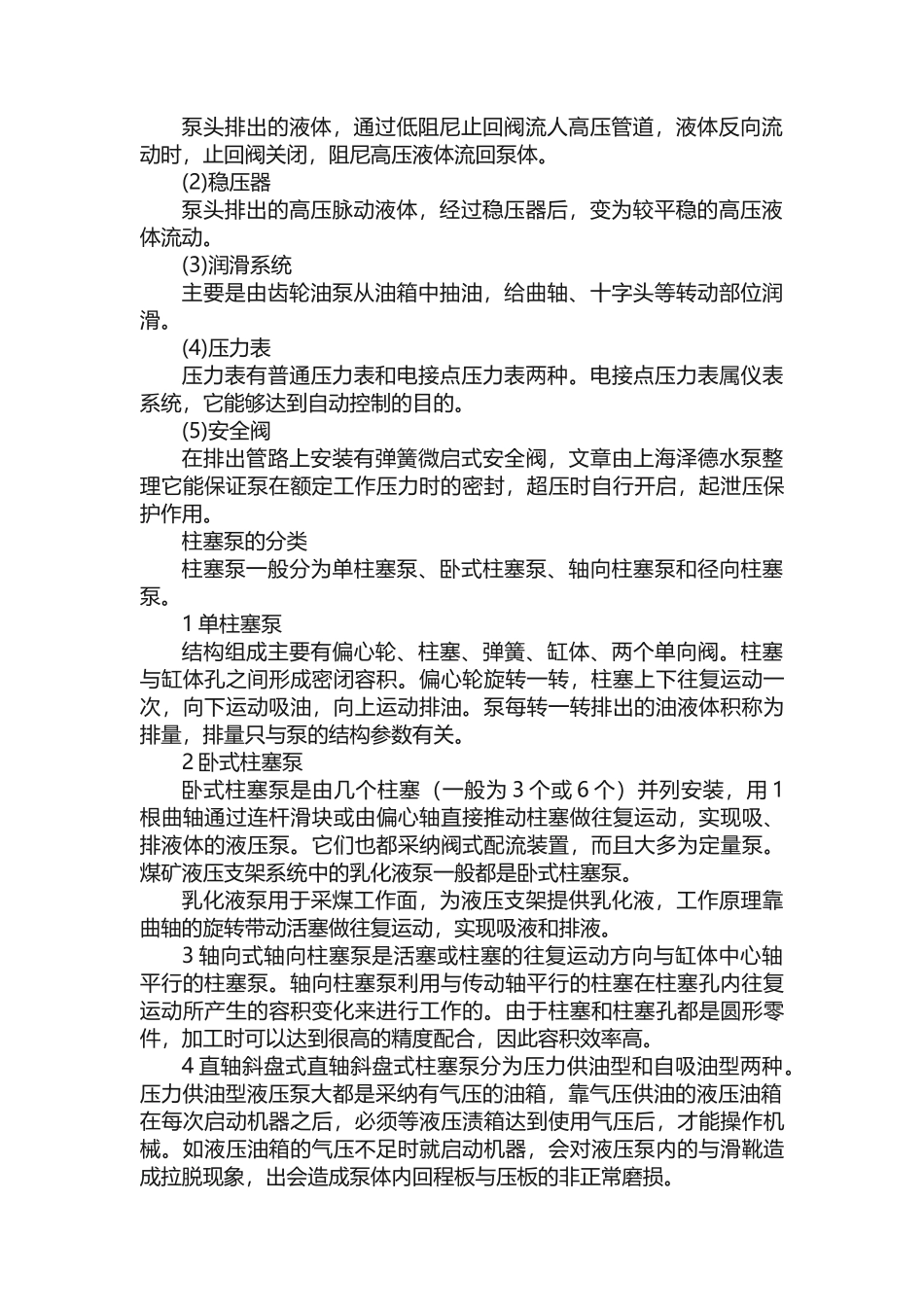

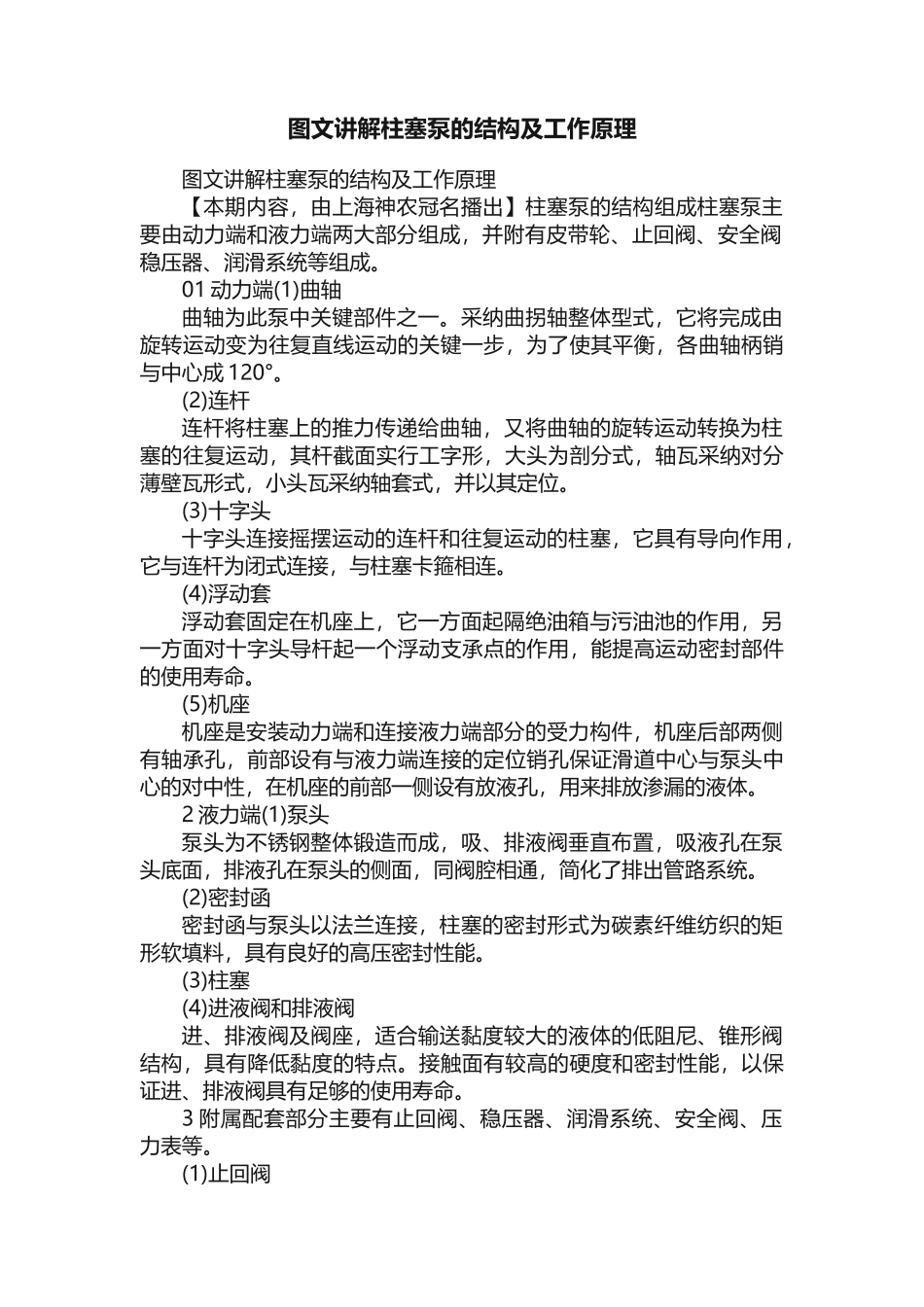

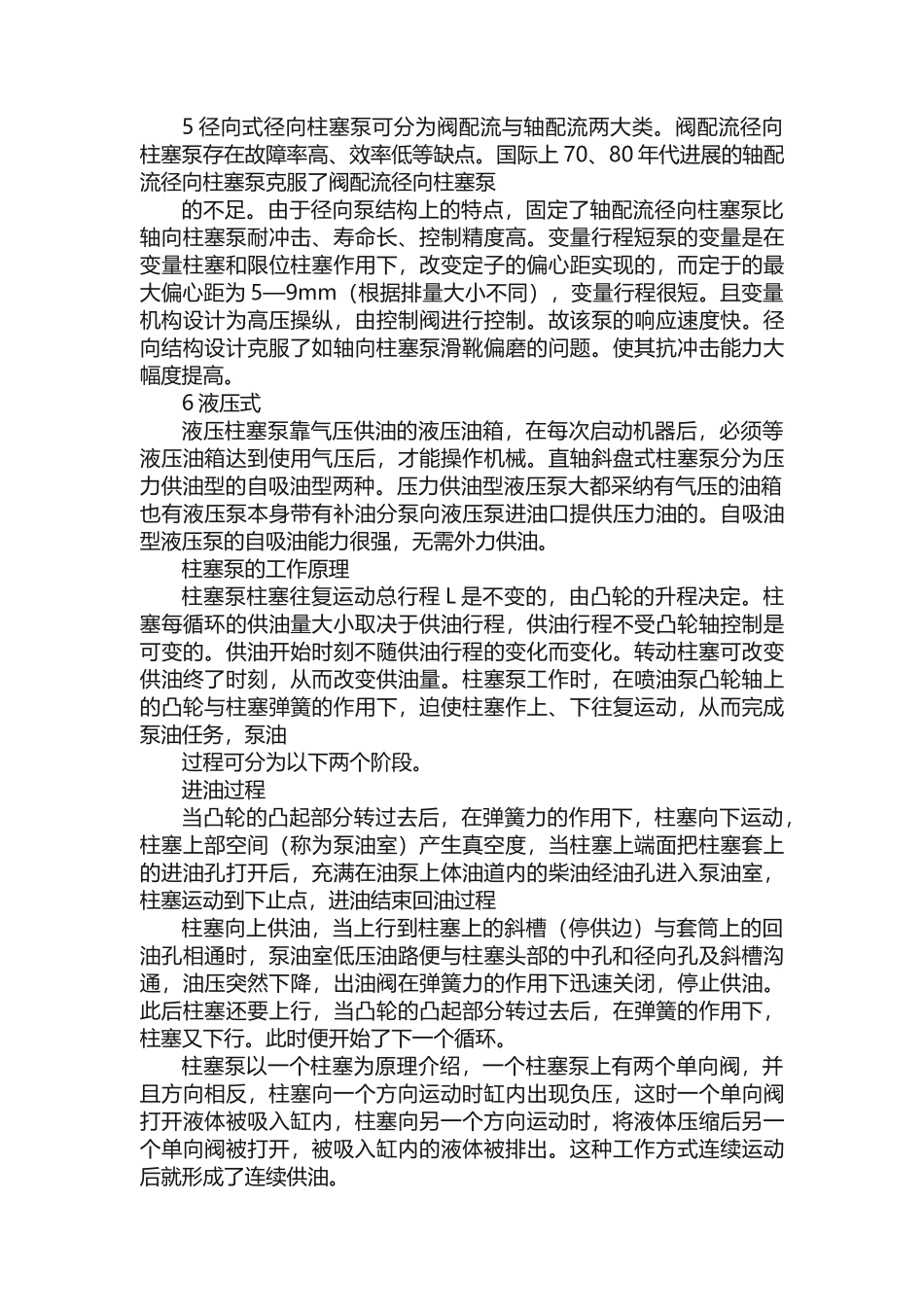

图文讲解柱塞泵的结构及工作原理图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀稳压器、润滑系统等组成。01 动力端(1)曲轴曲轴为此泵中关键部件之一。采纳曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成 120°。(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面实行工字形，大头为剖分式，轴瓦采纳对分薄壁瓦形式，小头瓦采纳轴套式，并以其定位。(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。2 液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。3 附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。(4)压力表压力表有普通压力表和电接点压力表两种。电接点压力表属仪表系统，它能够达到自动控制的目的。(5)安全阀在排出管路上安装有弹簧微启式安全阀，文章由上海泽德水泵整理它能保证泵在额定工作压力时的密封，超压时自行开启，起泄压保护作用。柱塞泵的分类柱塞泵一般分为单柱塞泵、卧式柱塞泵、轴向柱塞泵和径向柱塞泵。1 单柱塞泵结构组成主要有偏心轮、柱塞、...
