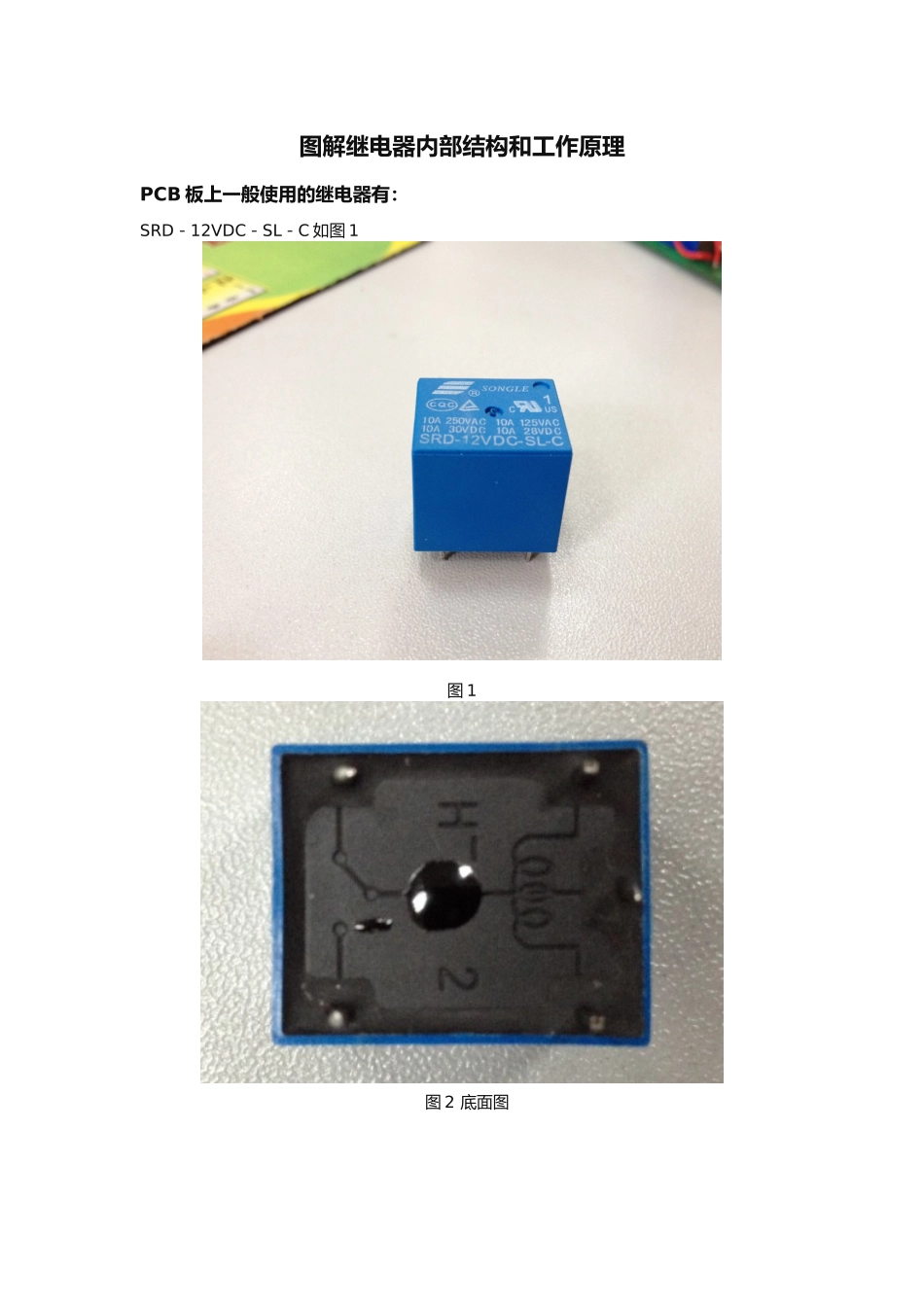

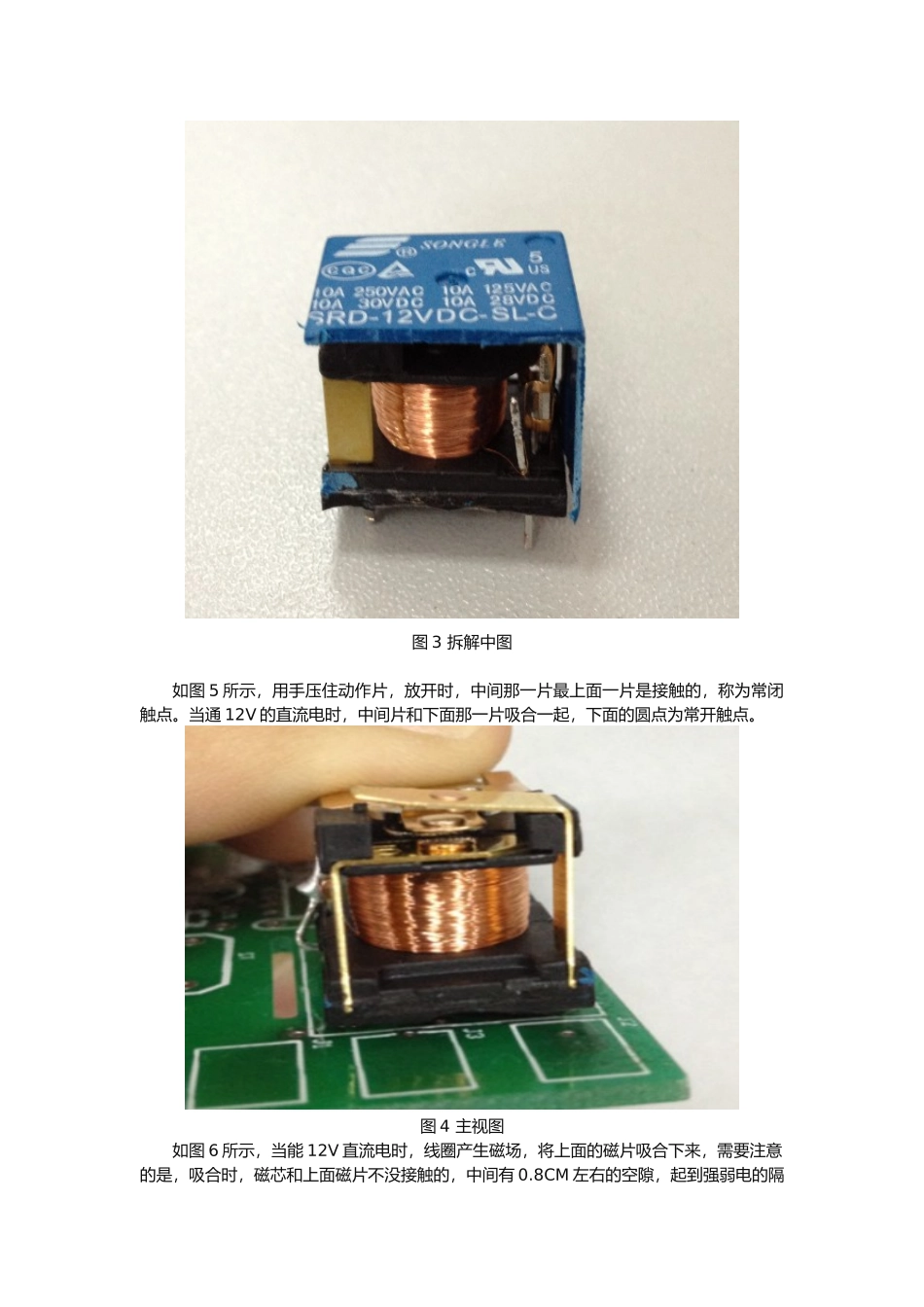

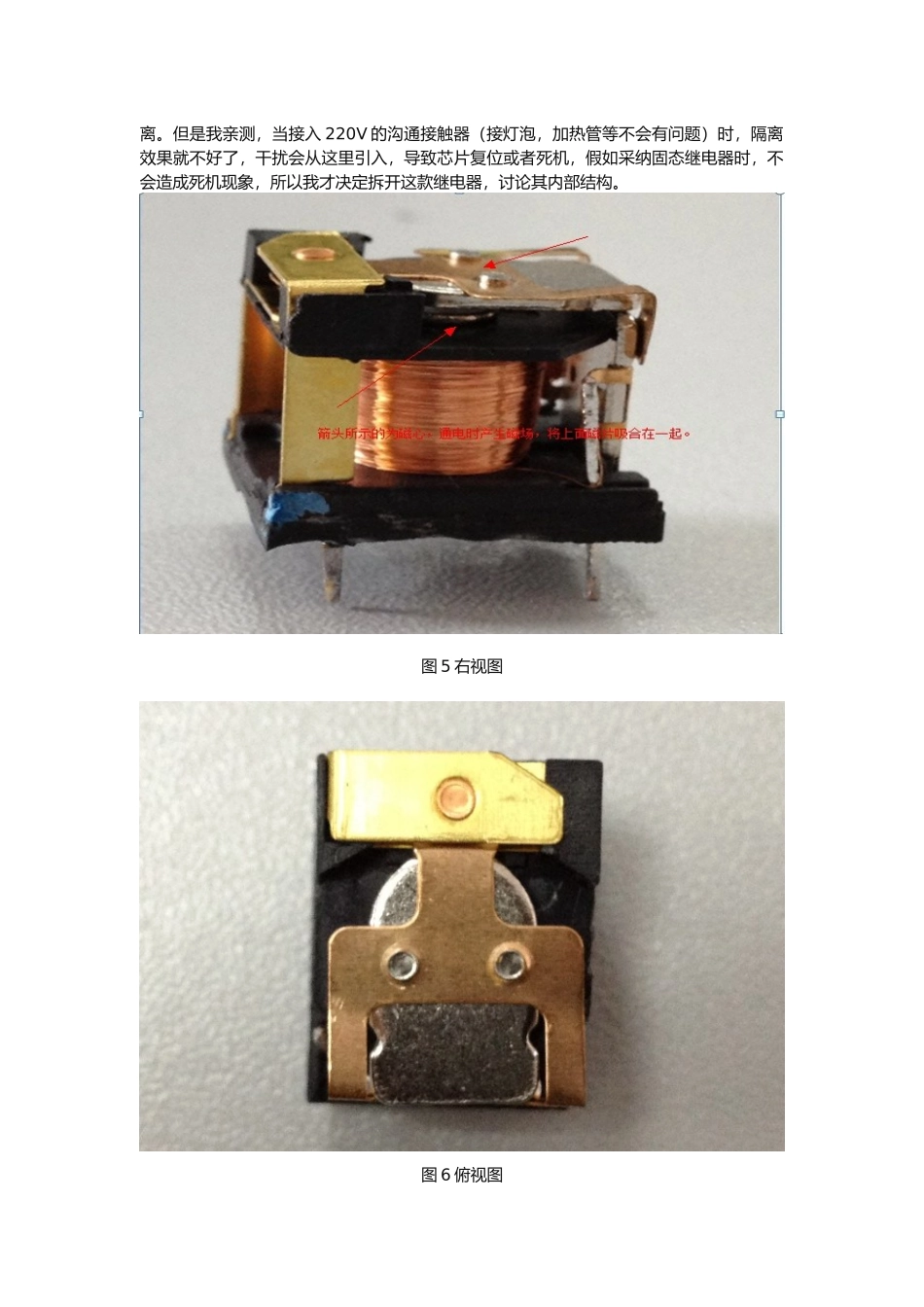

图解继电器内部结构和工作原理PCB 板上一般使用的继电器有：SRD－12VDC－SL－C 如图 1 图 1图 2 底面图图 3 拆解中图如图 5 所示，用手压住动作片，放开时，中间那一片最上面一片是接触的，称为常闭触点。当通 12V 的直流电时，中间片和下面那一片吸合一起，下面的圆点为常开触点。图 4 主视图如图 6 所示，当能 12V 直流电时，线圈产生磁场，将上面的磁片吸合下来，需要注意的是，吸合时，磁芯和上面磁片不没接触的，中间有 0.8CM 左右的空隙，起到强弱电的隔离。但是我亲测，当接入 220V 的沟通接触器（接灯泡，加热管等不会有问题）时，隔离效果就不好了，干扰会从这里引入，导致芯片复位或者死机，假如采纳固态继电器时，不会造成死机现象，所以我才决定拆开这款继电器，讨论其内部结构。图 5 右视图图 6 俯视图图 7 背视图THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考
