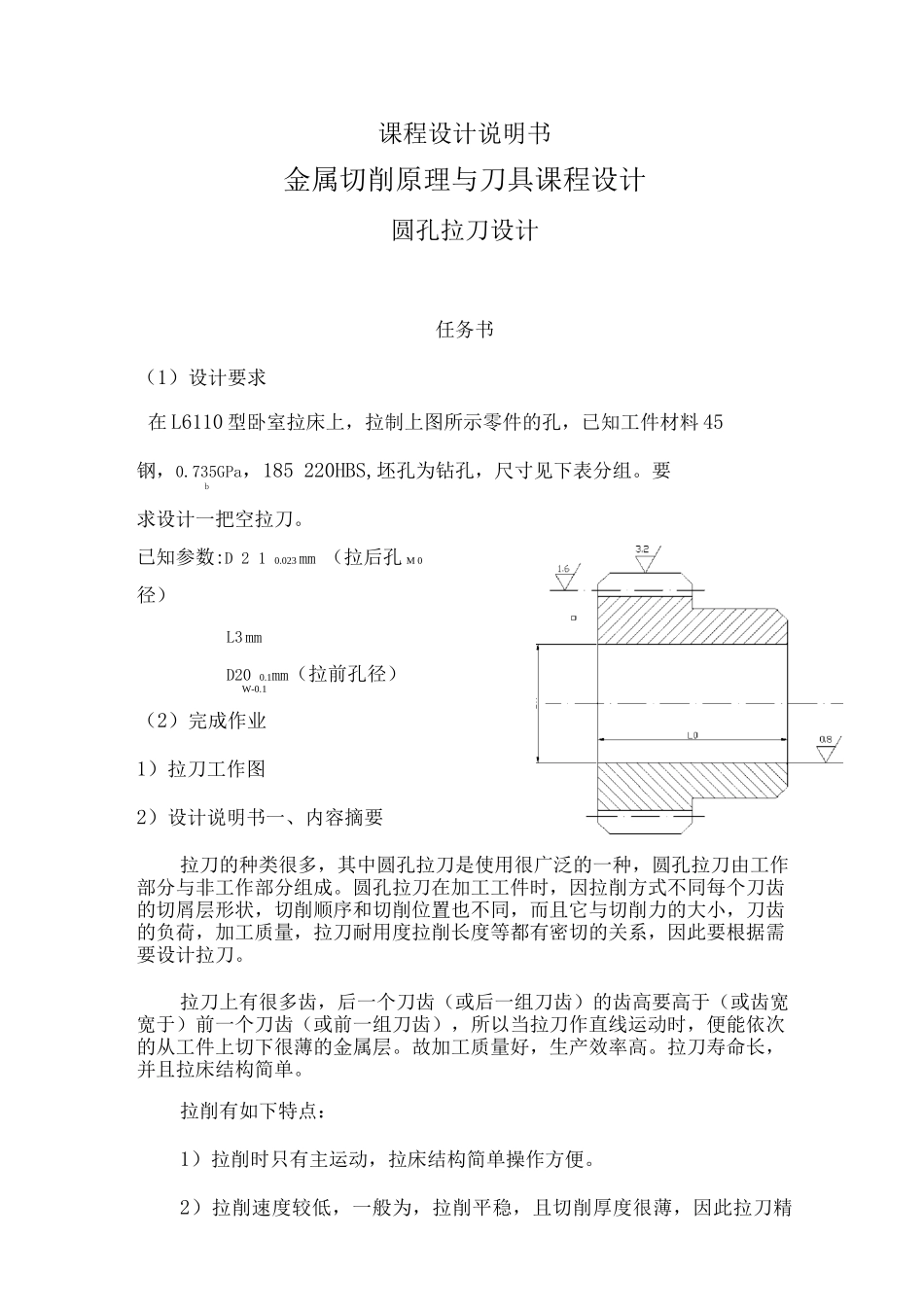

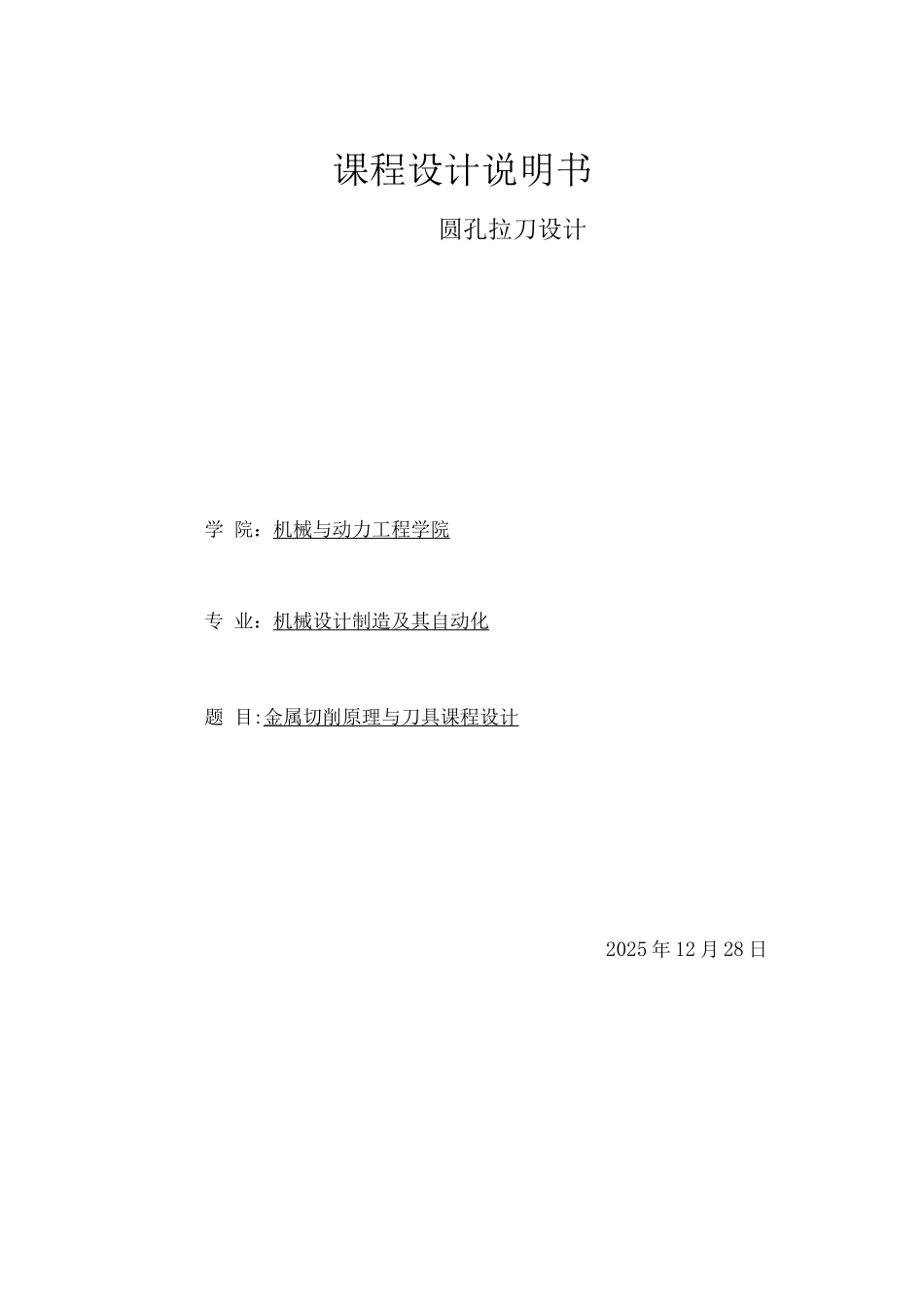

课程设计说明书圆孔拉刀设计学 院：机械与动力工程学院专 业：机械设计制造及其自动化题 目:金属切削原理与刀具课程设计2025 年 12 月 28 日课程设计说明书金属切削原理与刀具课程设计圆孔拉刀设计任务书（1）设计要求在 L6110 型卧室拉床上，拉制上图所示零件的孔，已知工件材料 45钢，0.735GPa，185 220HBS,坯孔为钻孔，尺寸见下表分组。要b求设计一把空拉刀。已知参数:D 2 1 0.023 mm （拉后孔 M 0径）L3 mmD20 0.1mm（拉前孔径）W-0.1（2）完成作业1）拉刀工作图2）设计说明书一、内容摘要拉刀的种类很多，其中圆孔拉刀是使用很广泛的一种，圆孔拉刀由工作部分与非工作部分组成。圆孔拉刀在加工工件时，因拉削方式不同每个刀齿的切屑层形状，切削顺序和切削位置也不同，而且它与切削力的大小，刀齿的负荷，加工质量，拉刀耐用度拉削长度等都有密切的关系，因此要根据需要设计拉刀。拉刀上有很多齿，后一个刀齿（或后一组刀齿）的齿高要高于（或齿宽宽于）前一个刀齿（或前一组刀齿），所以当拉刀作直线运动时，便能依次的从工件上切下很薄的金属层。故加工质量好，生产效率高。拉刀寿命长，并且拉床结构简单。拉削有如下特点：1）拉削时只有主运动，拉床结构简单操作方便。2）拉削速度较低，一般为，拉削平稳，且切削厚度很薄，因此拉刀精度可达到，表面粗糙度达。3）同时工作的刀齿多，切削刃长，一次行程完成粗、精加工，生产效率高。4）每一刀齿在工作过程中只切削一次，刀齿磨损慢，刀具耐用度高，寿命长。5）加工范围广，可拉削各种形状的通孔和外表面，但拉刀设计、制造复杂，价格昂贵，较适于大批量生产中应用。前言将近一学期的金属切削原理及刀具的学习和认识，我们了解了各种刀具的材料，使用范围，使用方法及其性能；并且能够自己动手设计并能根据设计条件及加工条件查用资料、工作手册及公式具备计算设计简单刀具的能力。1、已知条件 52、刀具材料的选择 63、几何参数的确定 64、齿升量的确定 75、齿距的确定 76、拉刀刚度允许最大槽深 87、检验容屑系数 88、容屑槽尺寸 89、柄部的计算 910、 拉刀强度的校核 911、机床拉刀校核 1012、拉刀校准齿直径 1113、拉刀余量 1114、切削齿齿数 1115、校准齿齿数 1116、确定各刀齿直径 1217、切削部分长度 1218、校准切削部分长度 1219、分屑槽长度 1220、前导部的直径和长度 1321、后导部的直径和长度 1322、柄部前端到第一齿长度 1323、拉刀...
