圆管涵施工方案

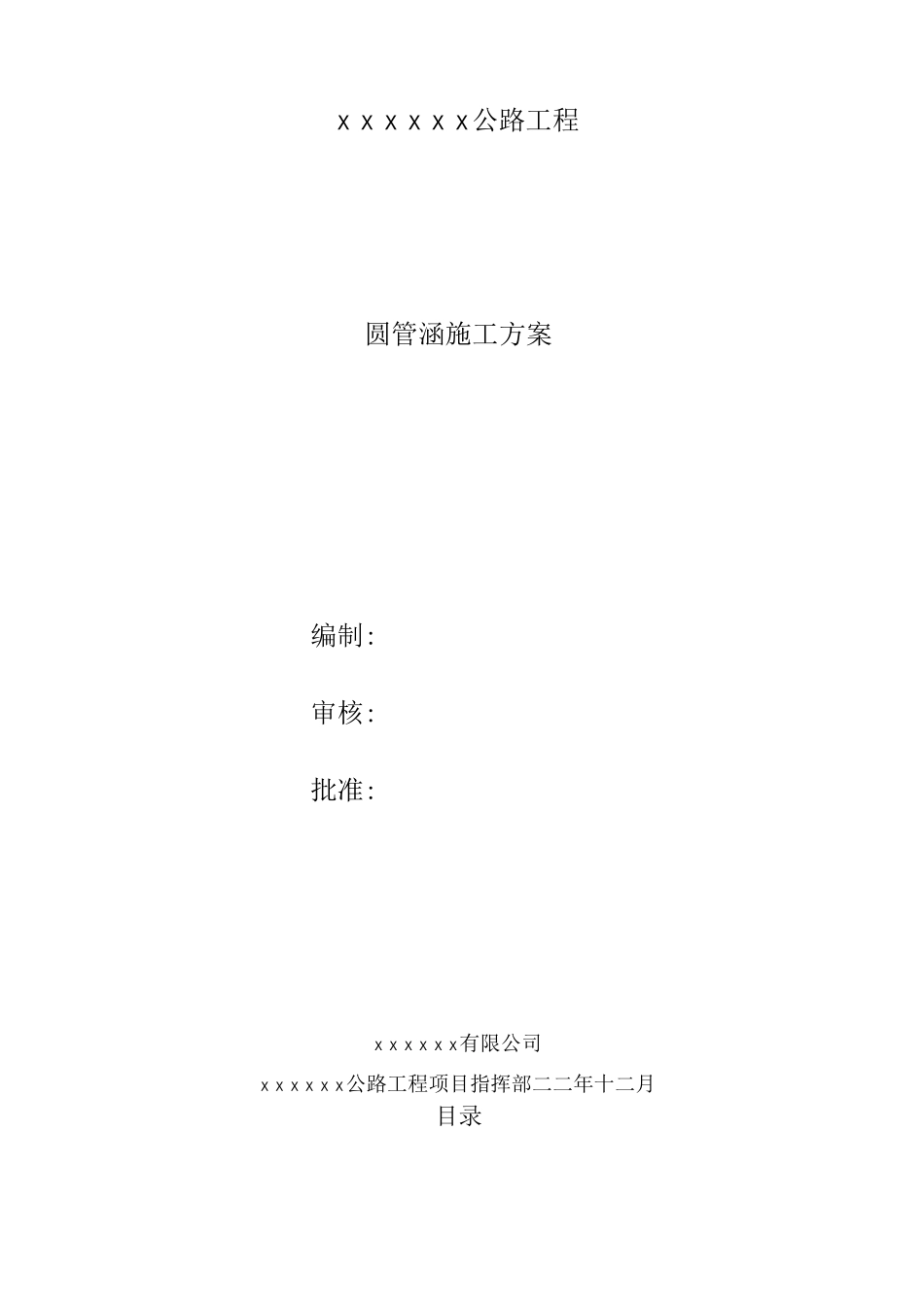

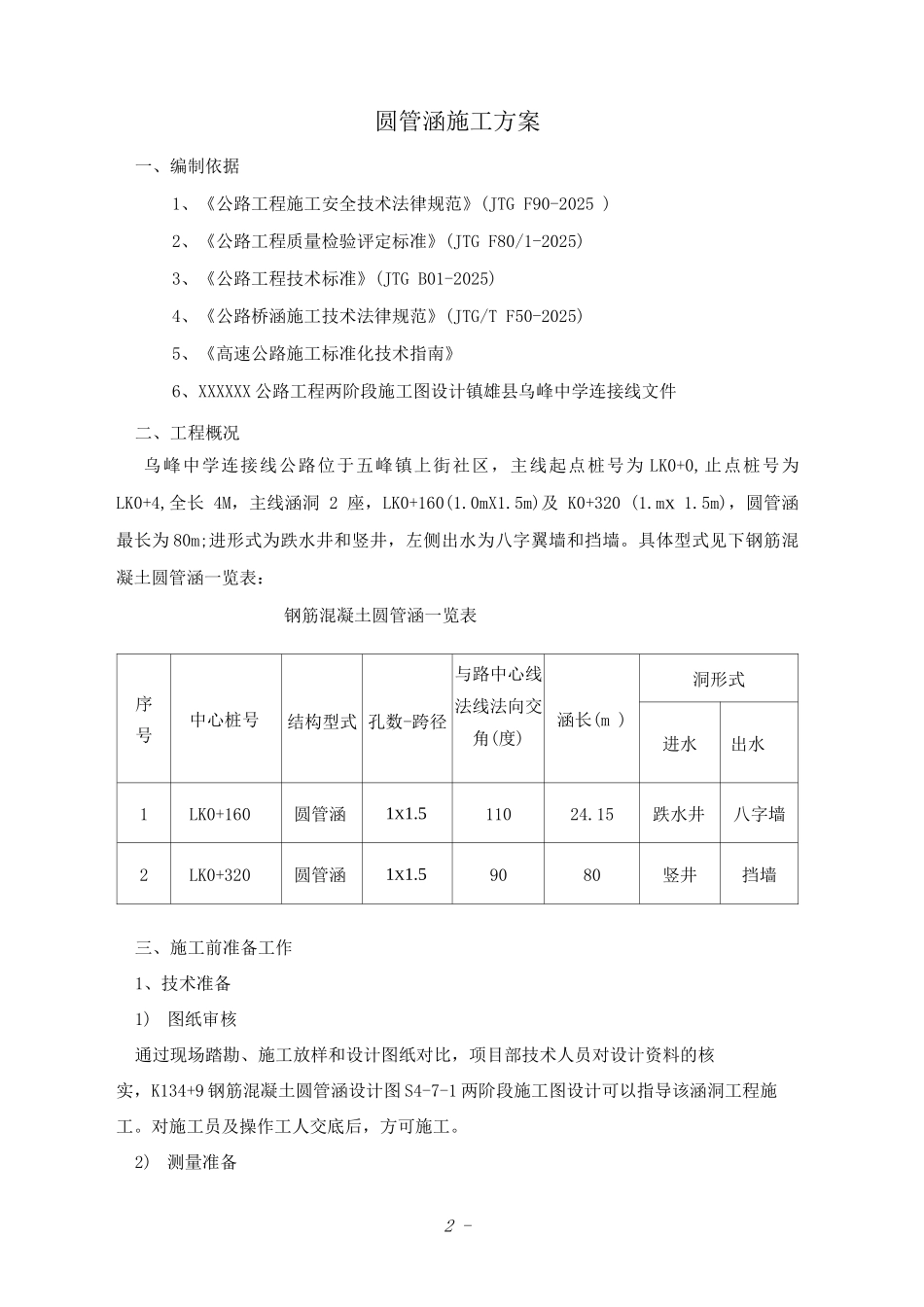

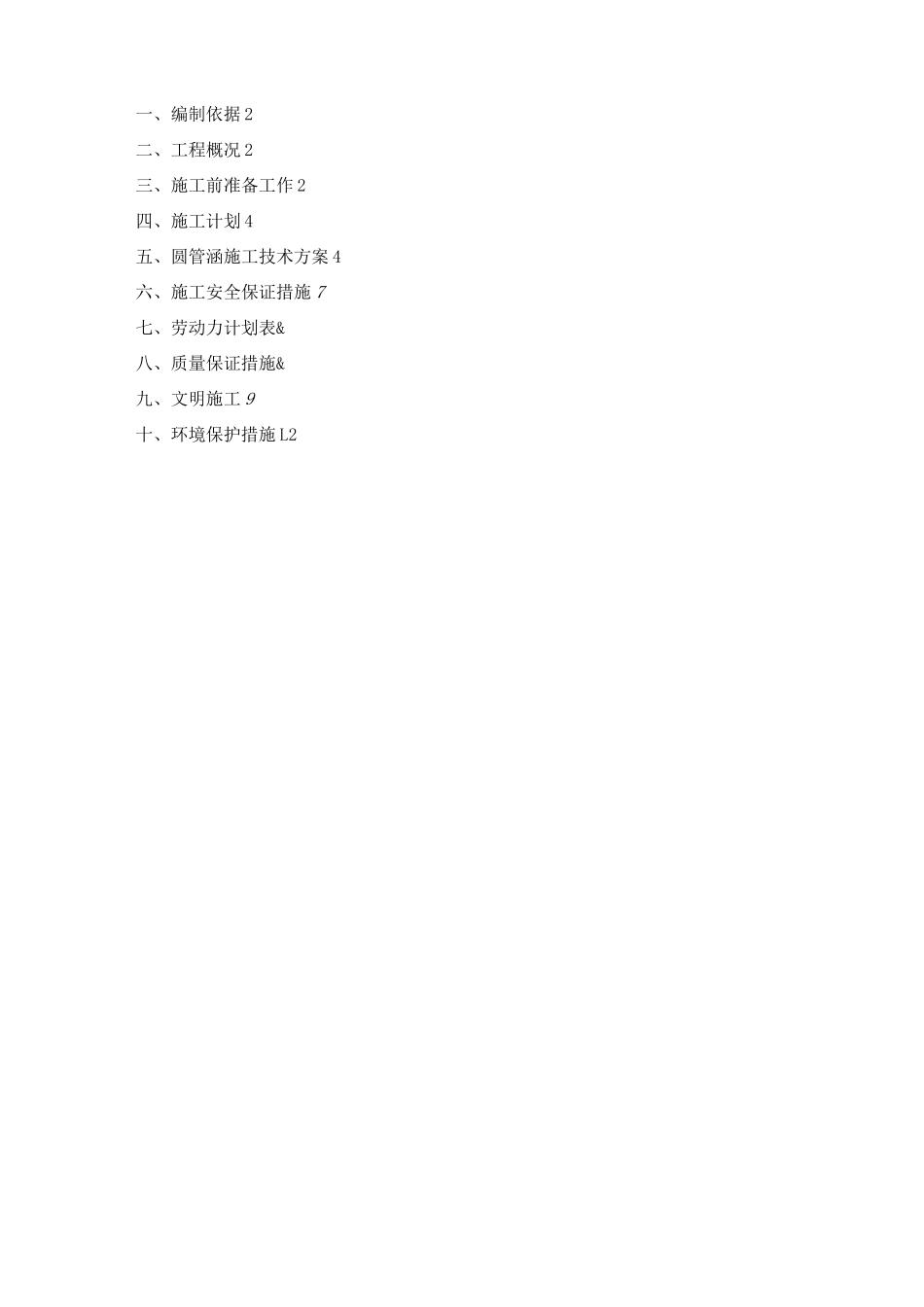

X X X X X X公路工程圆管涵施工方案编制:审核:批准:X X X X X X有限公司X X X X X X公路工程项目指挥部二二年十二月目录一、编制依据 2二、工程概况 2三、施工前准备工作 2四、施工计划 4五、圆管涵施工技术方案 4六、施工安全保证措施 7七、劳动力计划表&八、质量保证措施&九、文明施工 9十、环境保护措施 L2圆管涵施工方案一、编制依据1、《公路工程施工安全技术法律规范》(JTG F90-2025 )2、《公路工程质量检验评定标准》(JTG F80/1-2025)3、《公路工程技术标准》(JTG B01-2025)4、《公路桥涵施工技术法律规范》(JTG/T F50-2025)5、《高速公路施工标准化技术指南》6、XXXXXX 公路工程两阶段施工图设计镇雄县乌峰中学连接线文件二、工程概况乌峰中学连接线公路位于五峰镇上街社区，主线起点桩号为 LK0+0,止点桩号为 LK0+4,全长 4M，主线涵洞 2 座，LK0+160(1.0mX1.5m)及 K0+320 (1.mX 1.5m)，圆管涵最长为 80m;进形式为跌水井和竖井，左侧出水为八字翼墙和挡墙。具体型式见下钢筋混凝土圆管涵一览表：钢筋混凝土圆管涵一览表序号中心桩号结构型式 孔数-跨径与路中心线法线法向交角(度)涵长(m )洞形式进水出水1LK0+160圆管涵1X1.511024.15跌水井八字墙2LK0+320圆管涵1X1.59080竖井挡墙三、施工前准备工作1、技术准备1)图纸审核通过现场踏勘、施工放样和设计图纸对比，项目部技术人员对设计资料的核实，K134+9 钢筋混凝土圆管涵设计图 S4-7-1 两阶段施工图设计可以指导该涵洞工程施工。对施工员及操作工人交底后，方可施工。2)测量准备2 -做好导线点及水准点的复核工作，必要时进行加密控制，计算涵洞各控制点位坐标，并复测原地面标高，确定涵洞各台阶基坑开挖深度，准确放样，确定开挖线并作好标记。3）技术交底施工前，由项目部相关技术人员对全体施工人员进行施工技术交底及安全技术交底，交待施工要点、难点及施工注意事项并签字留档。2、机械设备本工程所需的大型设备主要有挖掘机、装载机、自卸东风车、混凝土罐车等，以上设备已进入施工现场等待开工。所有进场的施工机械性能良好，能够满足施工需求。混凝土所需小型机具、定型钢模及脚手架均为新购。机械设备配置表序号机械设备名称数量规格型号性能备注1挖掘机1 台SY365H良好2装载机1 台山东临工良好3自卸式汽车5 辆东风良好4打夯机2 台良好5轮胎式起重机1 台QY16良好6钢筋切割机2 台FGQ4-1良好7发电机1 台DCM550PI良好8全站仪1 台...
