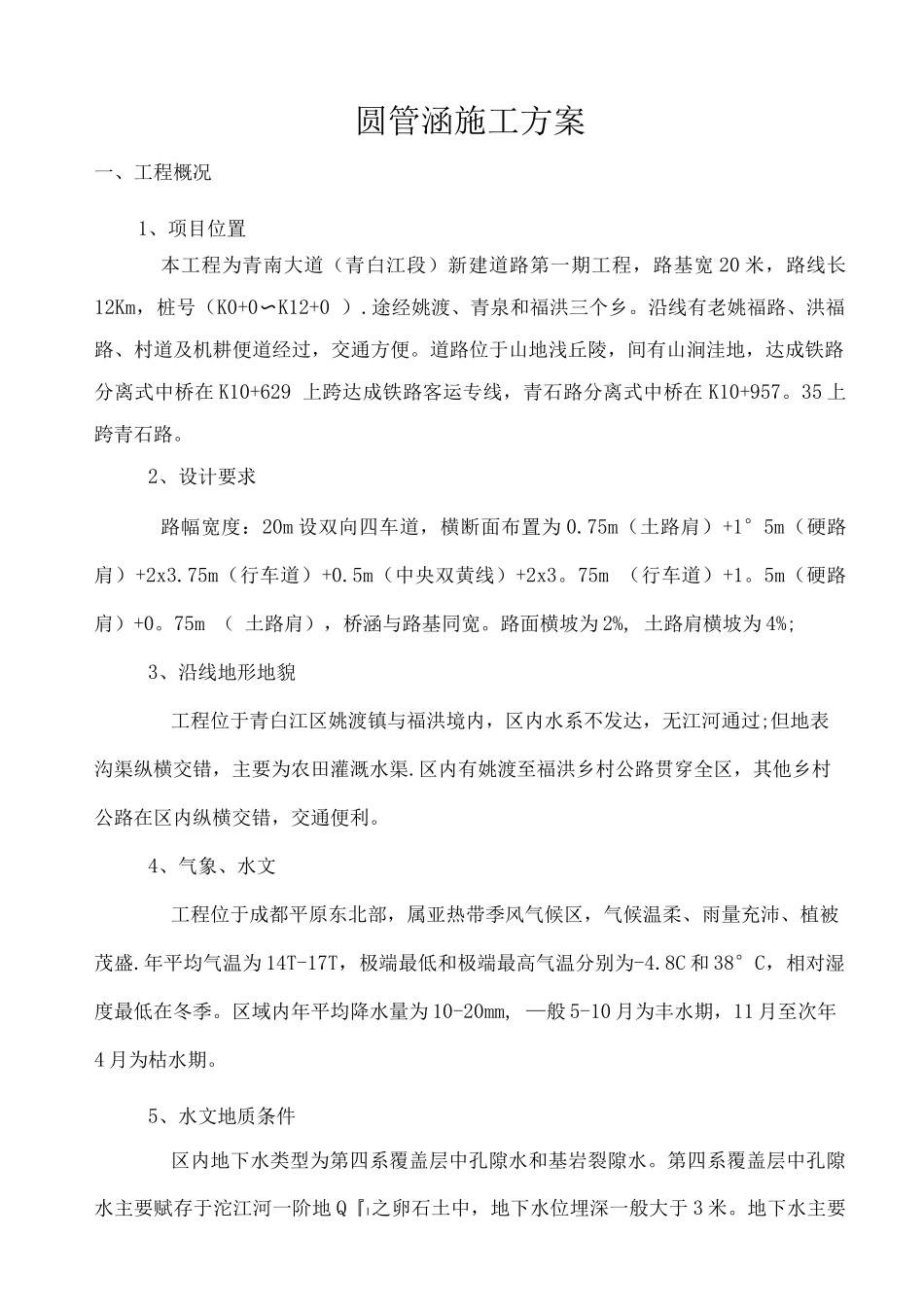

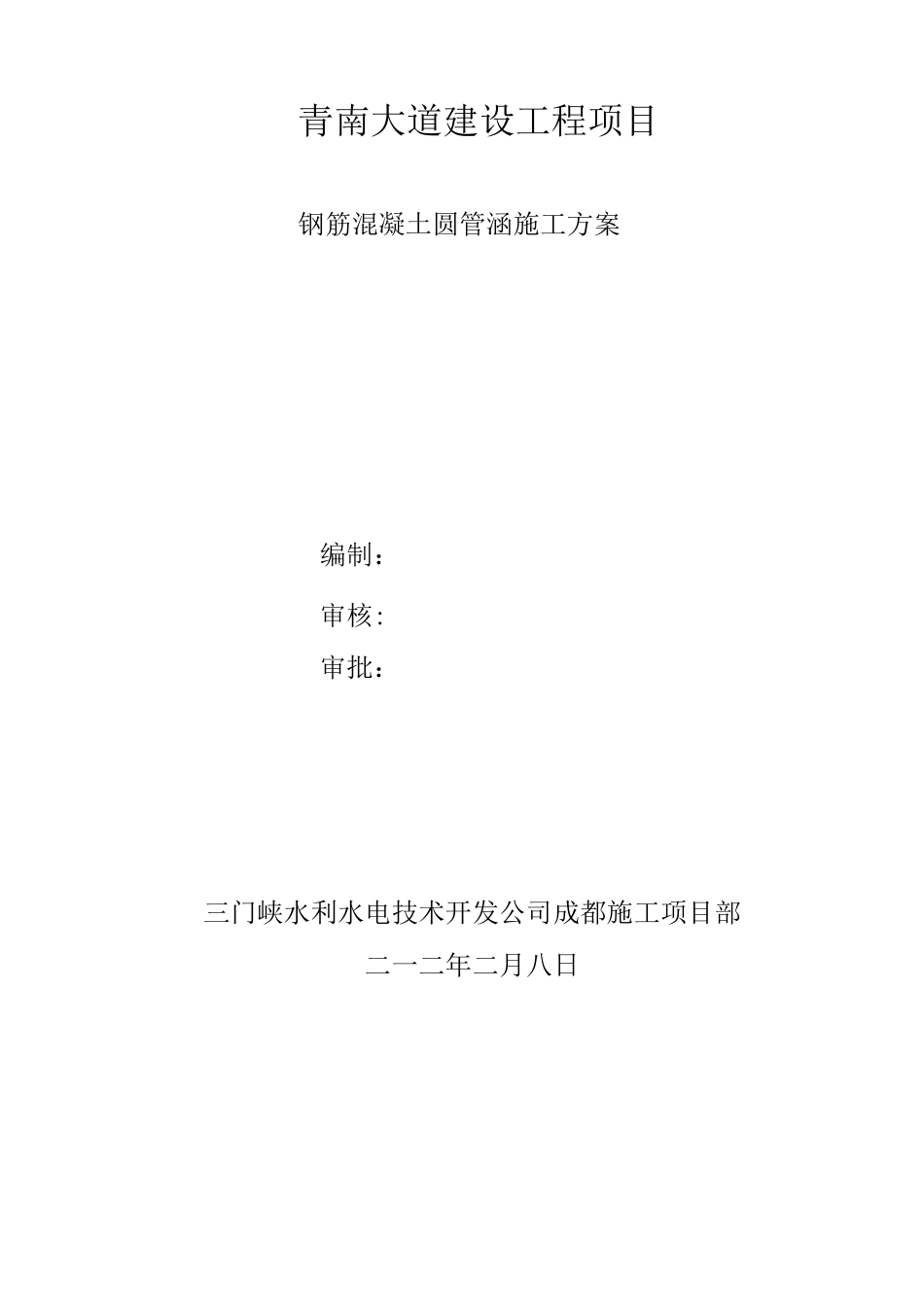

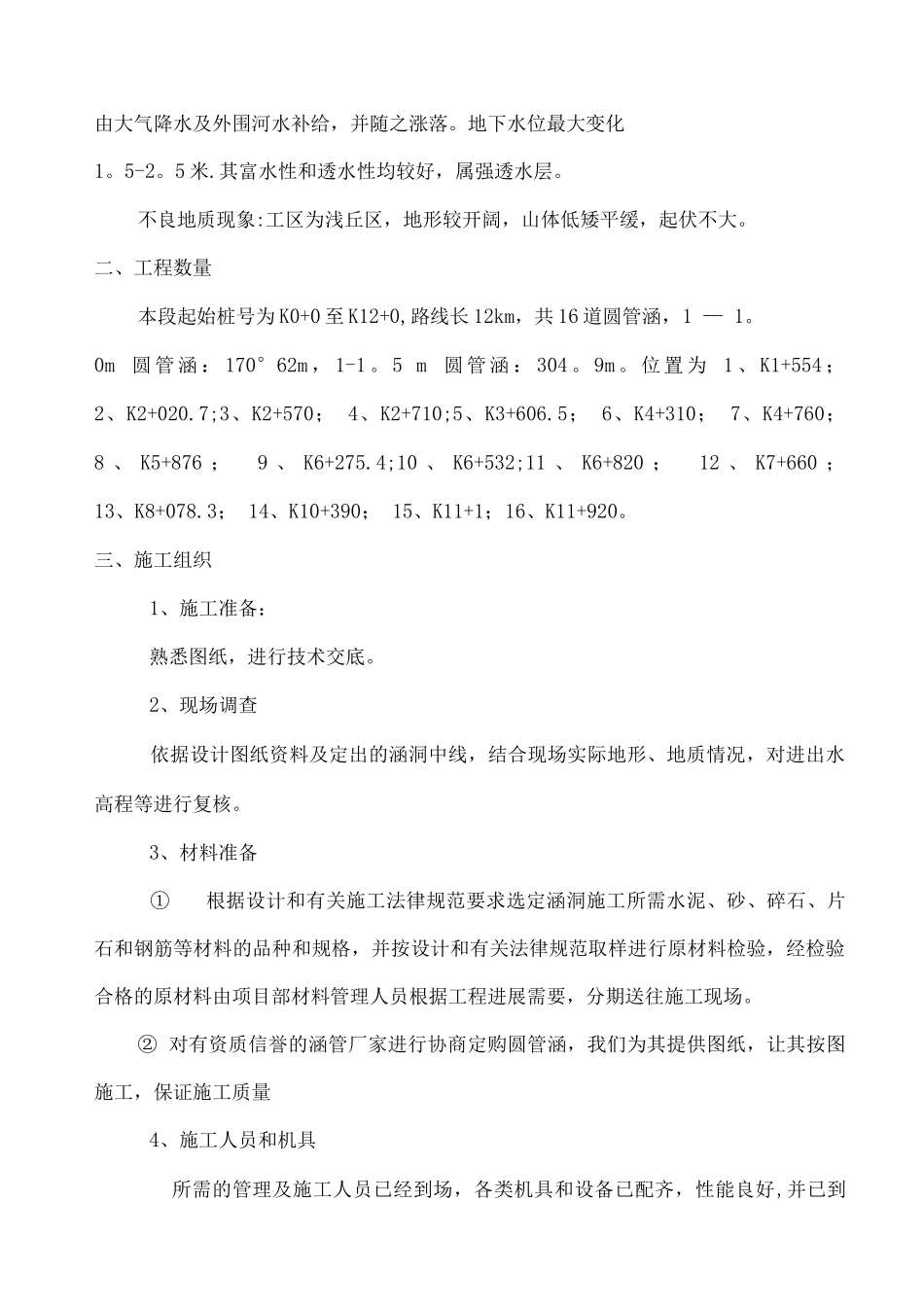

青南大道建设工程项目钢筋混凝土圆管涵施工方案编制：审核:审批：三门峡水利水电技术开发公司成都施工项目部二一二年二月八日圆管涵施工方案一、工程概况1、项目位置本工程为青南大道（青白江段）新建道路第一期工程，路基宽 20 米，路线长12Km，桩号（K0+0〜K12+0 ）.途经姚渡、青泉和福洪三个乡。沿线有老姚福路、洪福路、村道及机耕便道经过，交通方便。道路位于山地浅丘陵，间有山涧洼地，达成铁路分离式中桥在 K10+629 上跨达成铁路客运专线，青石路分离式中桥在 K10+957。35 上跨青石路。2、设计要求路幅宽度：20m 设双向四车道，横断面布置为 0.75m（土路肩）+1°5m（硬路肩）+2x3.75m（行车道）+0.5m（中央双黄线）+2x3。75m （行车道）+1。5m（硬路肩）+0。75m （ 土路肩），桥涵与路基同宽。路面横坡为 2%, 土路肩横坡为 4%;3、沿线地形地貌工程位于青白江区姚渡镇与福洪境内，区内水系不发达，无江河通过;但地表沟渠纵横交错，主要为农田灌溉水渠.区内有姚渡至福洪乡村公路贯穿全区，其他乡村公路在区内纵横交错，交通便利。4、气象、水文工程位于成都平原东北部，属亚热带季风气候区，气候温柔、雨量充沛、植被茂盛.年平均气温为 14T-17T，极端最低和极端最高气温分别为-4.8C 和 38°C，相对湿度最低在冬季。区域内年平均降水量为 10-20mm, —般 5-10 月为丰水期，11 月至次年4 月为枯水期。5、水文地质条件区内地下水类型为第四系覆盖层中孔隙水和基岩裂隙水。第四系覆盖层中孔隙水主要赋存于沱江河一阶地 Q『l之卵石土中，地下水位埋深一般大于 3 米。地下水主要由大气降水及外围河水补给，并随之涨落。地下水位最大变化1。5-2。5 米.其富水性和透水性均较好，属强透水层。不良地质现象:工区为浅丘区，地形较开阔，山体低矮平缓，起伏不大。二、工程数量本段起始桩号为 K0+0 至 K12+0,路线长 12km，共 16 道圆管涵，1 — 1。0m 圆 管 涵 ： 170°62m ， 1-1 。 5 m 圆 管 涵 ： 304 。 9m 。 位 置 为 1 、 K1+554 ；2、K2+020.7;3、K2+570； 4、K2+710;5、K3+606.5； 6、K4+310； 7、K4+760； 8 、 K5+876 ； 9 、 K6+275.4;10 、 K6+532;11 、 K6+820 ； 12 、 K7+660 ； 13、K8+078.3； 14、K10+390； 15、K11+1；16、K11+920。三、施工组织1、施工准备：熟悉图纸，进行技术交底。2、现场调查依据设计图纸资料及定出的涵洞中线，结合现场实...
