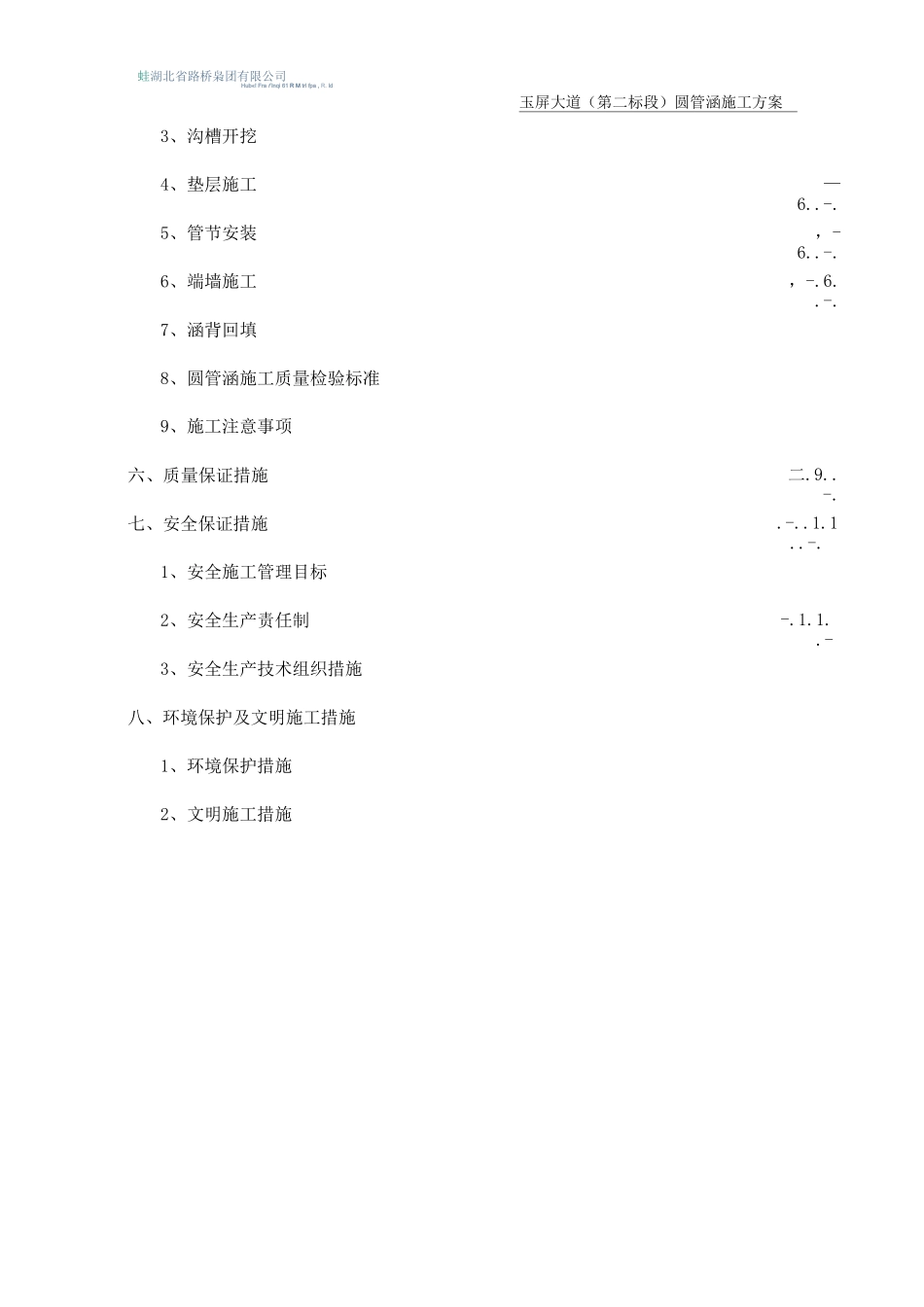

二湖北省路梅枭团有限洛可I Hubv p inqi A! R 1 <>-lf pa £. . lid玉屏大道（第二标段）圆管涵施工方案武汉市光谷中华科技园玉屏大道道路排水工程（第二标段）玉屏大道第二标段）圆管涵施工方案玉屏大道（第二标段）圆管涵施工方案湖北省路桥集团有限公司玉屏大道（第二标段）项目部编制人：审核人：审批人：日 期：日 期：日 期:目录一、工程概况二、编制依据三、施工准备1、人员组织及劳动力准备.-.2..-.2、机械准备二.3..-.3、材料准备二.3..-.4、技术准备-..3..-.四、施工进度计划-.4..-.五、主要施工工艺及方法1、施工工艺-..4.-.2、施工放样-..5.-.湖北.省路桥集团有隈必司Hub*' Frv p Inqi 61 R M SrjifyQ £., !L Id蛙湖北省路桥枭团有限公司Hub«! Fra f Inqi 61 R M trl fpa , R. Id玉屏大道（第二标段）圆管涵施工方案3、沟槽开挖4、垫层施工—6..-.5、管节安装，-6..-.6、端墙施工，-.6..-.7、涵背回填8、圆管涵施工质量检验标准9、施工注意事项六、质量保证措施二.9..-.七、安全保证措施.-..1.1..-.1、安全施工管理目标2、安全生产责任制-.1.1..-3、安全生产技术组织措施八、环境保护及文明施工措施1、环境保护措施2、文明施工措施玉屏大道（第二标段）圆管涵施工方案一、工程概况玉屏大道南起凤莲大道,北至沪渝高速，位于东湖示范区中华科技产业园内部，向北上跨沪渝高速后与光谷六路连接，是东西湖示范区内部南北向重要的交通性城市主干路。玉屏大道第二标段，起于豹 湖大桥南岸桥台处（K4+804.917 ）止于设计终点（K7+379。724），道路总长 2574。807,标准路段道路红线宽 40~65m ，其中道路桩号K5+2、K5+410 处各有一道圆管涵横穿设计临时人行道后连接两侧现状水系，管涵具体情况如下表所示：圆管涵工程概况一览表桩号管径(m )管材单根长（m ）斜交角度（°）进出形式备注K5+22.0钢筋砼企（II）2043八字式双排K5+4101。8钢筋砼企 （I ）2038.5八字式双排、编制依据1）武汉市光谷中华科技园玉屏大道道路排水工程第二标段）施工设计图;2）《给水排水管道工程施工及验收法律规范》GB50268-28 ;3）《给水排水构筑物工程施工及验收法律规范》GB50141 — 28 ;4）《市政排水管道工程及附属设施》06MS201-9 ;5）现场实际情况，本合同段工程任务情况，质量、工期要求；6）公司机械设备，技术力量，施工能力等具体情况；湖北省路桥集团有隈卷司Hub*! Frc p Inql bl R 1 •日 £....
