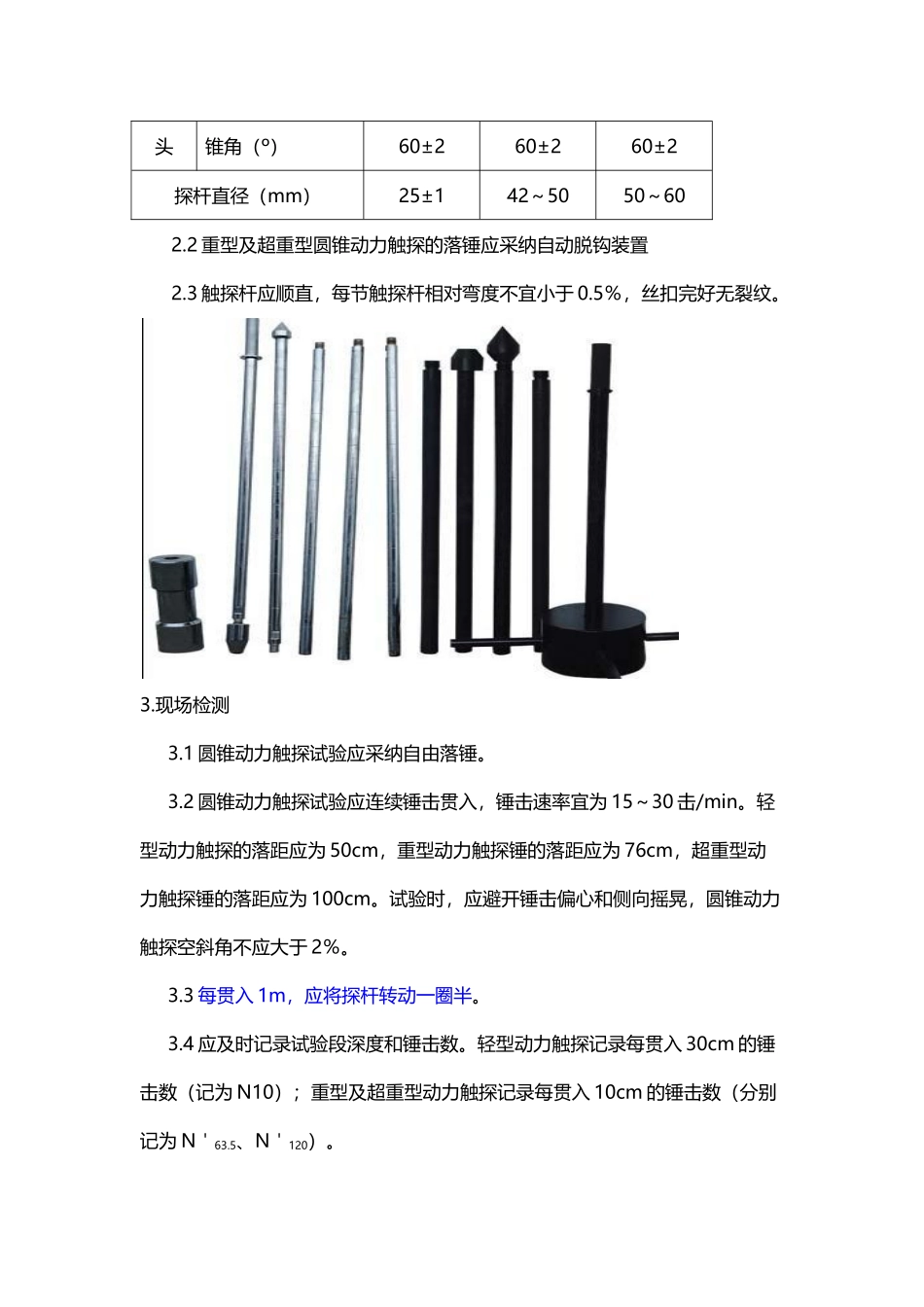

圆锥动力触探试验(地基承载力测试)85690(5页)Good is good, but better carries it.精益求精，善益求善。建筑地基基础检测法律规范圆锥动力触探试验1. 适用范围1.1 圆锥动力触探用于推定天然地基的地基承载力，鉴别其岩土性状；推定处理土地基的地基承载力，评价其地基处理效果；检验复合地基增强体的桩体成桩质量；评价强夯置换墩着底情况；鉴别混泥土灌注桩桩端持力层岩土性状1.2 圆锥动力触探试验的类型有：轻型、重型、超重型三种。应根据地质条件合理选择圆锥动力触探试验类型。1.3 轻型动力触探试验可用于推定换填地基、黏性土、粉土、细沙及其处理土地基的地基土承载力，鉴别地基土性状，评价处理地基的施工效果。2.设备2.1.1 圆锥动力触探试验的设备规格应符合表 5.2.1 的规定表 1.2.1 圆锥动力触探试验设备规格类型轻型重型超重型落锤锤的质量(kg)10.0±0.263.5±0.5120±1落距（cm）50±276±2100±2探直径（mm）40±174±174±1头锥角（º）60±260±260±2探杆直径（mm）25±142～5050～602.2 重型及超重型圆锥动力触探的落锤应采纳自动脱钩装置2.3 触探杆应顺直，每节触探杆相对弯度不宜小于 0.5％，丝扣完好无裂纹。3.现场检测3.1 圆锥动力触探试验应采纳自由落锤。3.2 圆锥动力触探试验应连续锤击贯入，锤击速率宜为 15～30 击/min。轻型动力触探的落距应为 50cm，重型动力触探锤的落距应为 76cm，超重型动力触探锤的落距应为 100cm。试验时，应避开锤击偏心和侧向摇晃，圆锥动力触探空斜角不应大于 2％。3.3 每贯入 1m，应将探杆转动一圈半。 3.4 应及时记录试验段深度和锤击数。轻型动力触探记录每贯入 30cm 的锤击数（记为 N10）；重型及超重型动力触探记录每贯入 10cm 的锤击数（分别记为 N＇63.5、N＇120）。3.5 对于轻型动力触探，当 N10﹥100 或贯入 15cm 的锤击数超过 50 时，可终止试验。贯入 15cm 时锤击数超过 50 时，轻型动力触探锤击数取为 2 倍的实际锤击数。3.6 对于重型动力触探，当连续三次 N＇63.5 >50 时,可终止或改用超重型动力触探。当有硬夹层时，宜穿过硬夹层后继续试验。3.7 当探头直径磨损大于 2mm 或锥尖高度磨损大于 5mm 时应及时更换探头。3.8 圆锥动力触探试验数据可按附录 A 表 A.0.2 的格式进行记录。4.检测数据分析与判定 4.1 重型及超重型动力触探锤击数应按附录 C 的规定进行修正。 4.2 对于每个检测孔，动力触探试验结果...
