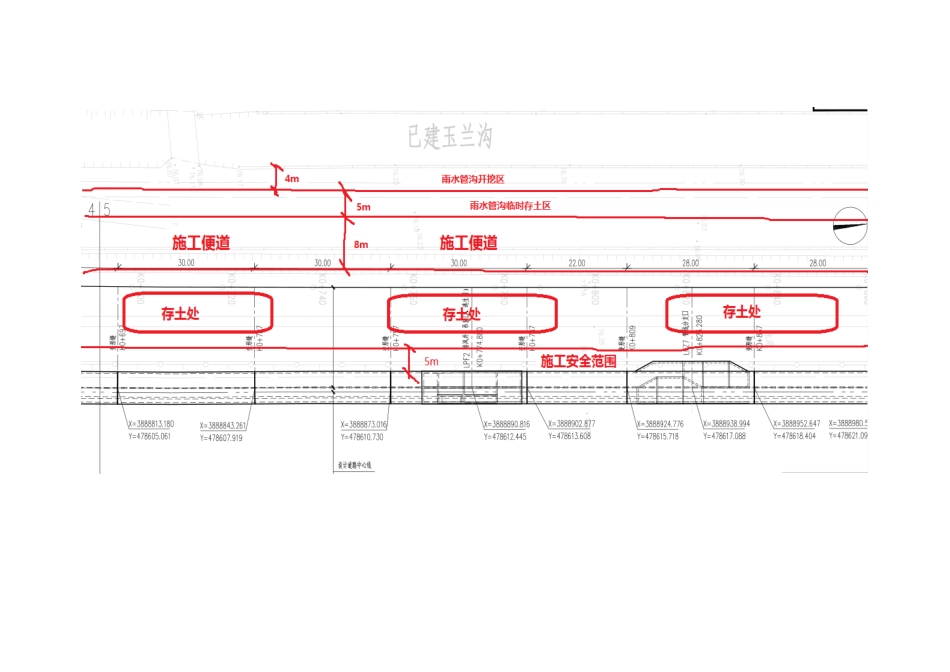

临西十一路地下综合管廊土石方调运方案一、工程概况十一路地下管廊工程（k0+025、570-k2+206、600）及（桩号k2+296 、 830-k5+380 、 000 ） 两 段 ， 总 计 5278 、 3m 。 桩 号k2+206、600-k2+296、830 范围内得管廊归属于西安路管廊工程。由于拆迁遗留问题，现能施工得工程段为双岭路-北外环这一段。桩号为 k0+025、570-k3+501、9(不包含西安路管廊工程段)。由于人员调配及机械组织，该段施工分为两个分部共同施工。二、施工部署2、1、一分部施工部署临西十一路综合管廊工程一分部，起点桩号 K0+025，终点桩号K1+800。根据施工图纸将地下管廊中心线放出，并在沿线用白灰做好了标记；并经过现场测量统计，发现大部分施工段管廊中心线位于现状高压线杆以东 12m 左右。由于管廊基坑深度普遍在 6-8m 范围内，图纸设计基坑开挖为放坡支护，因此放坡开挖对现状高压线杆不造成影响。为了保证后期沿线得施工、交通安全，同时为了更好得组织、配合现场得机械运转工作，根据本施工段及相关交叉口得道路信息，制定了本段初步得土石方调运方案。根据本段得实际情况考虑，土石方外运出口设在两处：一处为起点处，即双岭路与临西十一路交口；一处为规划路四与临西十一路（东接临西十路）。施工段内修建施工便道，初步定为 8m 宽。在管廊西侧设置存土平台（用于管廊顶部回填），多余土方经便道从两个出口外运弃置。根据现场得实地调查，临西十一路现场存在弃土堆积得问题，考虑到现场需要存放素土（用于回填管廊），现需要提前将现场得堆积弃土、垃圾土全部外运出施工现场。外运弃土、垃圾土时，从上述得两个路口分别向外转出。随着现场弃土、垃圾土得外运，同步进行施工便道得修建。为防止管廊基坑开挖得塌陷，施工便道修建时要与其坑边保持一定得安全距离。施工便道得宽度初步定为 8m宽，施工便道东侧与管廊西侧之间得空地用于存放管廊挖出得土方，土方存放平台每隔一段距离需隔开一段空地，用于满足外运车辆、挖掘机、装载机等施工机械得施工空间需求。土方存放处与管廊槽边留出 5m 得安全距离以防塌落。现状玉兰沟与施工便道留出 4m 得安全距离。当保证管廊结构工作面时，开挖东临玉兰沟得雨水管沟，开挖土方可堆放在管沟东侧与便道之间。施工期间现场如遇与方案编制存在差异时，需根据现场具体情况做相应调整。 土石方外运施工方案简图如下：2、2、二分部施工部署二分部施工范围为桩号 k1+800-k3+501、9 段。该管廊为南...
