地下高压钢筋混凝土岔管设计大纲范本

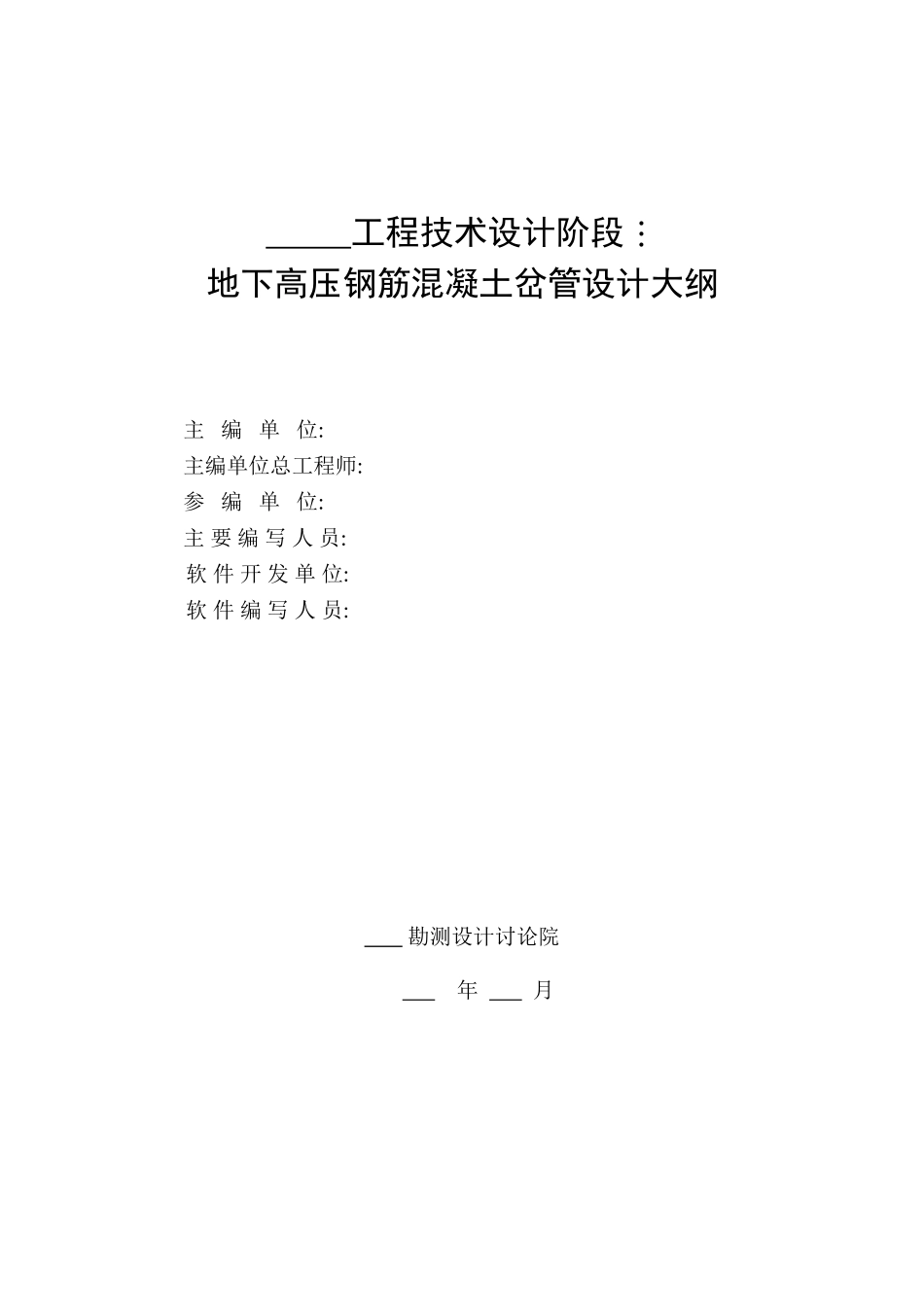

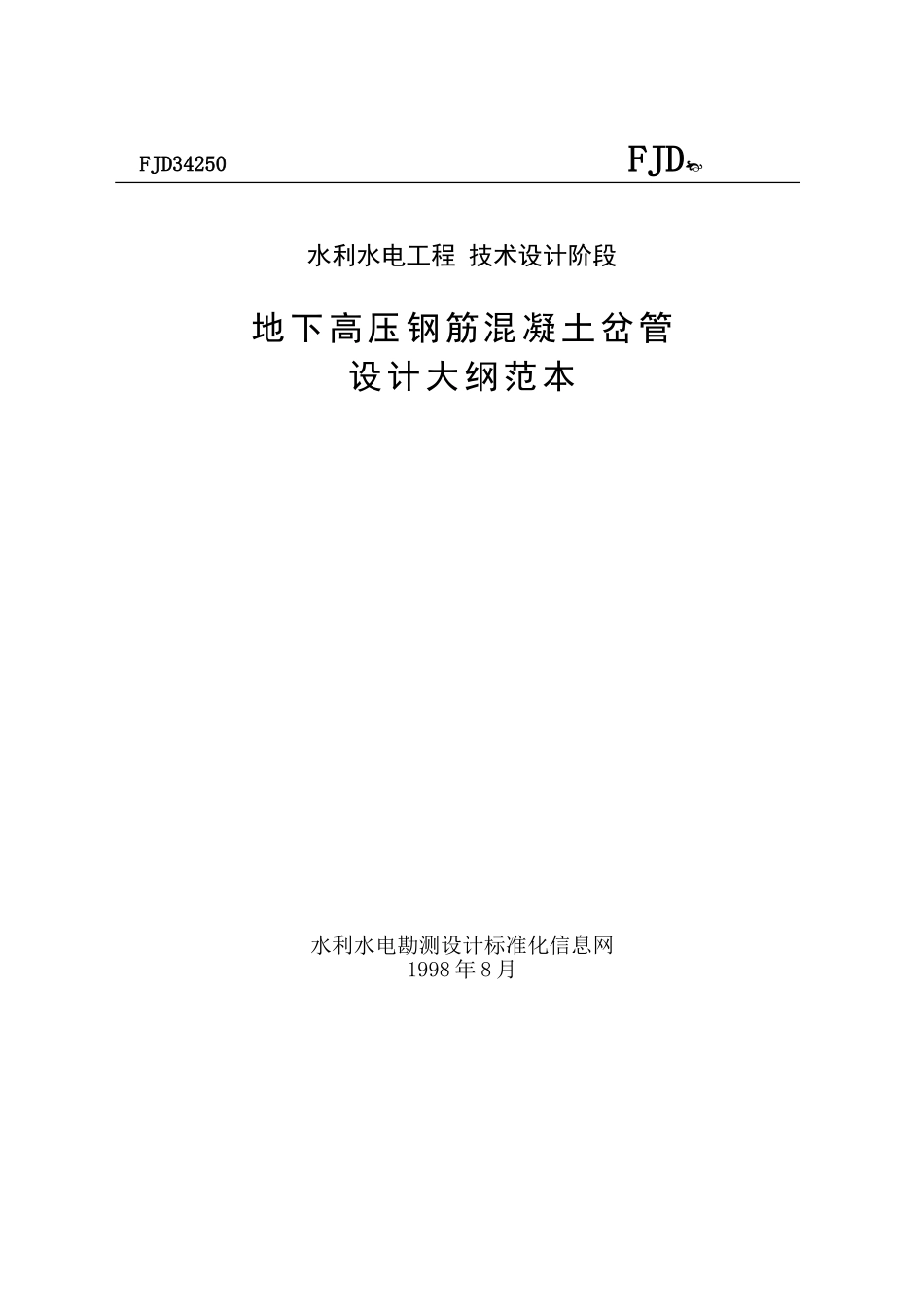

FJD34250 FJD水利水电工程 技术设计阶段地下高压钢筋混凝土岔管设计大纲范本水利水电勘测设计标准化信息网1998 年 8 月 工程技术设计阶段地下高压钢筋混凝土岔管设计大纲 主 编 单 位: 主编单位总工程师: 参 编 单 位: 主 要 编 写 人 员: 软 件 开 发 单 位: 软 件 编 写 人 员: 勘测设计讨论院 年 月目录1 引言 ....................................................................42. 设计依据文件和法律规范 ......................................43. 设计基本资料 .......................................................44 设计原则与假定.......................................................65 设计工作内容与方法..................................................76 专题讨论............................................................187 工程量计算..........................................................188 应提供的设计成果...................................................19附录 A 世界上已建成的高压钢筋混凝土岔管及其参数..................20附录 B 广州抽水蓄能电站一期工程 高压钢筋混凝土岔管有限元分析网格............................21１ 引言 工程位于 ，是以 为主， 等综合利用的水利水电枢纽工程。上水池(上库)正常蓄水位 m、坝高 m；下水池(下库)正常蓄水位 m、坝高 m；地下高压钢筋混凝土岔管静水头 m、最大水锤压力水头增值 m、总水头 m。本工程初步设计于 年 月审查通过。提示：世界上已建成的地下高压钢筋混凝土岔管及其参数，见附录 A。2 设计依据文件和法律规范2.1 有关本工程的文件(1)工程可行性讨论报告；(2)工程可行性讨论报告审批文件；(3)工程初步设计报告；(4)工程初步设计报告审批文件；(5)专题报告。2.2 主要设计法律规范(1)SDJ 12－78 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)(试行)及补充规定；(2)SDJ 20－78① 水工钢筋混凝土结构设计法律规范(试行)；(3)SD 134－84 水工隧洞设计法律规范；(4)(88)水规设字第 8 号文 水利水电工程设计工程量计算规定(试行)。3 基本资料3.1 工程等级及建筑物级别(1)根据 SDJ 12－78 表 1 确定本工程为 等工程；(2)根据地下高压钢筋混凝土岔管在电站枢纽工程中所处的位置及其重要...
