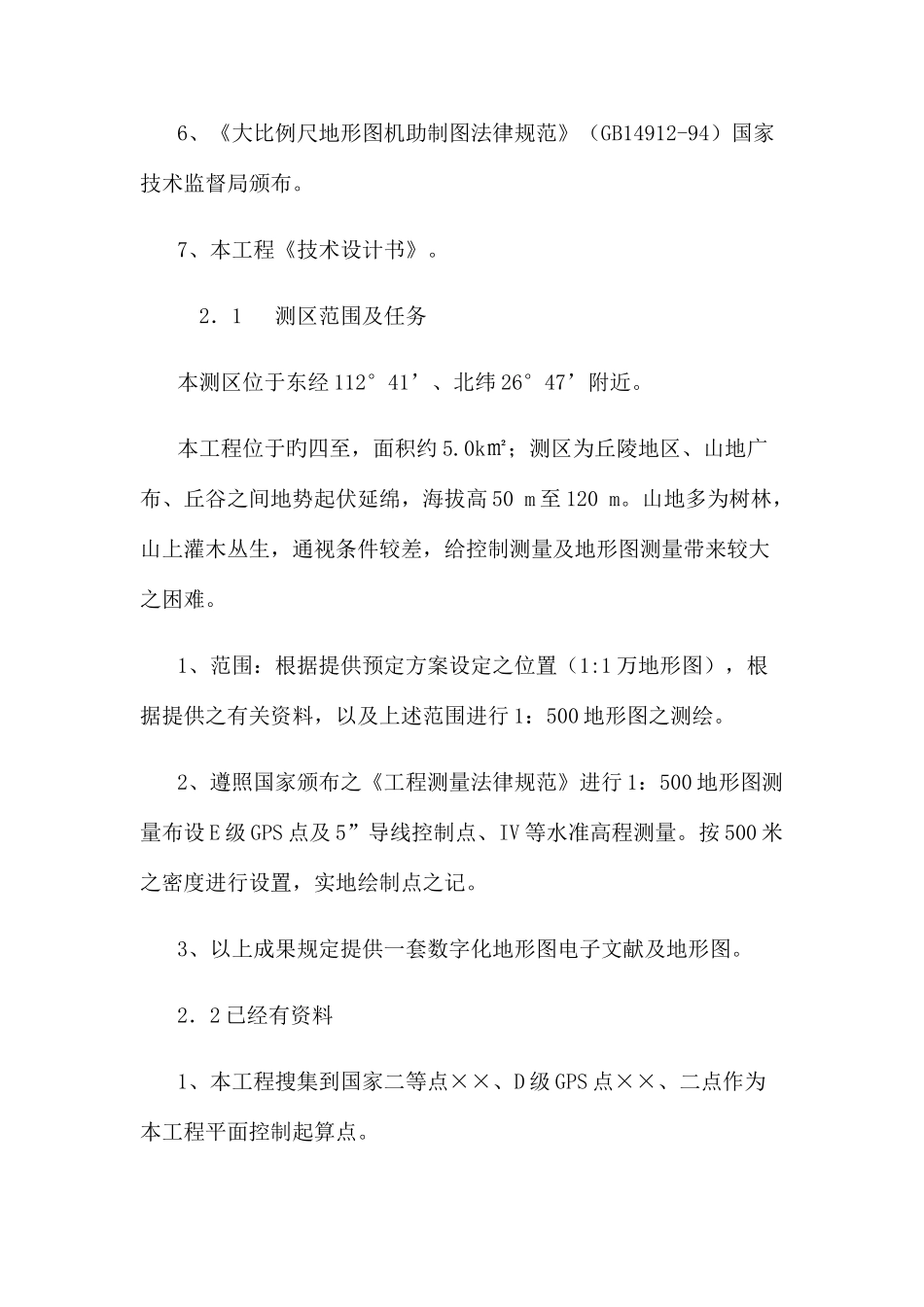

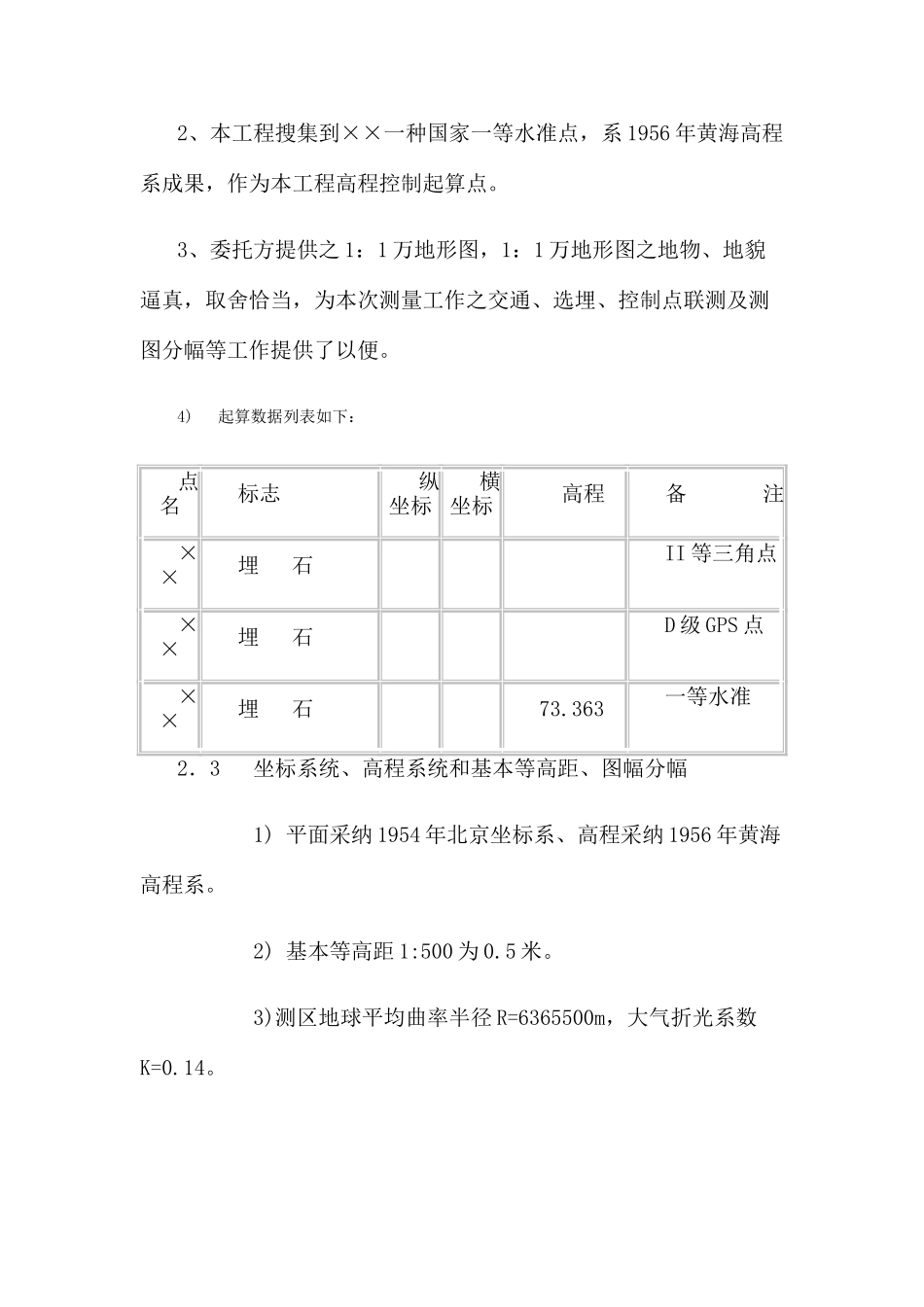

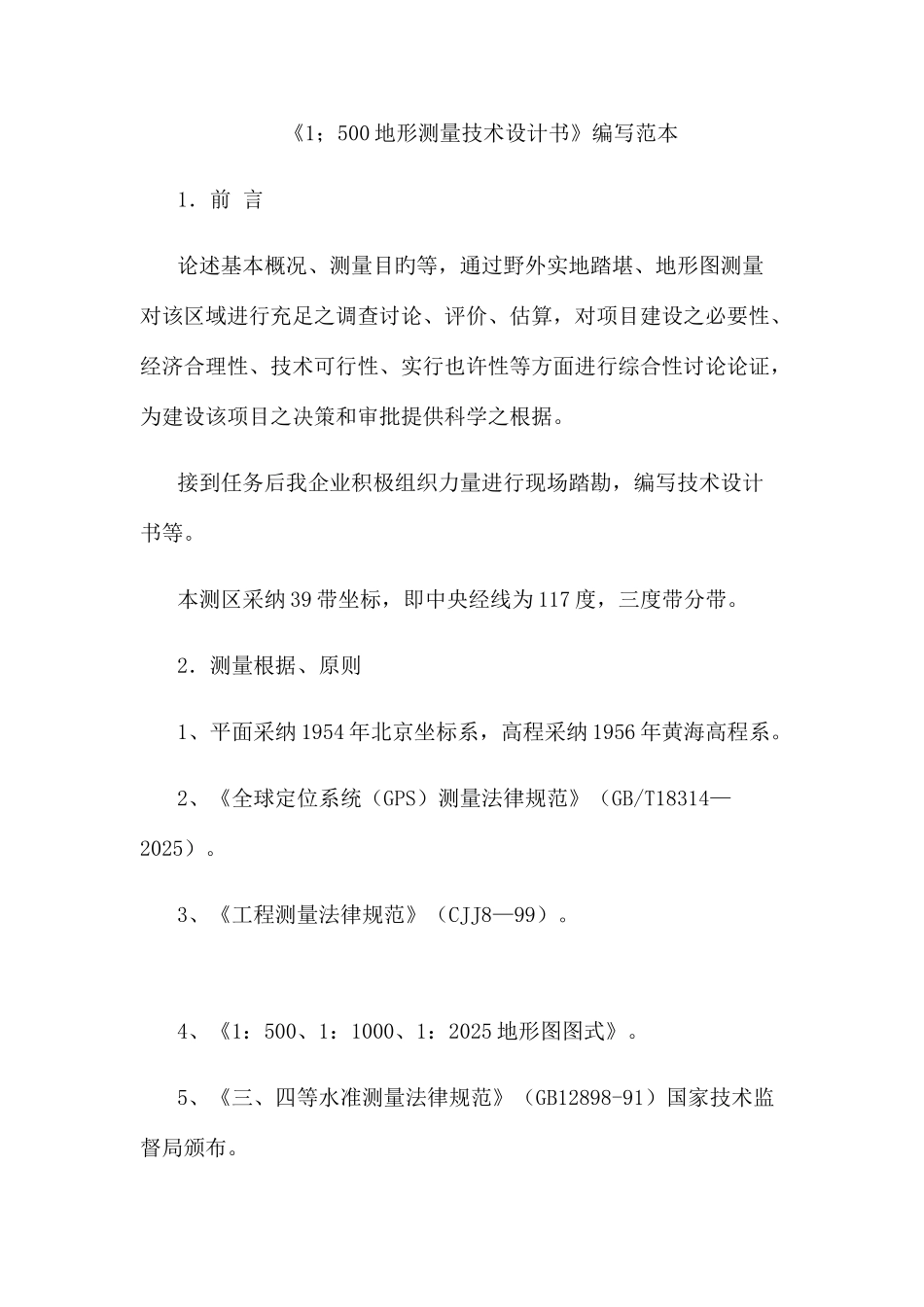

《1；500 地形测量技术设计书》编写范本1．前 言论述基本概况、测量目旳等，通过野外实地踏堪、地形图测量对该区域进行充足之调查讨论、评价、估算，对项目建设之必要性、经济合理性、技术可行性、实行也许性等方面进行综合性讨论论证，为建设该项目之决策和审批提供科学之根据。接到任务后我企业积极组织力量进行现场踏勘，编写技术设计书等。本测区采纳 39 带坐标，即中央经线为 117 度，三度带分带。2．测量根据、原则1、平面采纳 1954 年北京坐标系，高程采纳 1956 年黄海高程系。2、《全球定位系统（GPS）测量法律规范》（GB/T18314—2025）。3、《工程测量法律规范》（CJJ8—99）。 4、《1：500、1：1000、1：2025 地形图图式》。5、《三、四等水准测量法律规范》（GB12898-91）国家技术监督局颁布。6、《大比例尺地形图机助制图法律规范》（GB14912-94）国家技术监督局颁布。7、本工程《技术设计书》。 2．1 测区范围及任务本测区位于东经 112°41’、北纬 26°47’附近。本工程位于旳四至，面积约 5.0k㎡；测区为丘陵地区、山地广布、丘谷之间地势起伏延绵，海拔高 50 m 至 120 m。山地多为树林，山上灌木丛生，通视条件较差，给控制测量及地形图测量带来较大之困难。1、范围：根据提供预定方案设定之位置（1:1 万地形图），根据提供之有关资料，以及上述范围进行 1：500 地形图之测绘。2、遵照国家颁布之《工程测量法律规范》进行 1：500 地形图测量布设 E 级 GPS 点及 5”导线控制点、IV 等水准高程测量。按 500 米之密度进行设置，实地绘制点之记。3、以上成果规定提供一套数字化地形图电子文献及地形图。2．2 已经有资料1、本工程搜集到国家二等点××、D 级 GPS 点××、二点作为本工程平面控制起算点。2、本工程搜集到××一种国家一等水准点，系 1956 年黄海高程系成果，作为本工程高程控制起算点。3、委托方提供之 1：1 万地形图，1：1 万地形图之地物、地貌逼真，取舍恰当，为本次测量工作之交通、选埋、控制点联测及测图分幅等工作提供了以便。4) 起算数据列表如下： 点名标志纵坐标横坐标高程备 注××埋 石II 等三角点××埋 石 D 级 GPS 点××埋 石 73.363一等水准2．3 坐标系统、高程系统和基本等高距、图幅分幅 1) 平面采纳 1954 年北京坐标系、高程采纳 1956 年黄海高程系。 2) 基本等高距 1:500 为 0.5 米。 3)测区地球平均曲率半径 R=6365500m...
