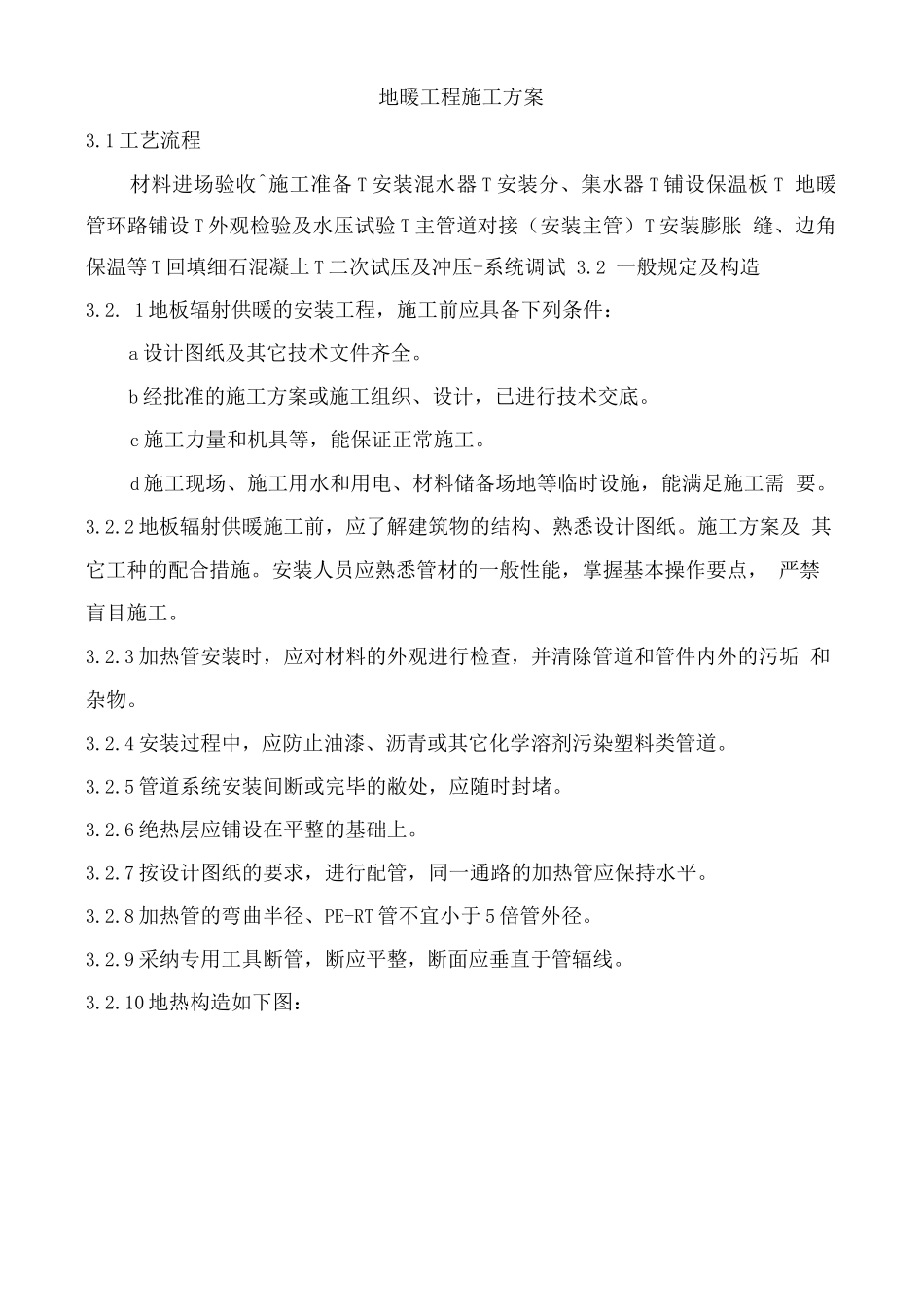

地暖工程施工方案

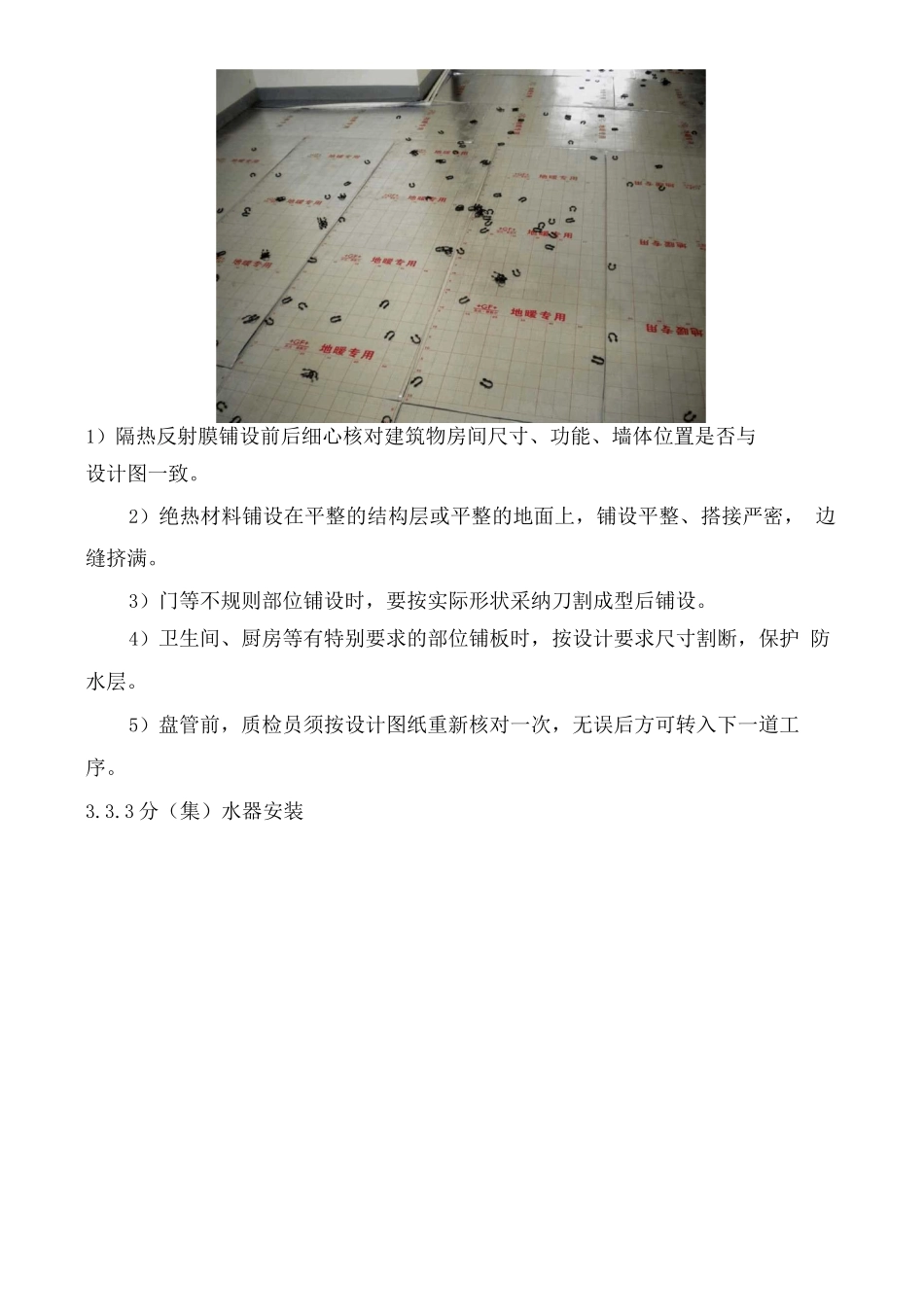

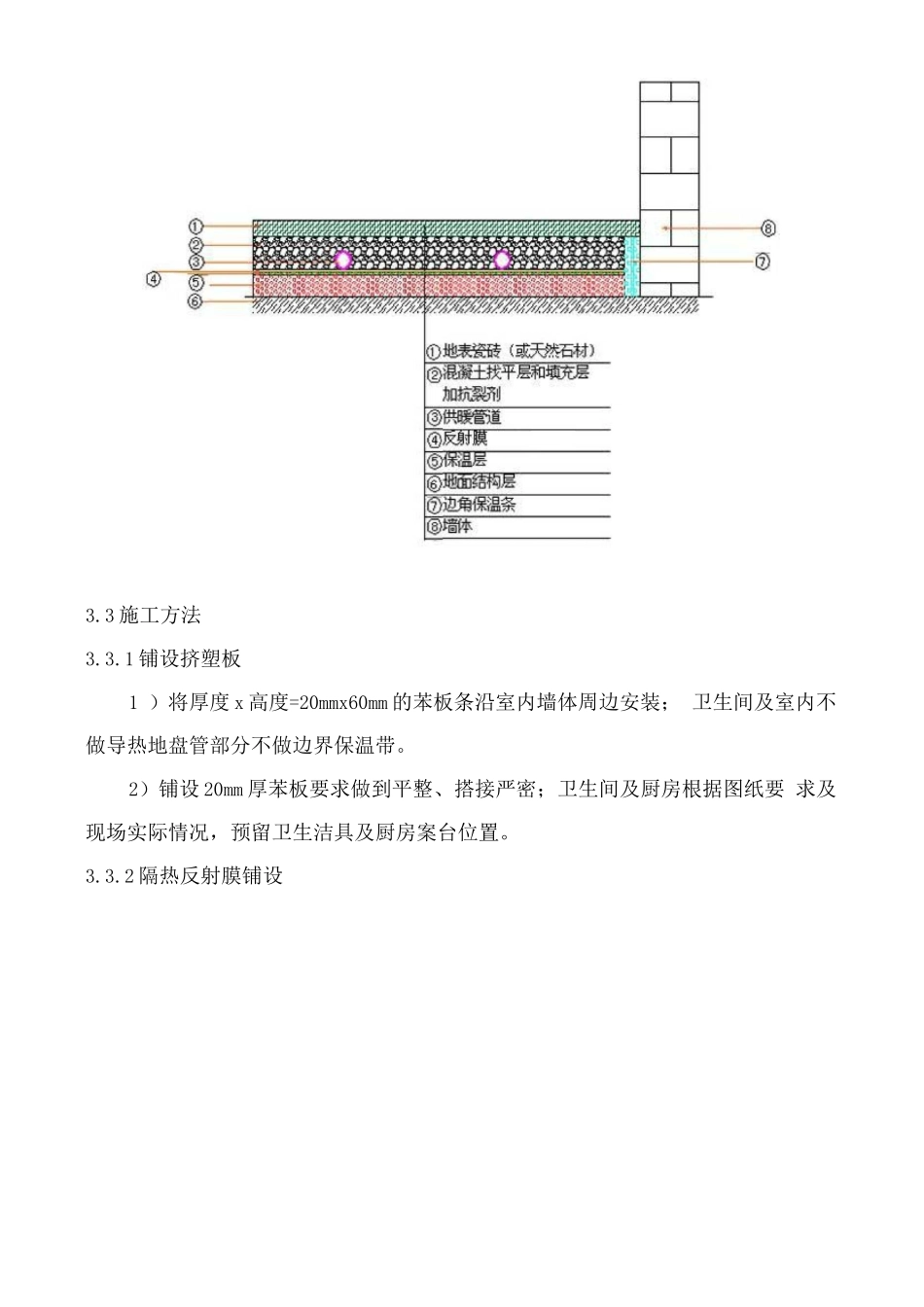

地暖工程施工方案3.1 工艺流程材料进场验收^施工准备 T 安装混水器 T 安装分、集水器 T 铺设保温板 T 地暖管环路铺设 T 外观检验及水压试验 T 主管道对接（安装主管）T 安装膨胀 缝、边角保温等 T 回填细石混凝土 T 二次试压及冲压-系统调试 3.2 一般规定及构造3.2. 1 地板辐射供暖的安装工程，施工前应具备下列条件：a 设计图纸及其它技术文件齐全。b 经批准的施工方案或施工组织、设计，已进行技术交底。c 施工力量和机具等，能保证正常施工。d 施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需 要。3.2.2 地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及 其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点， 严禁盲目施工。3.2.3 加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢 和杂物。3.2.4 安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。3.2.5 管道系统安装间断或完毕的敝处，应随时封堵。3.2.6 绝热层应铺设在平整的基础上。3.2.7 按设计图纸的要求，进行配管，同一通路的加热管应保持水平。3.2.8 加热管的弯曲半径、PE-RT 管不宜小于 5 倍管外径。3.2.9 采纳专用工具断管，断应平整，断面应垂直于管辐线。3.2.10 地热构造如下图：3.3 施工方法3.3.1 铺设挤塑板1 ）将厚度 x 高度=20mmx60mm 的苯板条沿室内墙体周边安装； 卫生间及室内不做导热地盘管部分不做边界保温带。2）铺设 20mm 厚苯板要求做到平整、搭接严密；卫生间及厨房根据图纸要 求及现场实际情况，预留卫生洁具及厨房案台位置。3.3.2 隔热反射膜铺设1）隔热反射膜铺设前后细心核对建筑物房间尺寸、功能、墙体位置是否与设计图一致。2）绝热材料铺设在平整的结构层或平整的地面上，铺设平整、搭接严密， 边缝挤满。3）门等不规则部位铺设时，要按实际形状采纳刀割成型后铺设。4）卫生间、厨房等有特别要求的部位铺板时，按设计要求尺寸割断，保护 防水层。5）盘管前，质检员须按设计图纸重新核对一次，无误后方可转入下一道工 序。3.3.3 分（集）水器安装
