地暖工程施工细部做法

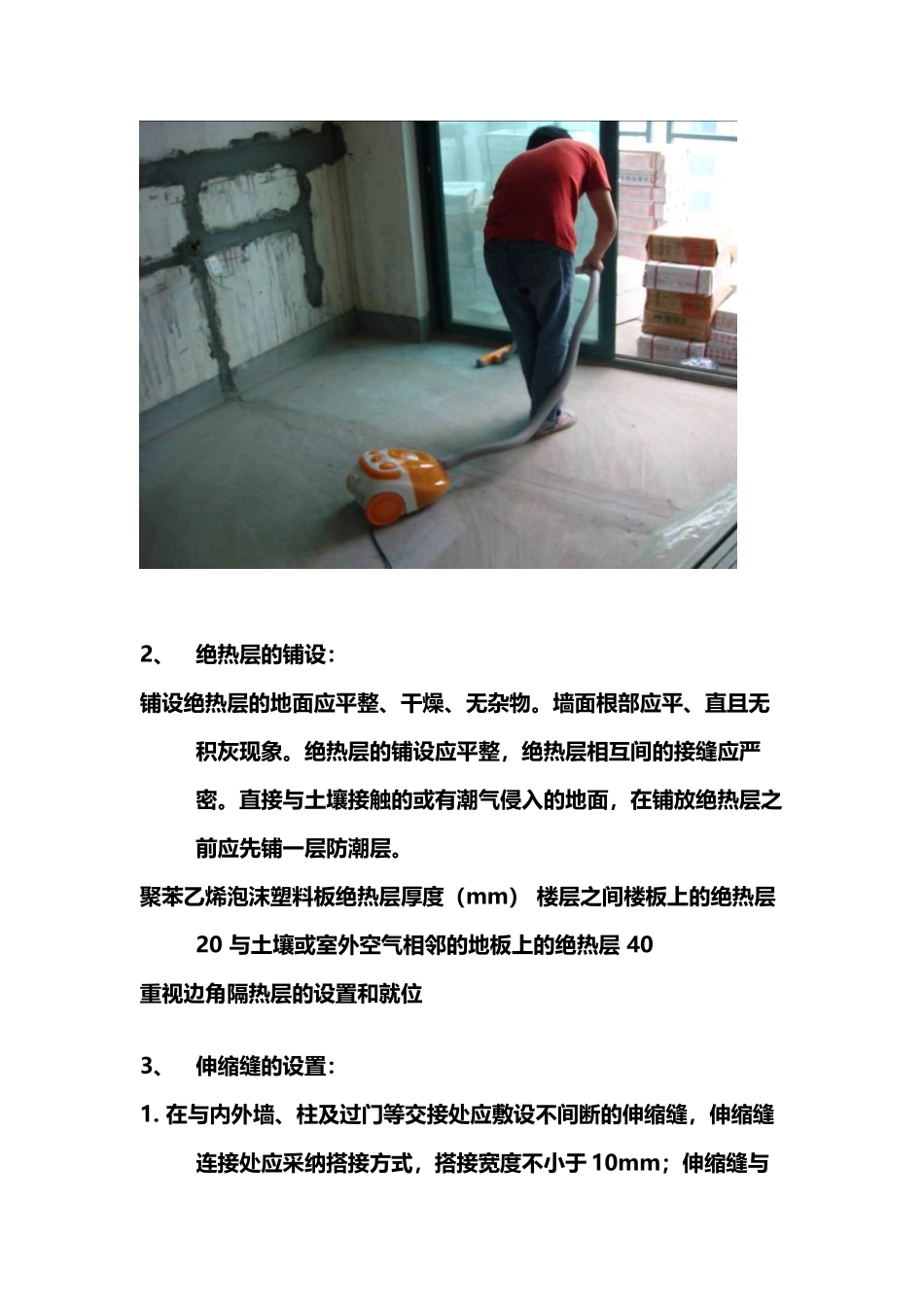

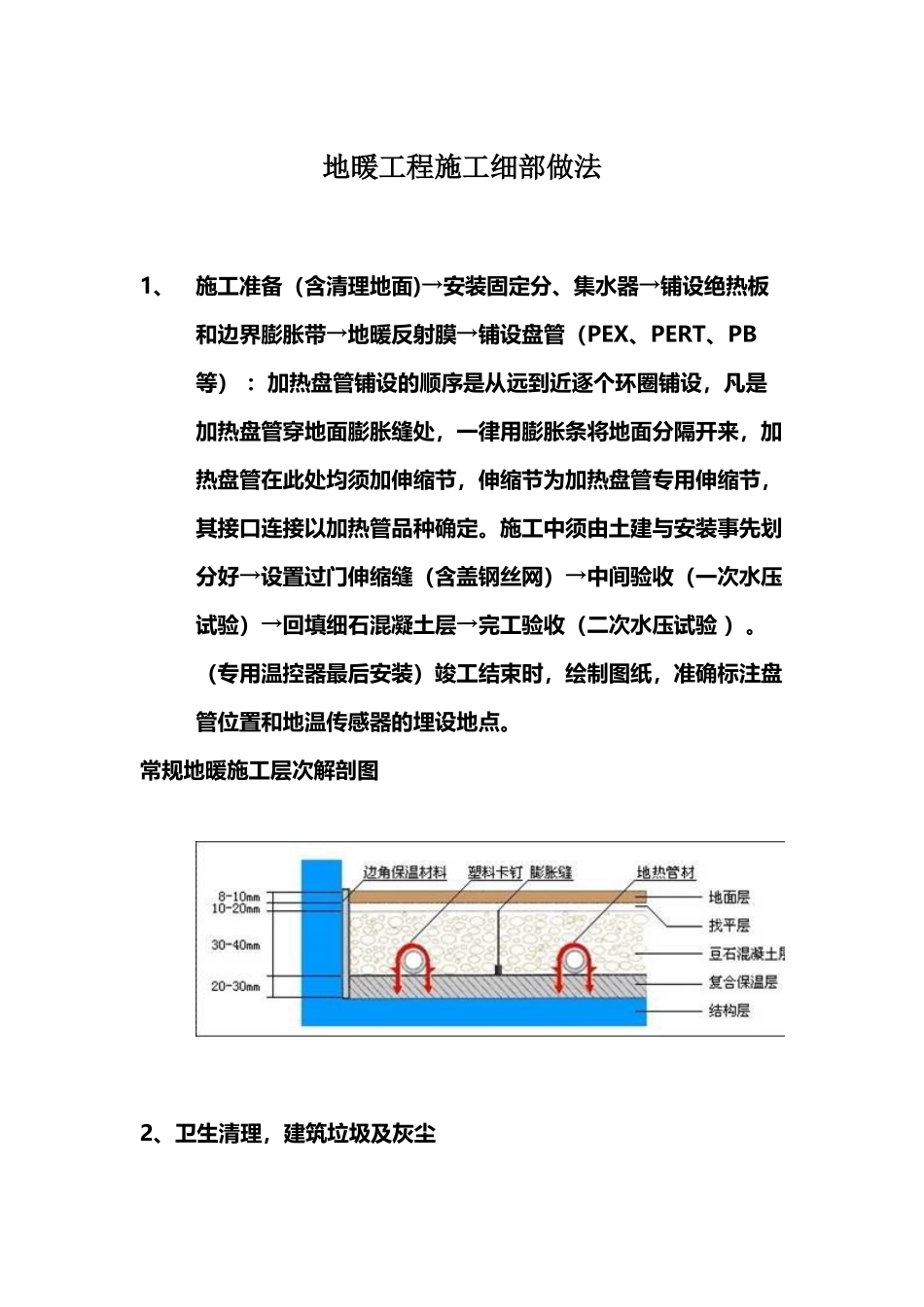

地暖工程施工细部做法(26页)Good is good, but better carries it.精益求精，善益求善。地暖工程施工细部做法1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等） ：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验 ）。（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘 2、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。聚苯乙烯泡沫塑料板绝热层厚度（mm） 楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位3、伸缩缝的设置： 1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采纳搭接方式，搭接宽度不小于 10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于 20mm。伸缩缝宜采纳聚苯乙烯或高发泡聚乙烯泡沫塑料。2. 当地面面积超过 30㎡或边长超过 6m 时，应按不大于 6m 间距设置伸缩缝，伸缩缝宽度不小于 8mm（一般施工场地我们做10mm）。伸缩缝宜采纳高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。 发泡水泥隔热层的验收每 100 立方作为一个检验批表面质量检测密度测定：按 GB/T11970 中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工 ：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术》附录 A。 卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿绝热层渗入其它区域。加热管穿止水墙处应设防水套管，防水套管两端应加密封。做完防水闭水试验并经过验收。三小间止水带做法卫生间地面做法卫生间施工过门缝处理不当6、盘管敷设精心策划随意性太大敷...
