地暖采暖系统安装施工方案及工艺方法

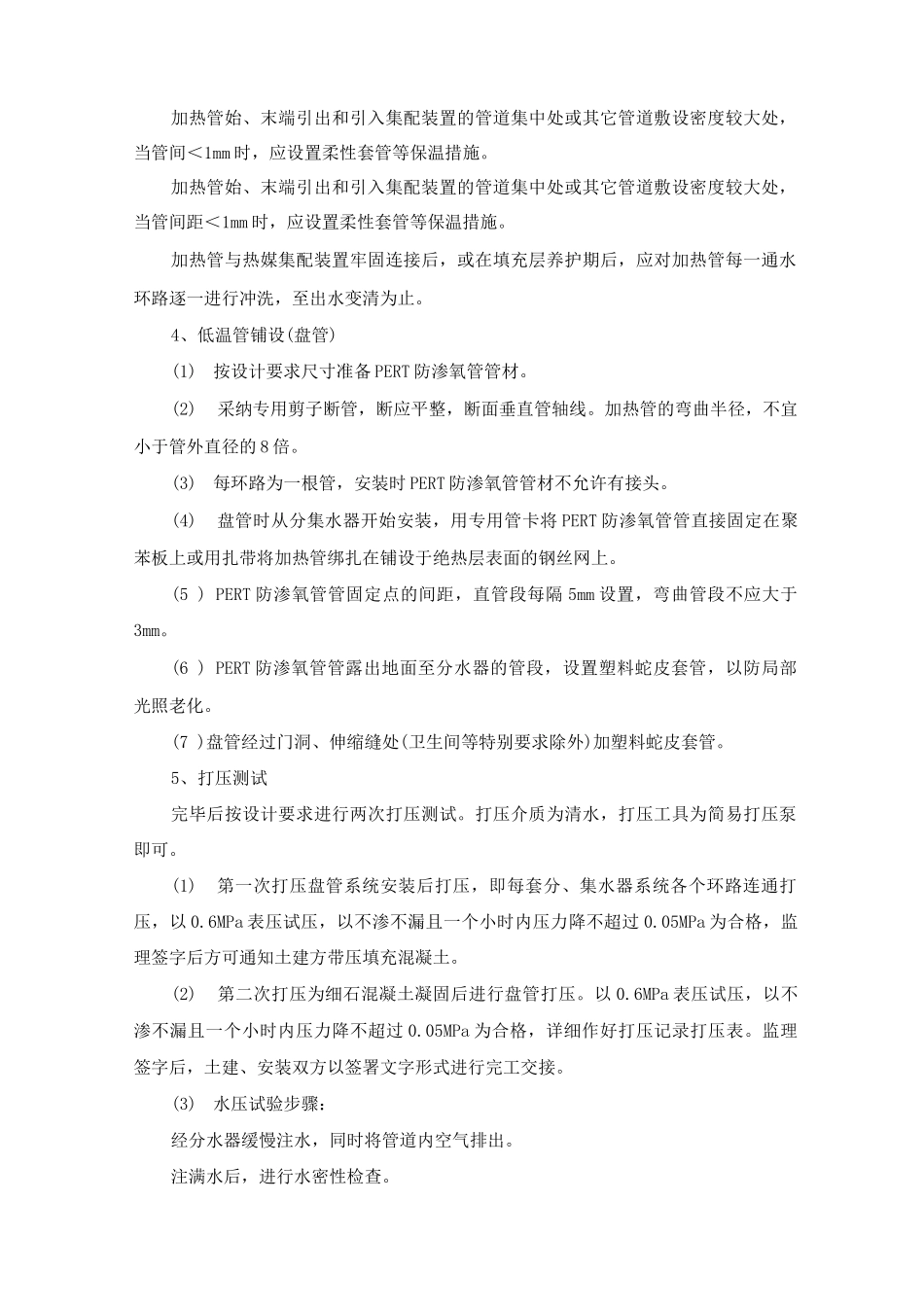

加热管始、末端引出和引入集配装置的管道集中处或其它管道敷设密度较大处，当管间＜1mm 时，应设置柔性套管等保温措施。加热管始、末端引出和引入集配装置的管道集中处或其它管道敷设密度较大处，当管间距＜1mm 时，应设置柔性套管等保温措施。加热管与热媒集配装置牢固连接后，或在填充层养护期后，应对加热管每一通水环路逐一进行冲洗，至出水变清为止。4、低温管铺设(盘管)(1)按设计要求尺寸准备 PERT 防渗氧管管材。(2)采纳专用剪子断管，断应平整，断面垂直管轴线。加热管的弯曲半径，不宜小于管外直径的 8 倍。(3)每环路为一根管，安装时 PERT 防渗氧管管材不允许有接头。(4)盘管时从分集水器开始安装，用专用管卡将 PERT 防渗氧管管直接固定在聚苯板上或用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。(5 ) PERT 防渗氧管管固定点的间距，直管段每隔 5mm 设置，弯曲管段不应大于3mm。(6 ) PERT 防渗氧管管露出地面至分水器的管段，设置塑料蛇皮套管，以防局部光照老化。(7 )盘管经过门洞、伸缩缝处(卫生间等特别要求除外)加塑料蛇皮套管。5、打压测试完毕后按设计要求进行两次打压测试。打压介质为清水，打压工具为简易打压泵即可。(1)第一次打压盘管系统安装后打压，即每套分、集水器系统各个环路连通打压，以 0.6MPa 表压试压，以不渗不漏且一个小时内压力降不超过 0.05MPa 为合格，监理签字后方可通知土建方带压填充混凝土。(2)第二次打压为细石混凝土凝固后进行盘管打压。以 0.6MPa 表压试压，以不渗不漏且一个小时内压力降不超过 0.05MPa 为合格，详细作好打压记录打压表。监理签字后，土建、安装双方以签署文字形式进行完工交接。(3)水压试验步骤：经分水器缓慢注水，同时将管道内空气排出。注满水后，进行水密性检查。采纳手动泵缓慢加压，升压时间不得少于 15min。升压至规定试验压力后，停止加压，稳压 1h,观察有无漏水现象。稳压 1h 后，补压至规定试验压力值，15min 内的压力降不超过 0.05MPa、无渗漏为合格。二、细石混凝土填充层施工地暖填充层采纳 40mm 厚细石混凝土保护层，上下配*1.5@50 钢丝网片。1、根据弹出的建筑地面面层高度的标志线，在地面四周做灰饼，间距 1.5m2m 加冲筋，有地漏的房间要在地漏四周做出％的排水坡度。2、铺细石混凝土：混凝采纳 C15 细石混凝土，塌落度应不大于 220mm ;铺细石混凝土后用长杠刮平， 振捣密实，表面塌陷处应用细石混凝土补平， 再用...
