地质油藏建模流程

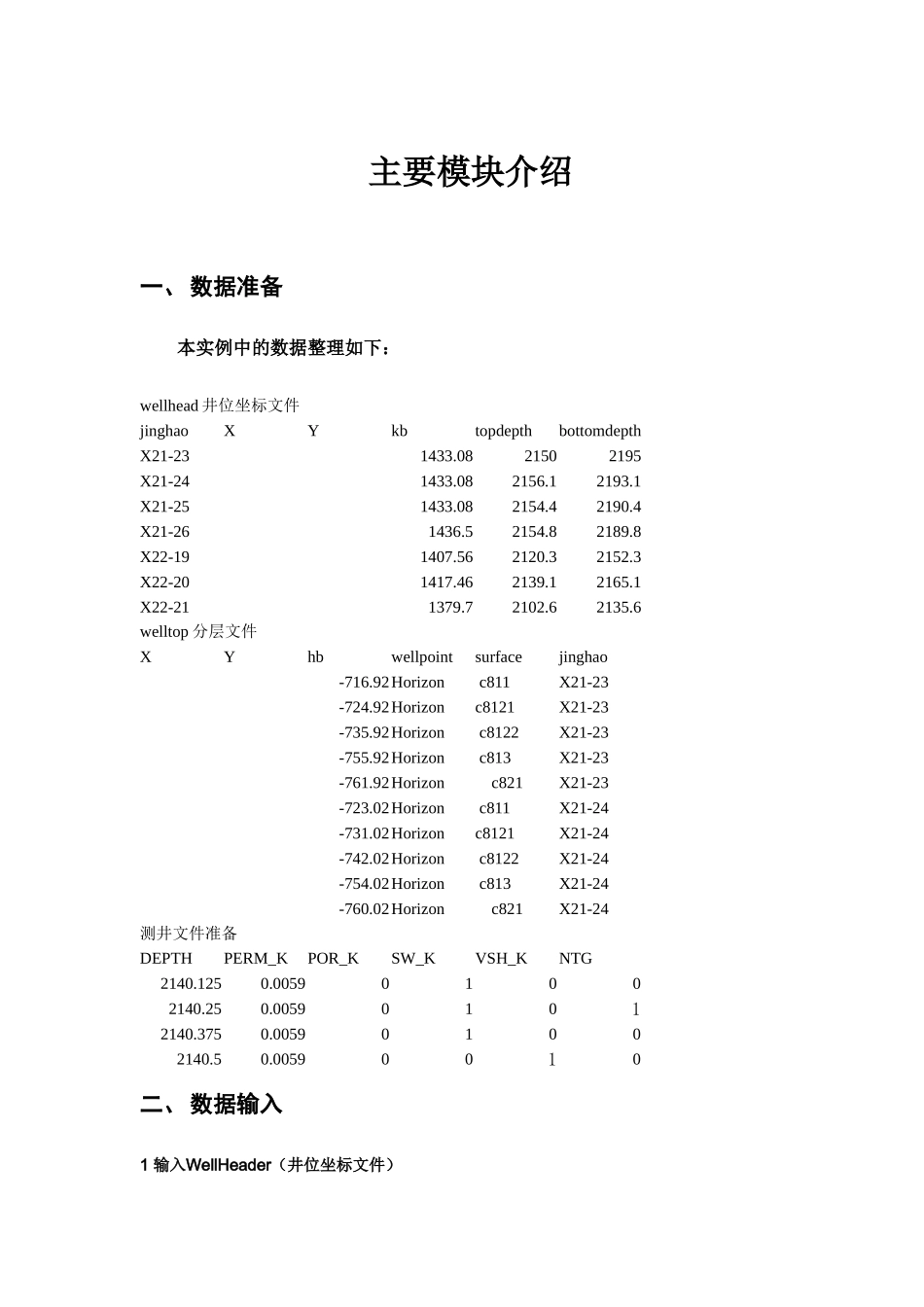

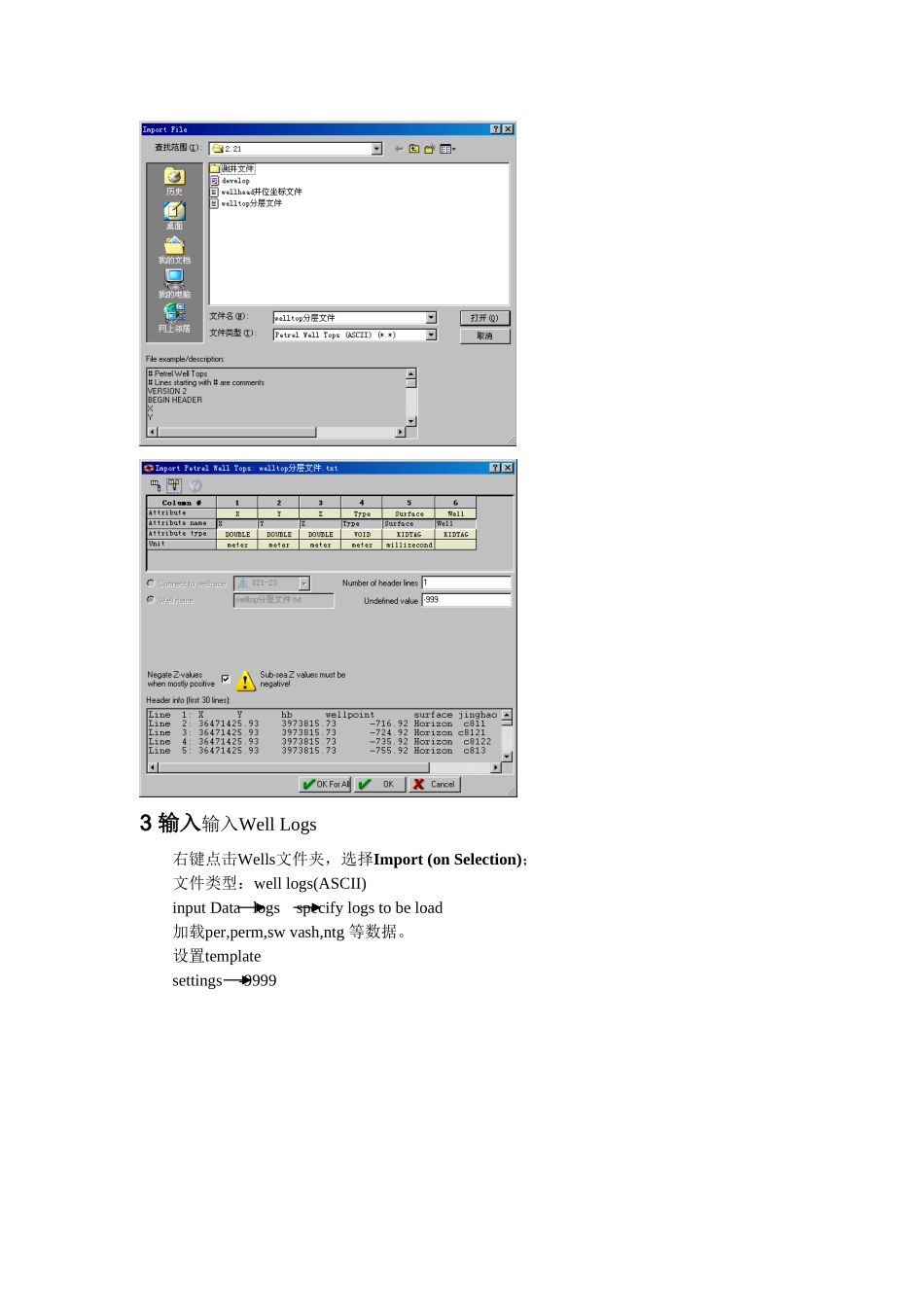

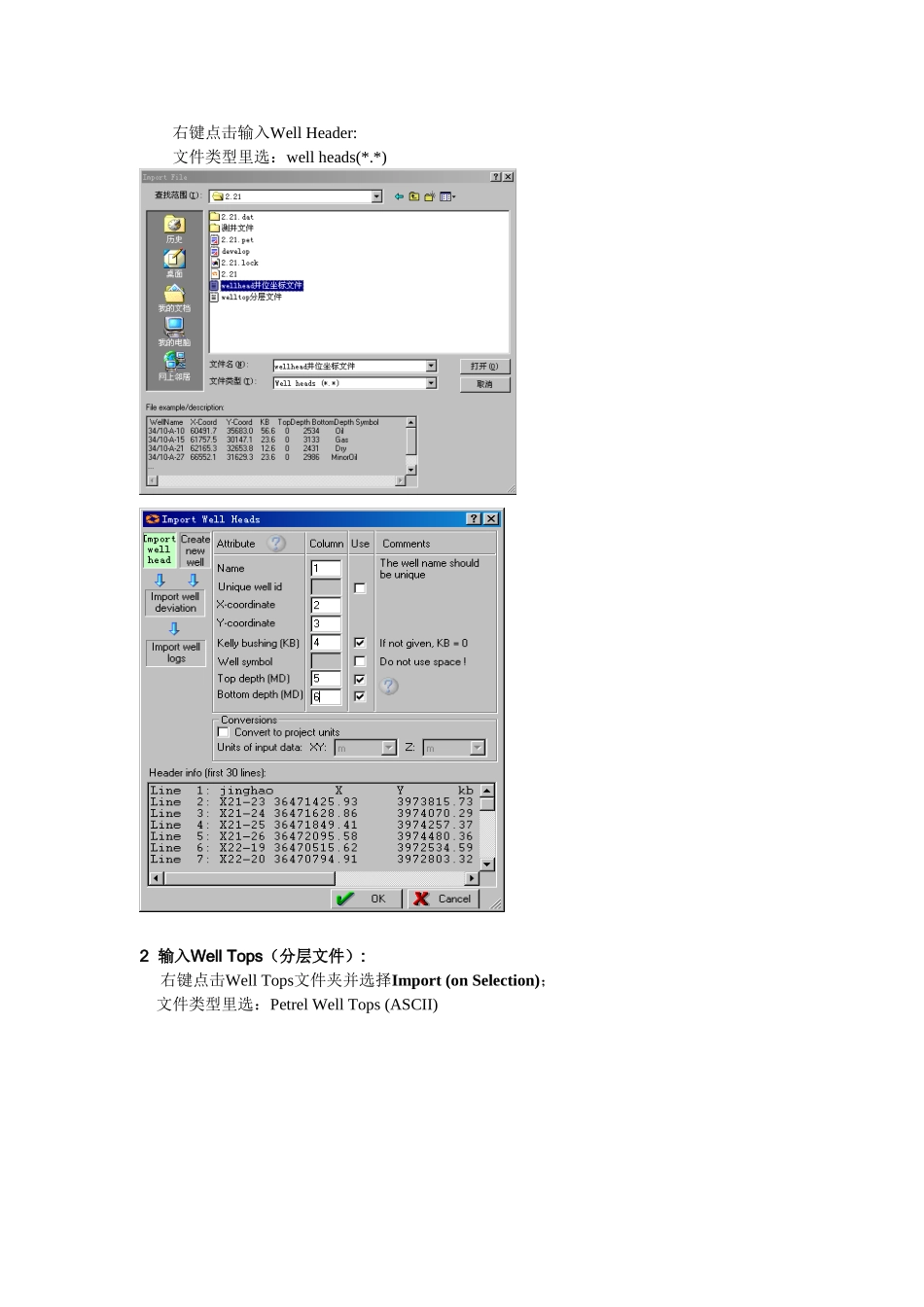

主要模块介绍一、 数据准备本实例中的数据整理如下：wellhead 井位坐标文件jinghaoXYkbtopdepthbottomdepthX21-231433.0821502195X21-241433.082156.12193.1X21-251433.082154.42190.4X21-261436.52154.82189.8X22-191407.562120.32152.3X22-201417.462139.12165.1X22-211379.72102.62135.6welltop 分层文件XYhbwellpointsurfacejinghao-716.92Horizon c811X21-23-724.92Horizonc8121X21-23-735.92Horizon c8122X21-23-755.92Horizon c813X21-23-761.92Horizon c821X21-23-723.02Horizon c811X21-24-731.02Horizonc8121X21-24-742.02Horizon c8122X21-24-754.02Horizon c813X21-24-760.02Horizon c821X21-24测井文件准备DEPTHPERM_KPOR_KSW_KVSH_KNTG2140.1250.005901002140.250.005901012140.3750.005901002140.50.00590010二、 数据输入1 输入WellHeader（井位坐标文件）右键点击输入Well Header:文件类型里选：well heads(*.*)2 输入Well Tops（分层文件）: 右键点击Well Tops文件夹并选择Import (on Selection)；文件类型里选：Petrel Well Tops (ASCII)3 输入输入Well Logs右键点击Wells文件夹，选择Import (on Selection)；文件类型：well logs(ASCII)input Data logs specify logs to be load 加载per,perm,sw vash,ntg 等数据。设置template settings -9999左击 OK然后下图设置全选左击 OK For All 。 在流程窗口左键双击 出现下图，在窗口中输入建模名称点 apply,再点 cancel三、Pillar Gridding建一个网格边界（工区范围）边界标定了3D网格的侧向延伸。仅在边界内形成3D网格，因此在边界外不会进行储量计算，也不存在构造层面和属性单元。可用创建边界工具，在2D窗口中创建一个边界。同时再这里设置最终模型的横向网格大小。Z8mli。步骤：左击下拉菜单中的并把资源管理器中的 wells 打勾出现建模的 2D 图形：把 pillar gridding 单击点亮：左击在 2D 里浏览全图，出现下图：左击，然后用鼠标左键画边界：边界将要封闭前双击左键，就封闭了.然后左键双击左击 apply，出现下图左击是（Y）。Pillar网格化的过程就是一个空间结构生成的过程。在I、J方向上定义网格单元的大小。生成的骨架网格（也叫作pillar网格）定义出了空间结构。创建出的骨架网格不代表任何表面，而是代表了pillar顶部、中部和底部的位置。在下一个进程中（创建地层层面）地层层面会被插入（make horizon...
