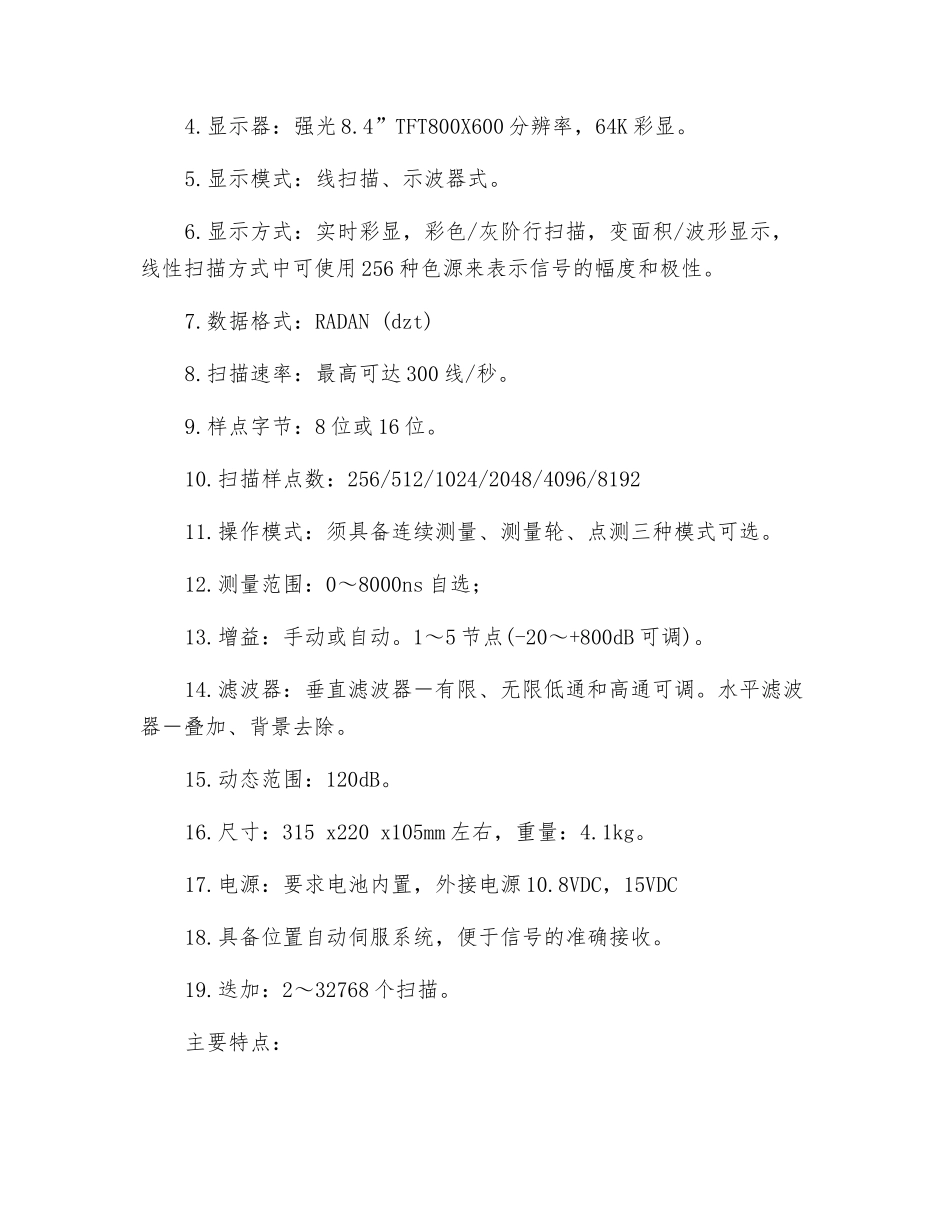

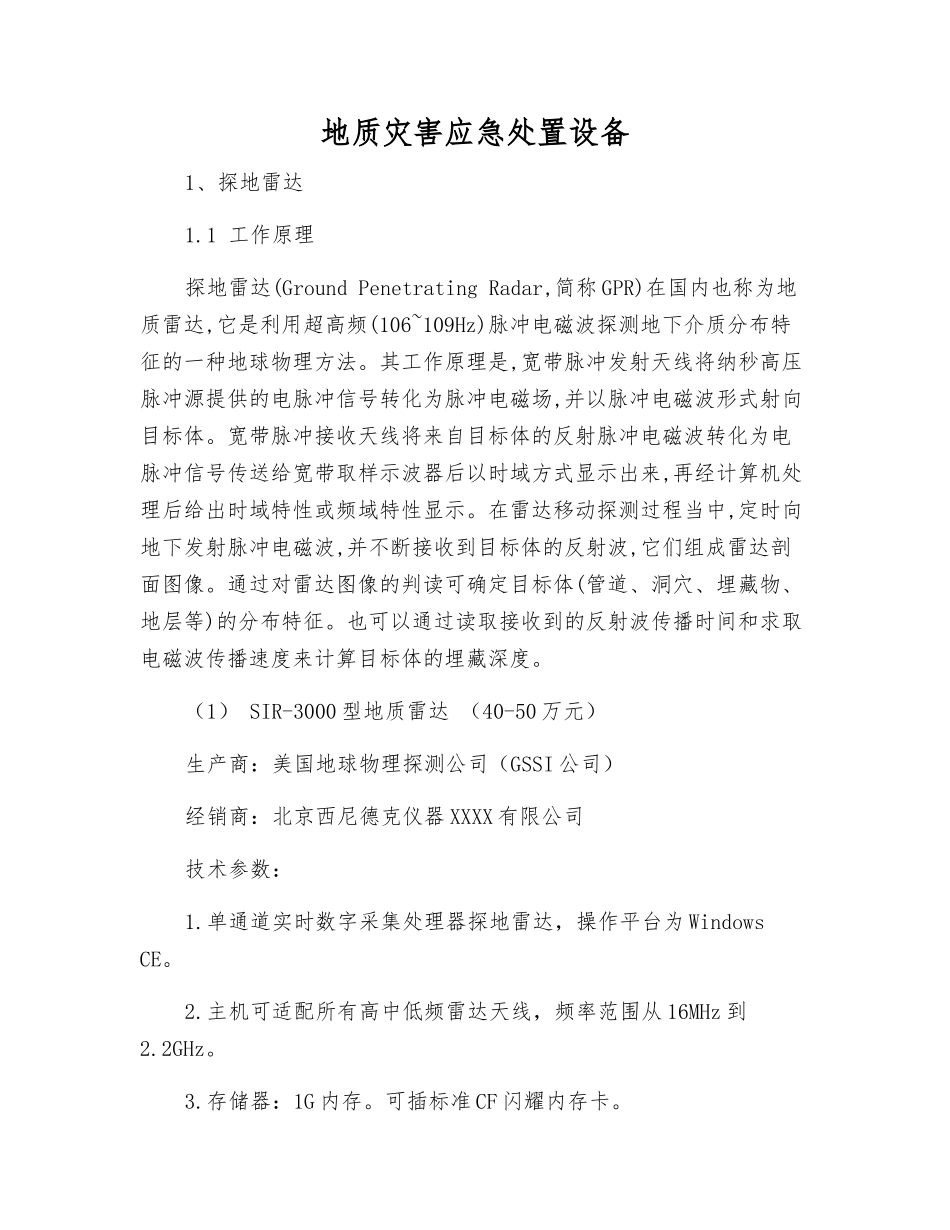

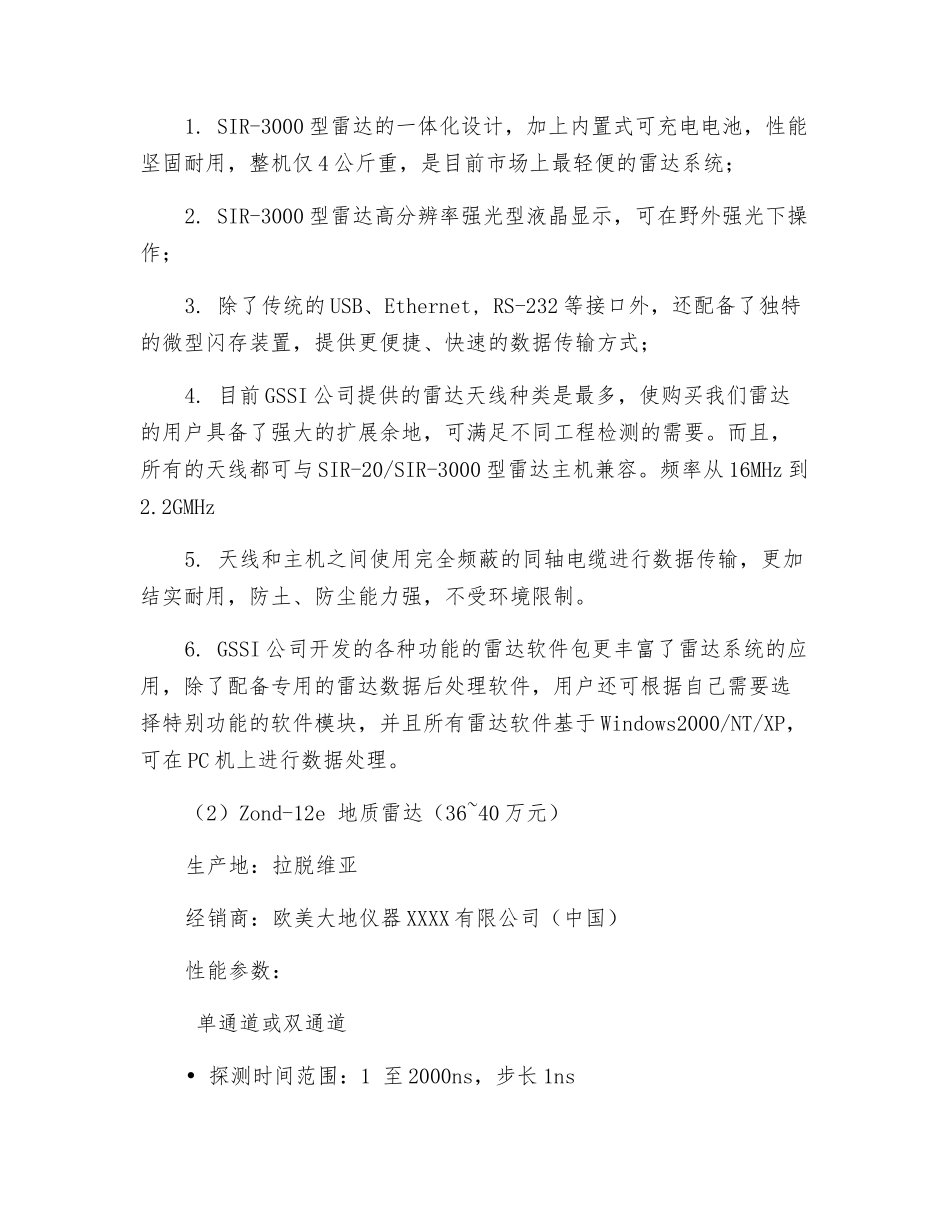

地质灾害应急处置设备1、探地雷达1.1 工作原理探地雷达(Ground Penetrating Radar,简称 GPR)在国内也称为地质雷达,它是利用超高频(106~109Hz)脉冲电磁波探测地下介质分布特征的一种地球物理方法。其工作原理是,宽带脉冲发射天线将纳秒高压脉冲源提供的电脉冲信号转化为脉冲电磁场,并以脉冲电磁波形式射向目标体。宽带脉冲接收天线将来自目标体的反射脉冲电磁波转化为电脉冲信号传送给宽带取样示波器后以时域方式显示出来,再经计算机处理后给出时域特性或频域特性显示。在雷达移动探测过程当中,定时向地下发射脉冲电磁波,并不断接收到目标体的反射波,它们组成雷达剖面图像。通过对雷达图像的判读可确定目标体(管道、洞穴、埋藏物、地层等)的分布特征。也可以通过读取接收到的反射波传播时间和求取电磁波传播速度来计算目标体的埋藏深度。（1） SIR-3000 型地质雷达 （40-50 万元）生产商：美国地球物理探测公司（GSSI 公司）经销商：北京西尼德克仪器 XXXX 有限公司技术参数：1.单通道实时数字采集处理器探地雷达，操作平台为 Windows CE。2.主机可适配所有高中低频雷达天线，频率范围从 16MHz 到2.2GHz。3.存储器：1G 内存。可插标准 CF 闪耀内存卡。4.显示器：强光 8.4”TFT800X600 分辨率，64K 彩显。5.显示模式：线扫描、示波器式。6.显示方式：实时彩显，彩色/灰阶行扫描，变面积/波形显示，线性扫描方式中可使用 256 种色源来表示信号的幅度和极性。7.数据格式：RADAN (dzt)8.扫描速率：最高可达 300 线/秒。9.样点字节：8 位或 16 位。10.扫描样点数：256/512/1024/2048/4096/819211.操作模式：须具备连续测量、测量轮、点测三种模式可选。12.测量范围：0～8000ns 自选；13.增益：手动或自动。1～5 节点(-20～+800dB 可调)。14.滤波器：垂直滤波器－有限、无限低通和高通可调。水平滤波器－叠加、背景去除。15.动态范围：120dB。16.尺寸：315 x220 x105mm 左右，重量：4.1kg。17.电源：要求电池内置，外接电源 10.8VDC，15VDC18.具备位置自动伺服系统，便于信号的准确接收。19.迭加：2～32768 个扫描。主要特点：1. SIR-3000 型雷达的一体化设计，加上内置式可充电电池，性能坚固耐用，整机仅 4 公斤重，是目前市场上最轻便的雷达系统；2. SIR-3000 型雷达高分辨率强光型液晶显示，可在野外强光下操作；3. 除了传统的 USB、Ethernet, RS-232 等接口外，还配备了独特的微型闪存装置，提供更便...
