地铁盾构测量

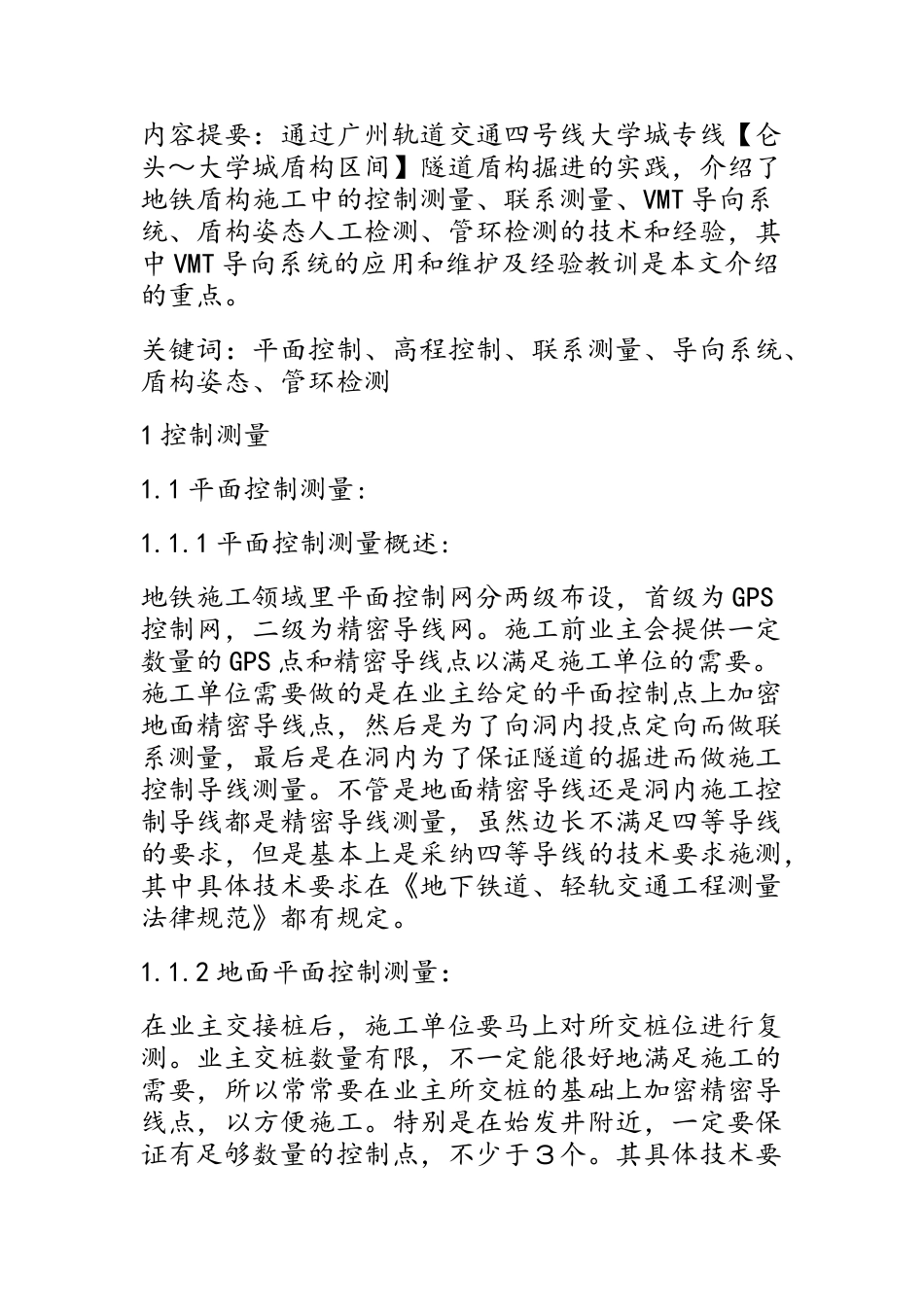

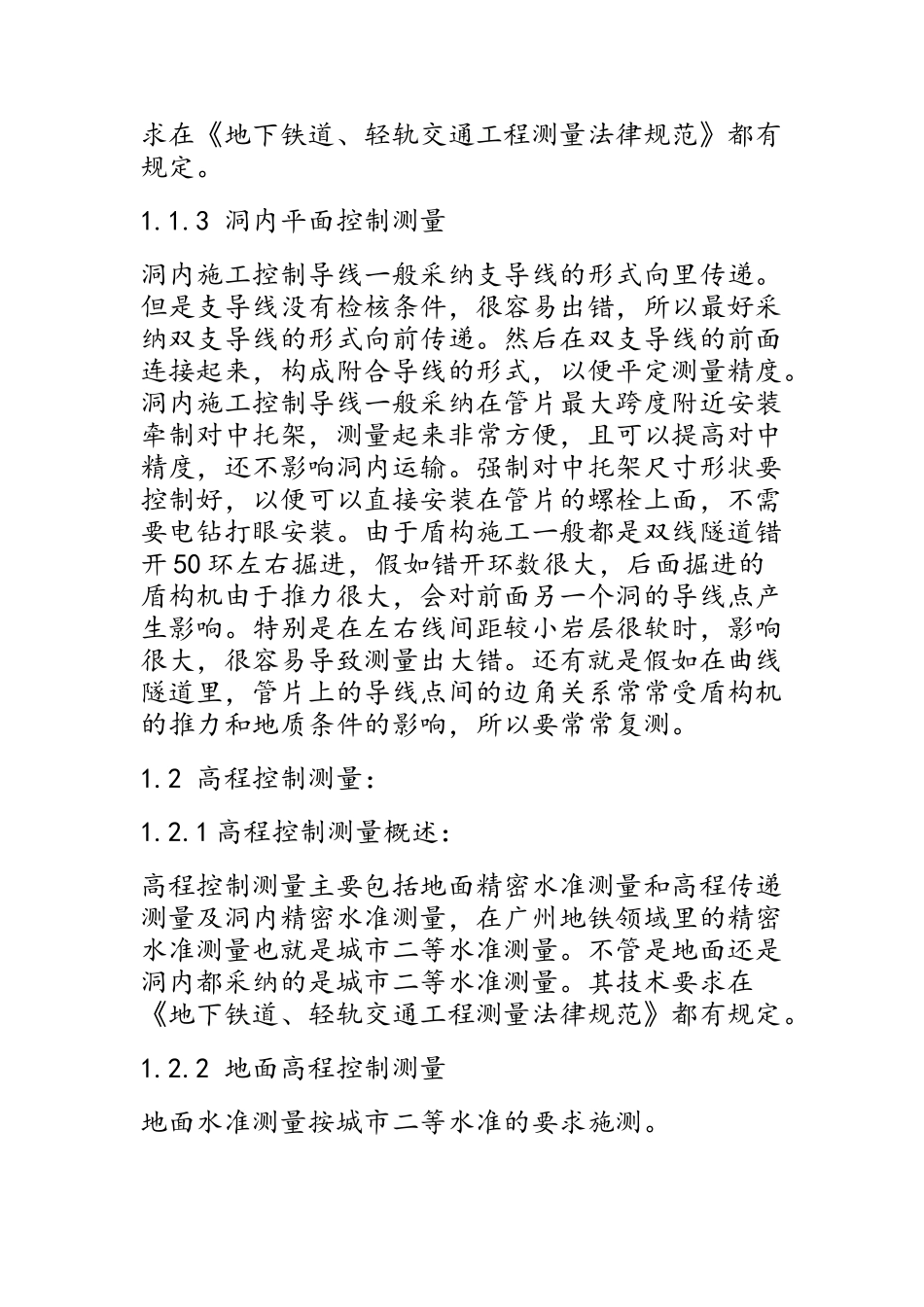

内容提要：通过广州轨道交通四号线大学城专线【仑头～大学城盾构区间】隧道盾构掘进的实践，介绍了地铁盾构施工中的控制测量、联系测量、VMT 导向系统、盾构姿态人工检测、管环检测的技术和经验，其中 VMT 导向系统的应用和维护及经验教训是本文介绍的重点。关键词：平面控制、高程控制、联系测量、导向系统、盾构姿态、管环检测1 控制测量1.1 平面控制测量:1.1.1 平面控制测量概述: 地铁施工领域里平面控制网分两级布设，首级为 GPS控制网，二级为精密导线网。施工前业主会提供一定数量的 GPS 点和精密导线点以满足施工单位的需要。施工单位需要做的是在业主给定的平面控制点上加密地面精密导线点，然后是为了向洞内投点定向而做联系测量，最后是在洞内为了保证隧道的掘进而做施工控制导线测量。不管是地面精密导线还是洞内施工控制导线都是精密导线测量，虽然边长不满足四等导线的要求，但是基本上是采纳四等导线的技术要求施测，其中具体技术要求在《地下铁道、轻轨交通工程测量法律规范》都有规定。1.1.2 地面平面控制测量：在业主交接桩后，施工单位要马上对所交桩位进行复测。业主交桩数量有限，不一定能很好地满足施工的需要，所以常常要在业主所交桩的基础上加密精密导线点，以方便施工。特别是在始发井附近，一定要保证有足够数量的控制点，不少于３个。其具体技术要求在《地下铁道、轻轨交通工程测量法律规范》都有规定。1.1.3 洞内平面控制测量洞内施工控制导线一般采纳支导线的形式向里传递。但是支导线没有检核条件，很容易出错，所以最好采纳双支导线的形式向前传递。然后在双支导线的前面连接起来，构成附合导线的形式，以便平定测量精度。洞内施工控制导线一般采纳在管片最大跨度附近安装牵制对中托架，测量起来非常方便，且可以提高对中精度，还不影响洞内运输。强制对中托架尺寸形状要控制好，以便可以直接安装在管片的螺栓上面，不需要电钻打眼安装。由于盾构施工一般都是双线隧道错开 50 环左右掘进，假如错开环数很大，后面掘进的盾构机由于推力很大，会对前面另一个洞的导线点产生影响。特别是在左右线间距较小岩层很软时，影响很大，很容易导致测量出大错。还有就是假如在曲线隧道里，管片上的导线点间的边角关系常常受盾构机的推力和地质条件的影响，所以要常常复测。1.2 高程控制测量：1.2.1 高程控制测量概述：高程控制测量主要包括地面精密水准测量和高程传递测量及洞内精密水准测量，在广州地铁领域里...
