垂直铺塑工程施工方案

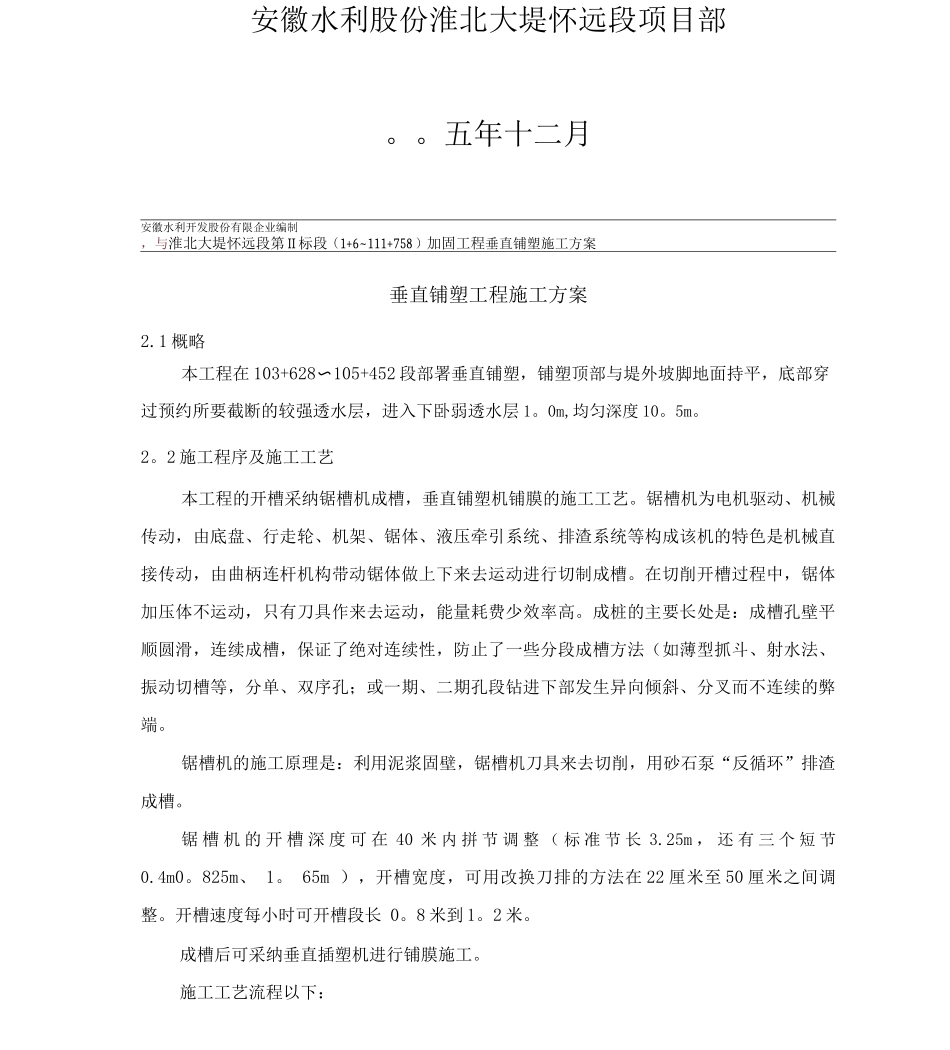

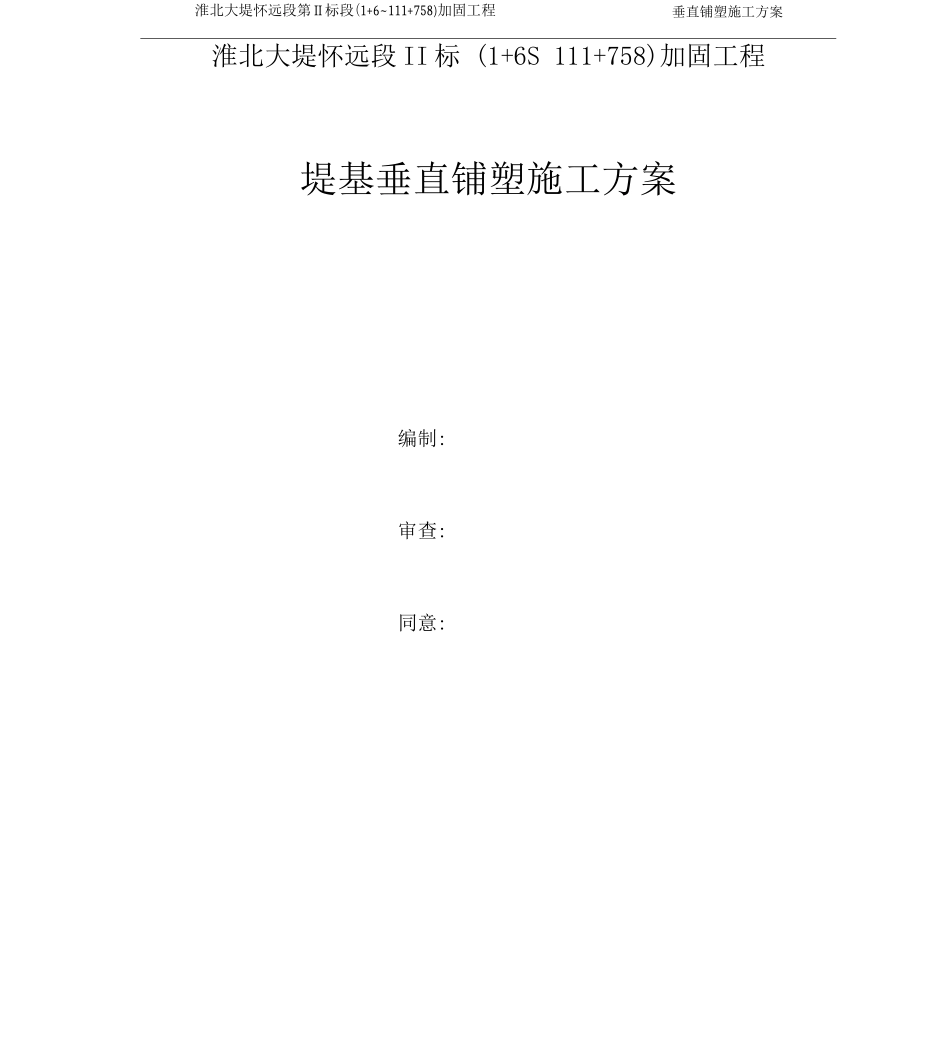

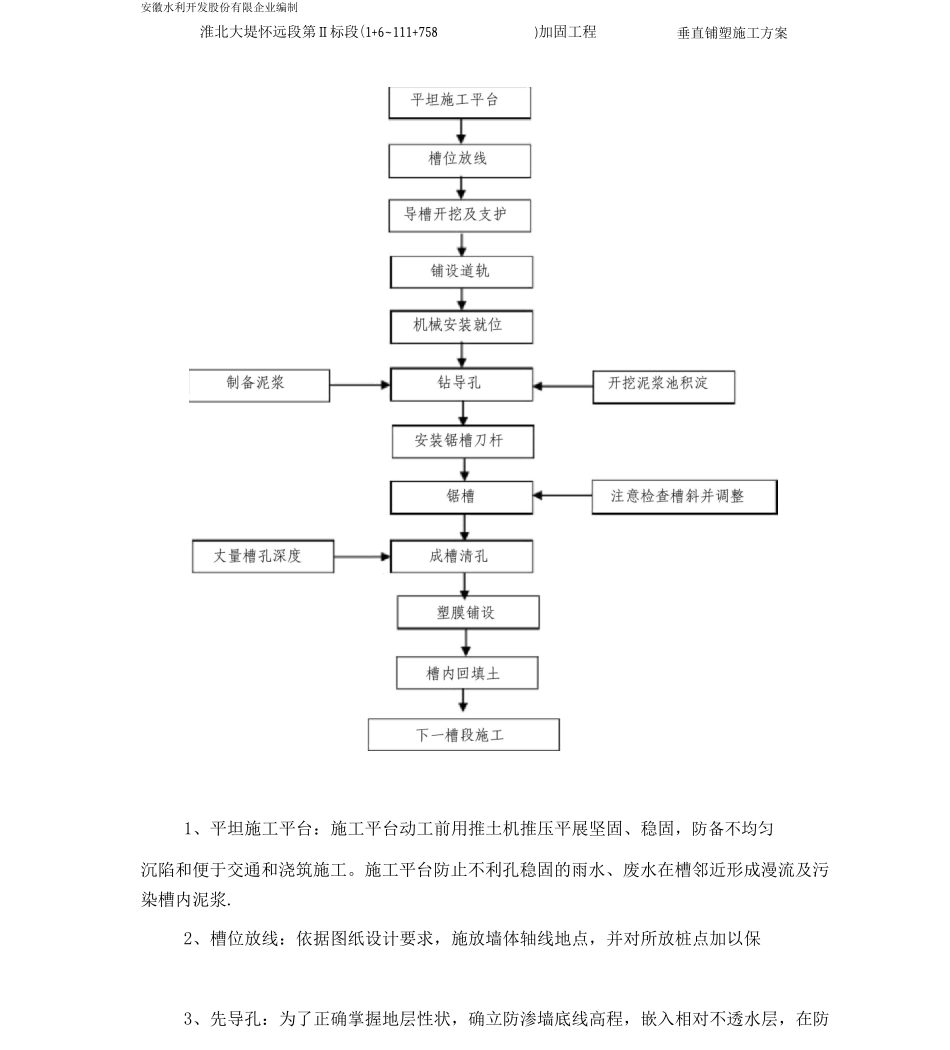

淮北大堤怀远段第 II 标段(1+6~111+758)加固工程淮北大堤怀远段 II 标 (1+6S 111+758)加固工程堤基垂直铺塑施工方案编制:审查:同意:垂直铺塑施工方案安徽水利股份淮北大堤怀远段项目部。。五年十二月安徽水利开发股份有限企业编制，与淮北大堤怀远段第 II 标段（1+6~111+758 ）加固工程垂直铺塑施工方案垂直铺塑工程施工方案2.1 概略本工程在 103+628〜105+452 段部署垂直铺塑，铺塑顶部与堤外坡脚地面持平，底部穿过预约所要截断的较强透水层，进入下卧弱透水层 1。0m,均匀深度 10。5m。2。2 施工程序及施工工艺本工程的开槽采纳锯槽机成槽，垂直铺塑机铺膜的施工工艺。锯槽机为电机驱动、机械传动，由底盘、行走轮、机架、锯体、液压牵引系统、排渣系统等构成该机的特色是机械直接传动，由曲柄连杆机构带动锯体做上下来去运动进行切制成槽。在切削开槽过程中，锯体加压体不运动，只有刀具作来去运动，能量耗费少效率高。成桩的主要长处是：成槽孔壁平顺圆滑，连续成槽，保证了绝对连续性，防止了一些分段成槽方法（如薄型抓斗、射水法、振动切槽等，分单、双序孔；或一期、二期孔段钻进下部发生异向倾斜、分叉而不连续的弊端。锯槽机的施工原理是：利用泥浆固壁，锯槽机刀具来去切削，用砂石泵“反循环”排渣成槽。锯 槽 机 的 开 槽 深 度 可 在 40 米 内 拼 节 调 整 （ 标 准 节 长 3.25m ， 还 有 三 个 短 节0.4m0。825m、 1。 65m ），开槽宽度，可用改换刀排的方法在 22 厘米至 50 厘米之间调整。开槽速度每小时可开槽段长 0。8 米到 1。2 米。成槽后可采纳垂直插塑机进行铺膜施工。施工工艺流程以下：安徽水利开发股份有限企业编制1、平坦施工平台：施工平台动工前用推土机推压平展坚固、稳固，防备不均匀沉陷和便于交通和浇筑施工。施工平台防止不利孔稳固的雨水、废水在槽邻近形成漫流及污染槽内泥浆.2、槽位放线：依据图纸设计要求，施放墙体轴线地点，并对所放桩点加以保3、先导孔：为了正确掌握地层性状，确立防渗墙底线高程，嵌入相对不透水层，在防垂直铺塑施工方案淮北大堤怀远段第 II 标段(1+6~111+758)加固工程渗墙轴线上每隔 50m 钻一先导孔，孔深超出设计墙体深度 1.5m,局部地质条件变化大的地段适合加密孔数。对先导孔钻取的芯样要进行判定并描绘绘出地质剖面图，以指导施工.4、导槽开挖及支护，依照槽中心线对称开挖导槽，以控制槽孔的方向和地点，安徽水利...
