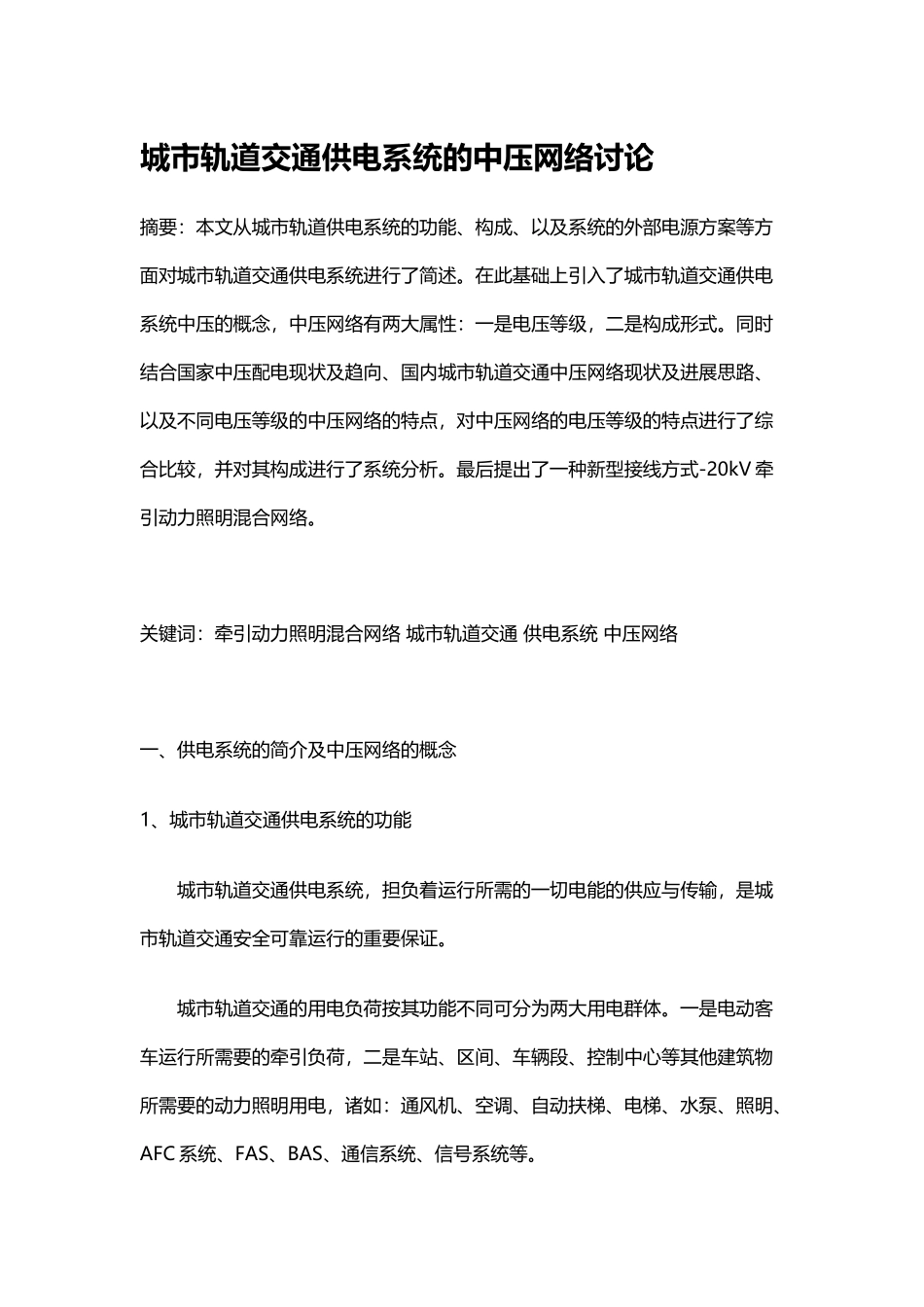

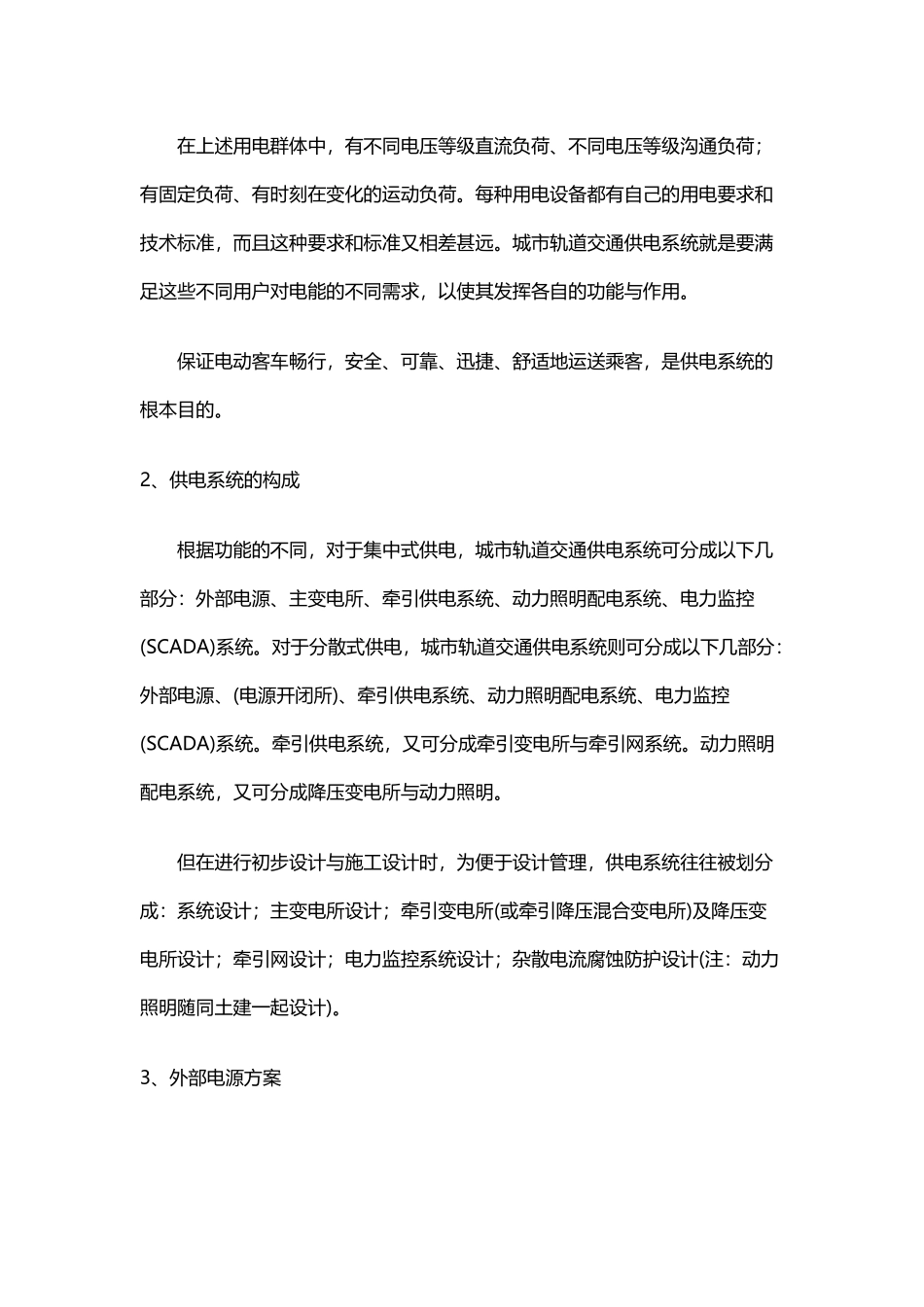

城市轨道交通供电系统的中压网络讨论(16 页)Good is good, but better carries it.精益求精，善益求善。城市轨道交通供电系统的中压网络讨论摘要：本文从城市轨道供电系统的功能、构成、以及系统的外部电源方案等方面对城市轨道交通供电系统进行了简述。在此基础上引入了城市轨道交通供电系统中压的概念，中压网络有两大属性：一是电压等级，二是构成形式。同时结合国家中压配电现状及趋向、国内城市轨道交通中压网络现状及进展思路、以及不同电压等级的中压网络的特点，对中压网络的电压等级的特点进行了综合比较，并对其构成进行了系统分析。最后提出了一种新型接线方式-20kV 牵引动力照明混合网络。关键词：牵引动力照明混合网络 城市轨道交通 供电系统 中压网络 一、供电系统的简介及中压网络的概念1、城市轨道交通供电系统的功能 城市轨道交通供电系统，担负着运行所需的一切电能的供应与传输，是城市轨道交通安全可靠运行的重要保证。 城市轨道交通的用电负荷按其功能不同可分为两大用电群体。一是电动客车运行所需要的牵引负荷，二是车站、区间、车辆段、控制中心等其他建筑物所需要的动力照明用电，诸如：通风机、空调、自动扶梯、电梯、水泵、照明、AFC 系统、FAS、BAS、通信系统、信号系统等。 在上述用电群体中，有不同电压等级直流负荷、不同电压等级沟通负荷；有固定负荷、有时刻在变化的运动负荷。每种用电设备都有自己的用电要求和技术标准，而且这种要求和标准又相差甚远。城市轨道交通供电系统就是要满足这些不同用户对电能的不同需求，以使其发挥各自的功能与作用。 保证电动客车畅行，安全、可靠、迅捷、舒适地运送乘客，是供电系统的根本目的。2、供电系统的构成 根据功能的不同，对于集中式供电，城市轨道交通供电系统可分成以下几部分：外部电源、主变电所、牵引供电系统、动力照明配电系统、电力监控(SCADA)系统。对于分散式供电，城市轨道交通供电系统则可分成以下几部分：外部电源、(电源开闭所)、牵引供电系统、动力照明配电系统、电力监控(SCADA)系统。牵引供电系统，又可分成牵引变电所与牵引网系统。动力照明配电系统，又可分成降压变电所与动力照明。 但在进行初步设计与施工设计时，为便于设计管理，供电系统往往被划分成：系统设计；主变电所设计；牵引变电所(或牵引降压混合变电所)及降压变电所设计；牵引网设计；电力监控系统设计；杂散电流腐蚀防护设计(注：动力照明随同土建一起设计)。3、...
