城镇污水处理厂处理工艺设计

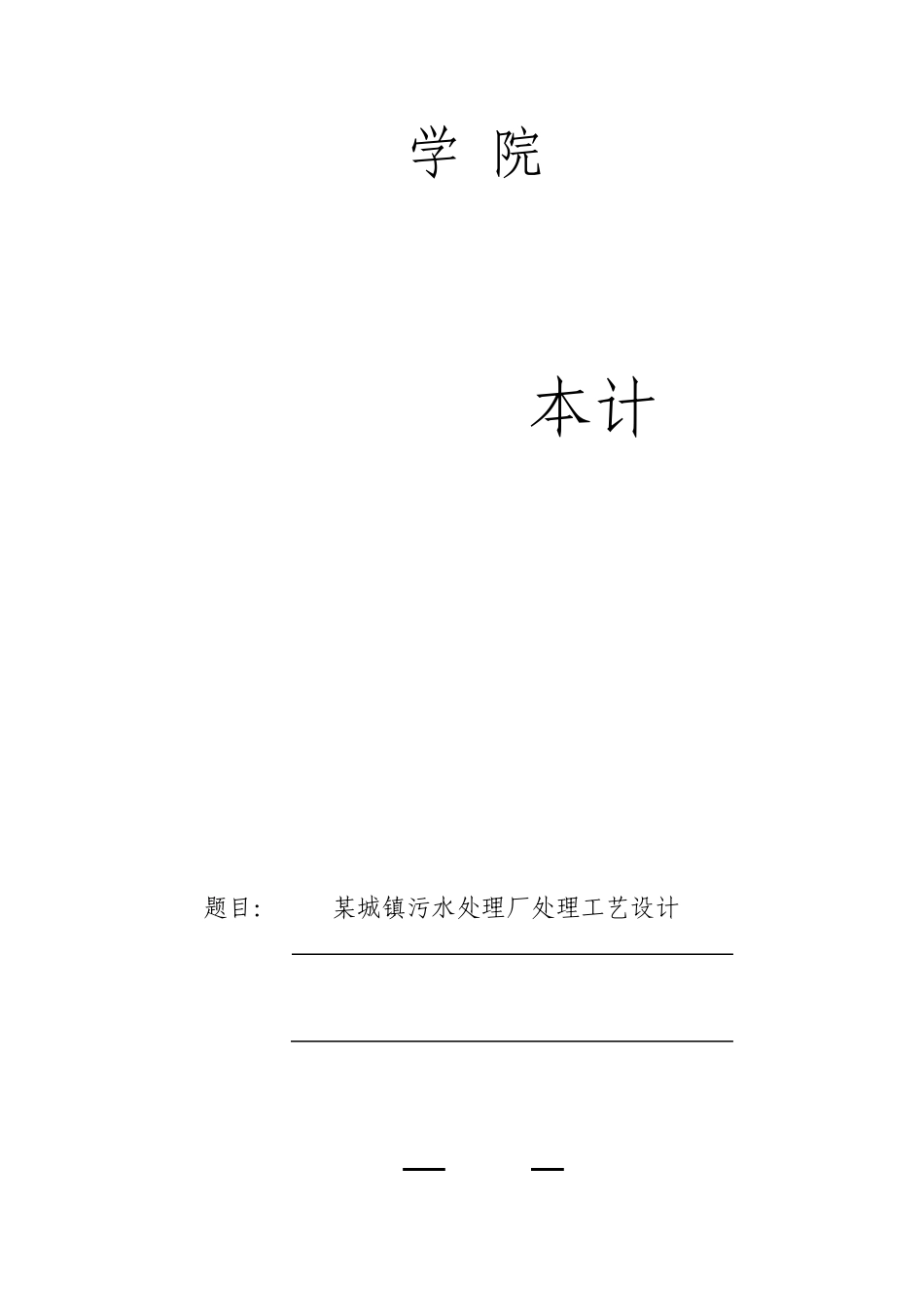

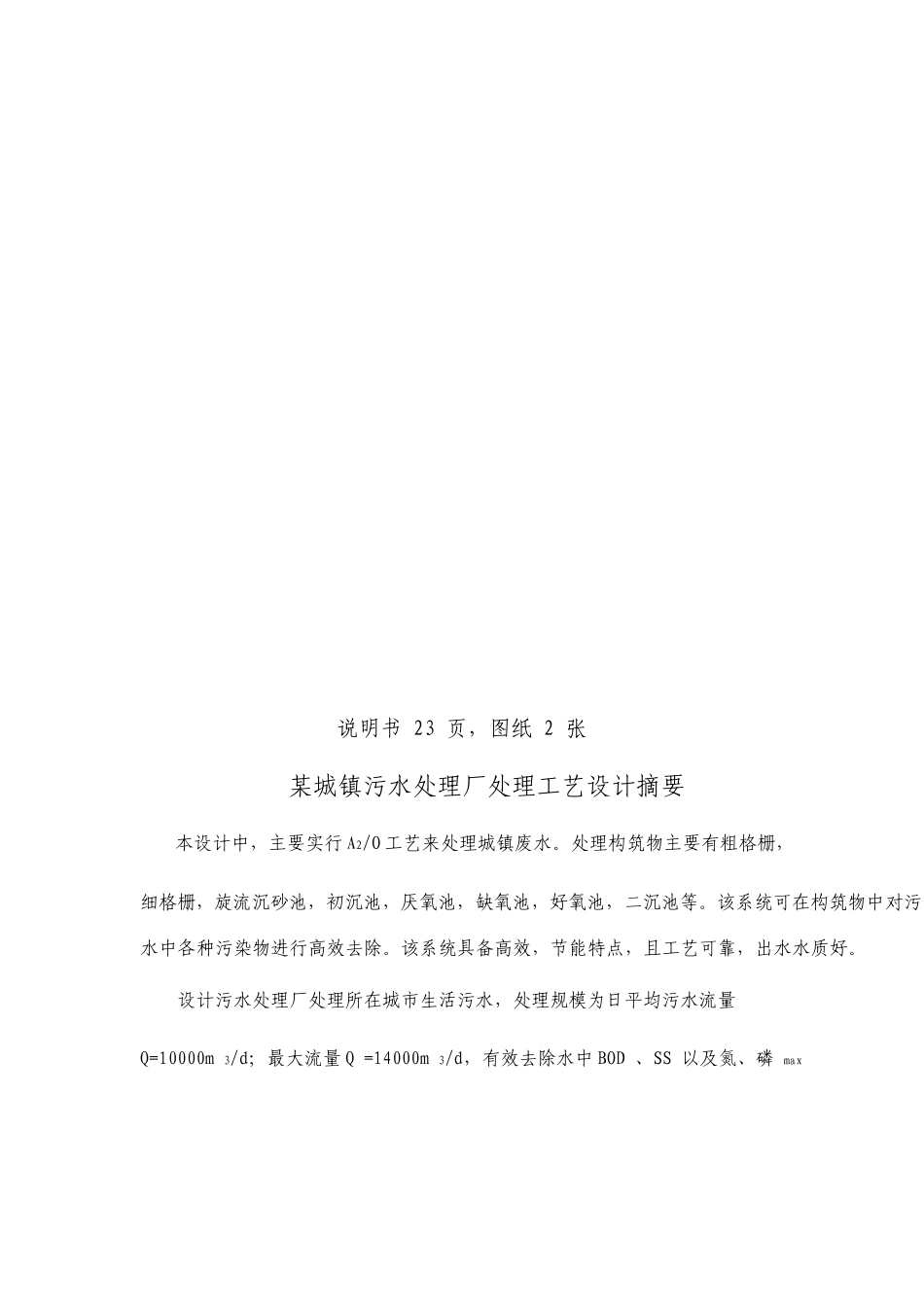

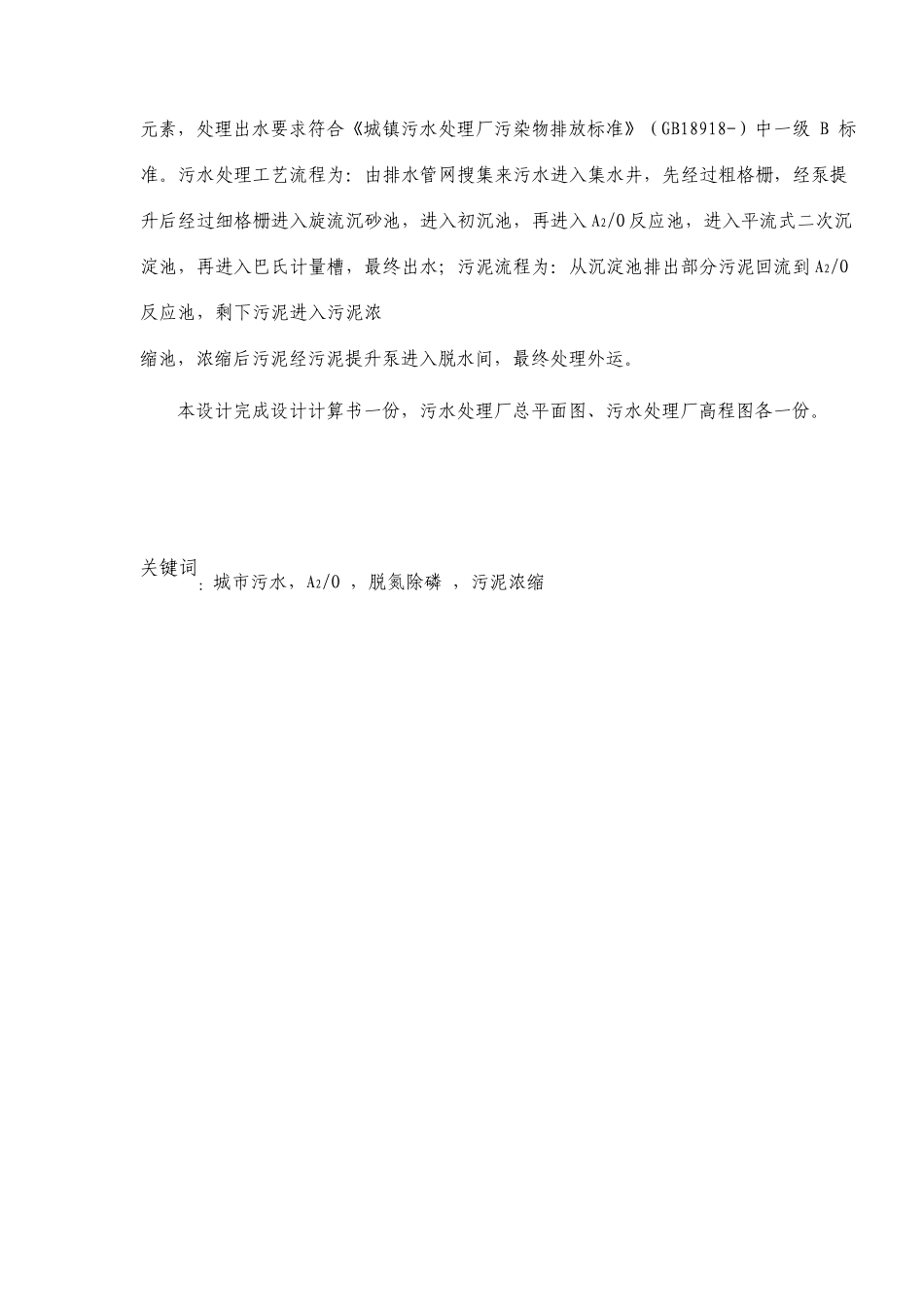

学 院 本计 题目： 某城镇污水处理厂处理工艺设计 说明书 23 页，图纸 2 张 某城镇污水处理厂处理工艺设计摘要 本设计中，主要实行 A2/O 工艺来处理城镇废水。处理构筑物主要有粗格栅，细格栅，旋流沉砂池，初沉池，厌氧池，缺氧池，好氧池，二沉池等。该系统可在构筑物中对污水中各种污染物进行高效去除。该系统具备高效，节能特点，且工艺可靠，出水水质好。 设计污水处理厂处理所在城市生活污水，处理规模为日平均污水流量Q=10000m 3/d；最大流量 Q =14000m 3/d，有效去除水中 BOD 、SS 以及氮、磷 max元素，处理出水要求符合《城镇污水处理厂污染物排放标准》（GB18918-）中一级 B 标准。污水处理工艺流程为：由排水管网搜集来污水进入集水井，先经过粗格栅，经泵提升后经过细格栅进入旋流沉砂池，进入初沉池，再进入 A2/O 反应池，进入平流式二次沉淀池，再进入巴氏计量槽，最终出水；污泥流程为：从沉淀池排出部分污泥回流到 A2/O反应池，剩下污泥进入污泥浓缩池，浓缩后污泥经污泥提升泵进入脱水间，最终处理外运。 本设计完成设计计算书一份，污水处理厂总平面图、污水处理厂高程图各一份。 关键词：城市污水，A2/O ，脱氮除磷 ，污泥浓缩 目 录 1 序言................................................................................1 1.1 课程设计目标......................................................................1 1.2 设计依据与标准....................................................................1 1.2.1 设计原始资料.....................................................................1 1.2.2 设计标准.........................................................................2 1.2.3 工艺流程.........................................................................2 2 处理构筑物设计与计算...............................................................3 2.1 泵前中格栅设计计算................................................................3 2.1.1 格栅设计要求...................................................................3 2. 1.2 格栅尺寸计算.....................................................................4 2.2 污水提升泵房设计计算.........................................................
