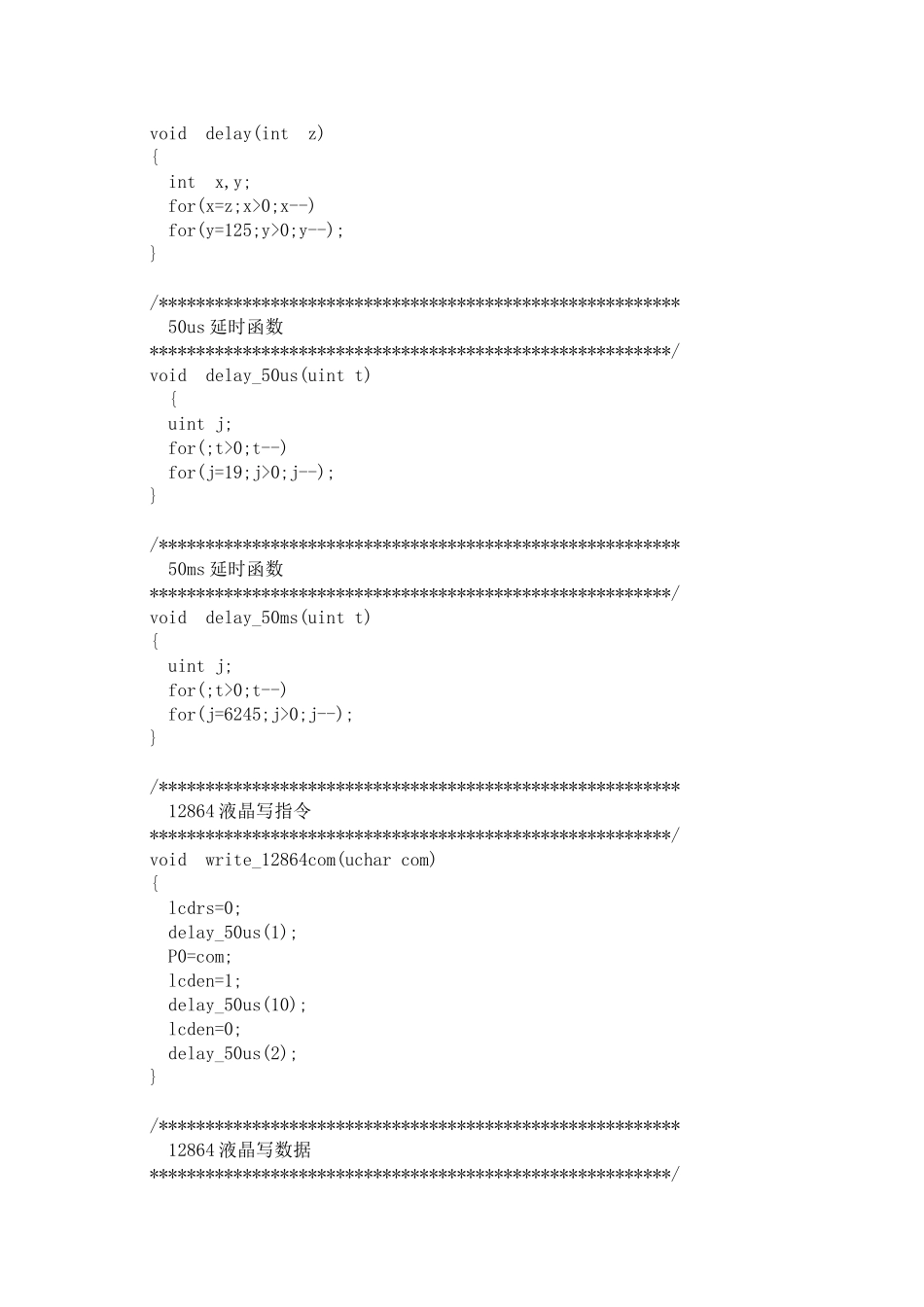

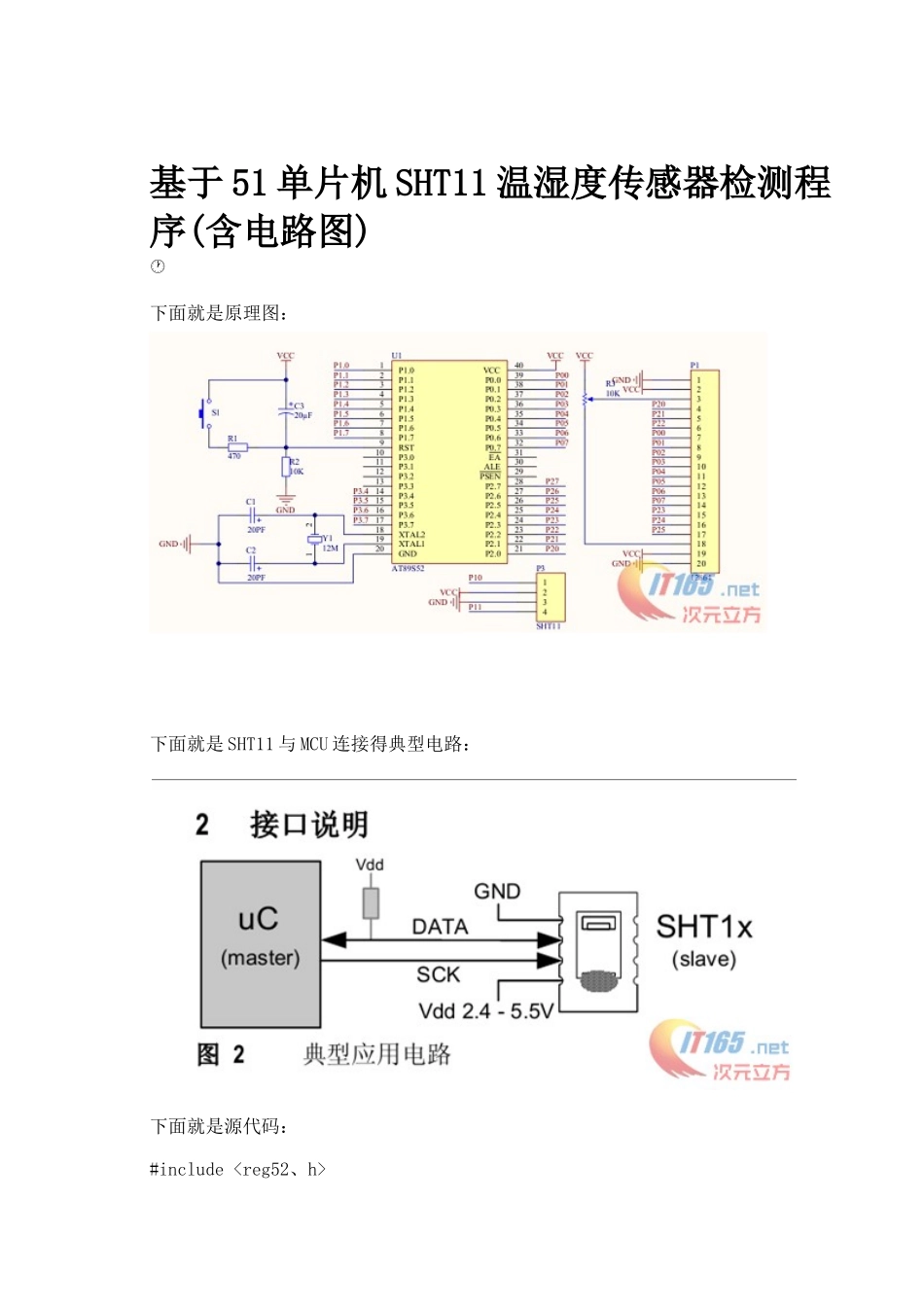

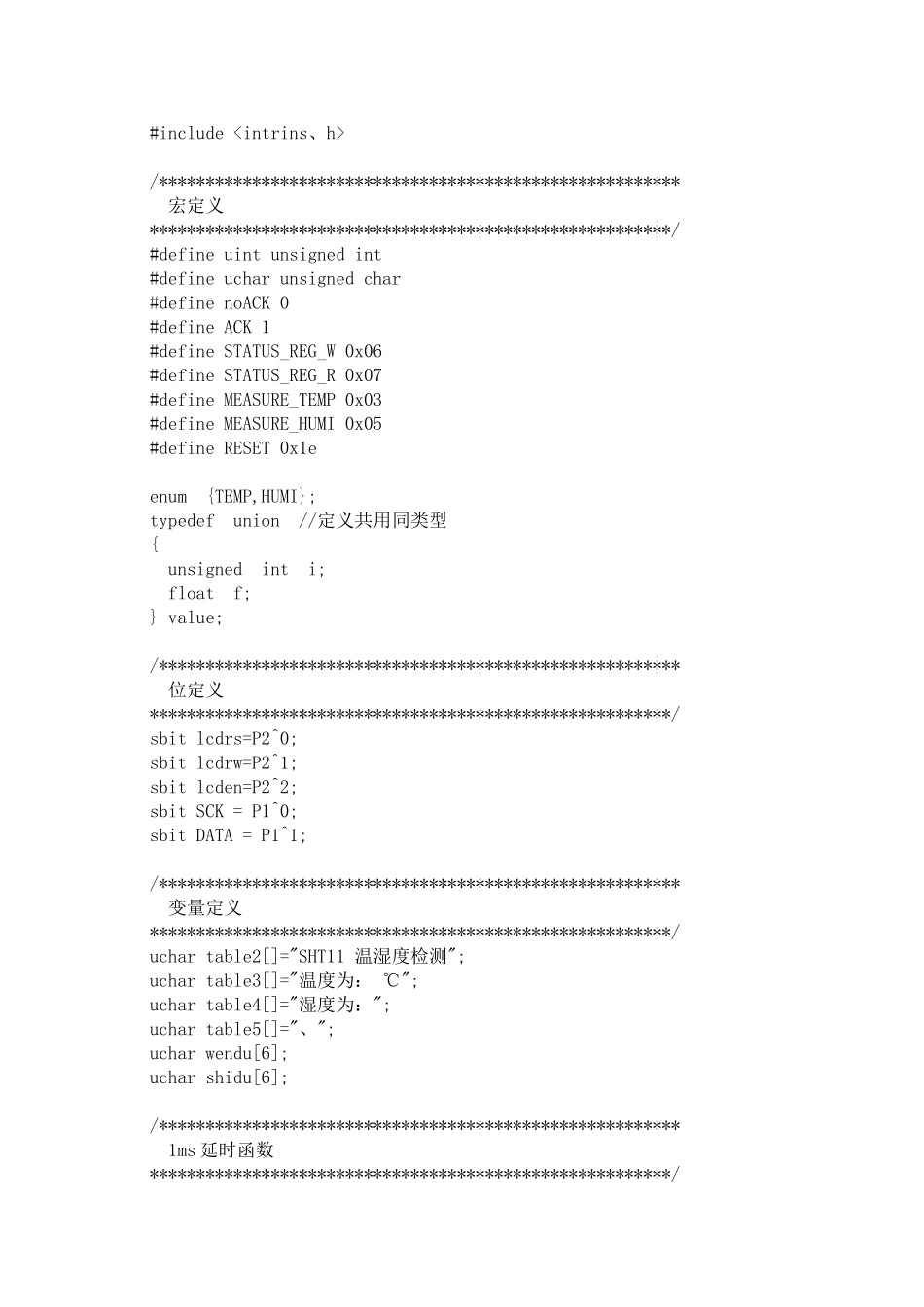

基于 51 单片机 SHT11 温湿度传感器检测程序(含电路图) 下面就是原理图：下面就是 SHT11 与 MCU 连接得典型电路：下面就是源代码：#include #include /******************************************************** 宏定义********************************************************/#define uint unsigned int#define uchar unsigned char#define noACK 0#define ACK 1#define STATUS_REG_W 0x06#define STATUS_REG_R 0x07#define MEASURE_TEMP 0x03#define MEASURE_HUMI 0x05#define RESET 0x1eenum {TEMP,HUMI};typedef union //定义共用同类型{ unsigned int i; float f;} value;/******************************************************** 位定义********************************************************/sbit lcdrs=P2^0;sbit lcdrw=P2^1;sbit lcden=P2^2;sbit SCK = P1^0;sbit DATA = P1^1;/******************************************************** 变量定义********************************************************/uchar table2[]="SHT11 温湿度检测";uchar table3[]="温度为： ℃";uchar table4[]="湿度为：";uchar table5[]="、";uchar wendu[6];uchar shidu[6];/******************************************************** 1ms 延时函数********************************************************/void delay(int z){ int x,y; for(x=z;x>0;x--) for(y=125;y>0;y--);}/******************************************************** 50us 延时函数********************************************************/void delay_50us(uint t) { uint j; for(;t>0;t--) for(j=19;j>0;j--);}/******************************************************** 50ms 延时函数********************************************************/void delay_50ms(uint t){ uint j; for(;t>0;t--) for(j=6245;j>0;j--);}/******************************************************** 12864 液晶写指令********************************************************/void write_12864com(uchar com){ lcdrs=0; delay_50us(1); P0=com; lcden=1; delay_50us(10); lcden=0; delay_50us(2);}/*********************************************...
