基于BIM技术的弧形梁板结构施工工法

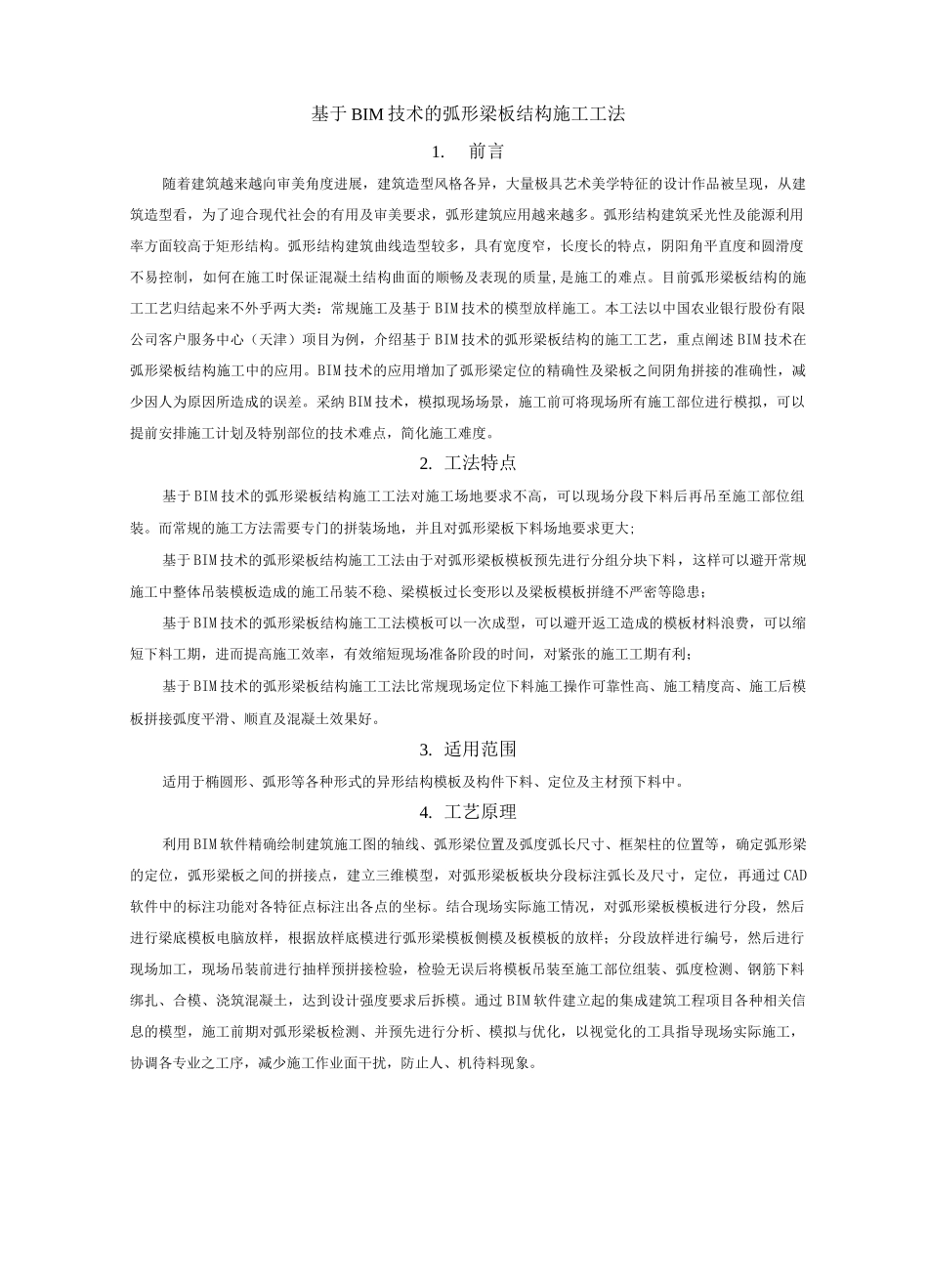

基于 BIM 技术的弧形梁板结构施工工法1.前言随着建筑越来越向审美角度进展，建筑造型风格各异，大量极具艺术美学特征的设计作品被呈现，从建筑造型看，为了迎合现代社会的有用及审美要求，弧形建筑应用越来越多。弧形结构建筑采光性及能源利用率方面较高于矩形结构。弧形结构建筑曲线造型较多，具有宽度窄，长度长的特点，阴阳角平直度和圆滑度不易控制，如何在施工时保证混凝土结构曲面的顺畅及表现的质量,是施工的难点。目前弧形梁板结构的施工工艺归结起来不外乎两大类：常规施工及基于 BIM 技术的模型放样施工。本工法以中国农业银行股份有限公司客户服务中心（天津）项目为例，介绍基于 BIM 技术的弧形梁板结构的施工工艺，重点阐述 BIM 技术在弧形梁板结构施工中的应用。BIM 技术的应用增加了弧形梁定位的精确性及梁板之间阴角拼接的准确性，减少因人为原因所造成的误差。采纳 BIM 技术，模拟现场场景，施工前可将现场所有施工部位进行模拟，可以提前安排施工计划及特别部位的技术难点，简化施工难度。2. 工法特点基于 BIM 技术的弧形梁板结构施工工法对施工场地要求不高，可以现场分段下料后再吊至施工部位组装。而常规的施工方法需要专门的拼装场地，并且对弧形梁板下料场地要求更大;基于 BIM 技术的弧形梁板结构施工工法由于对弧形梁板模板预先进行分组分块下料，这样可以避开常规施工中整体吊装模板造成的施工吊装不稳、梁模板过长变形以及梁板模板拼缝不严密等隐患；基于 BIM 技术的弧形梁板结构施工工法模板可以一次成型，可以避开返工造成的模板材料浪费，可以缩短下料工期，进而提高施工效率，有效缩短现场准备阶段的时间，对紧张的施工工期有利；基于 BIM 技术的弧形梁板结构施工工法比常规现场定位下料施工操作可靠性高、施工精度高、施工后模板拼接弧度平滑、顺直及混凝土效果好。3. 适用范围适用于椭圆形、弧形等各种形式的异形结构模板及构件下料、定位及主材预下料中。4. 工艺原理利用 BIM 软件精确绘制建筑施工图的轴线、弧形梁位置及弧度弧长尺寸、框架柱的位置等，确定弧形梁的定位，弧形梁板之间的拼接点，建立三维模型，对弧形梁板板块分段标注弧长及尺寸，定位，再通过 CAD软件中的标注功能对各特征点标注出各点的坐标。结合现场实际施工情况，对弧形梁板模板进行分段，然后进行梁底模板电脑放样，根据放样底模进行弧形梁模板侧模及板模板的放样；分段放样进行编号，然后进行现场加工，现场吊...
