基于LM35的温度测量系统

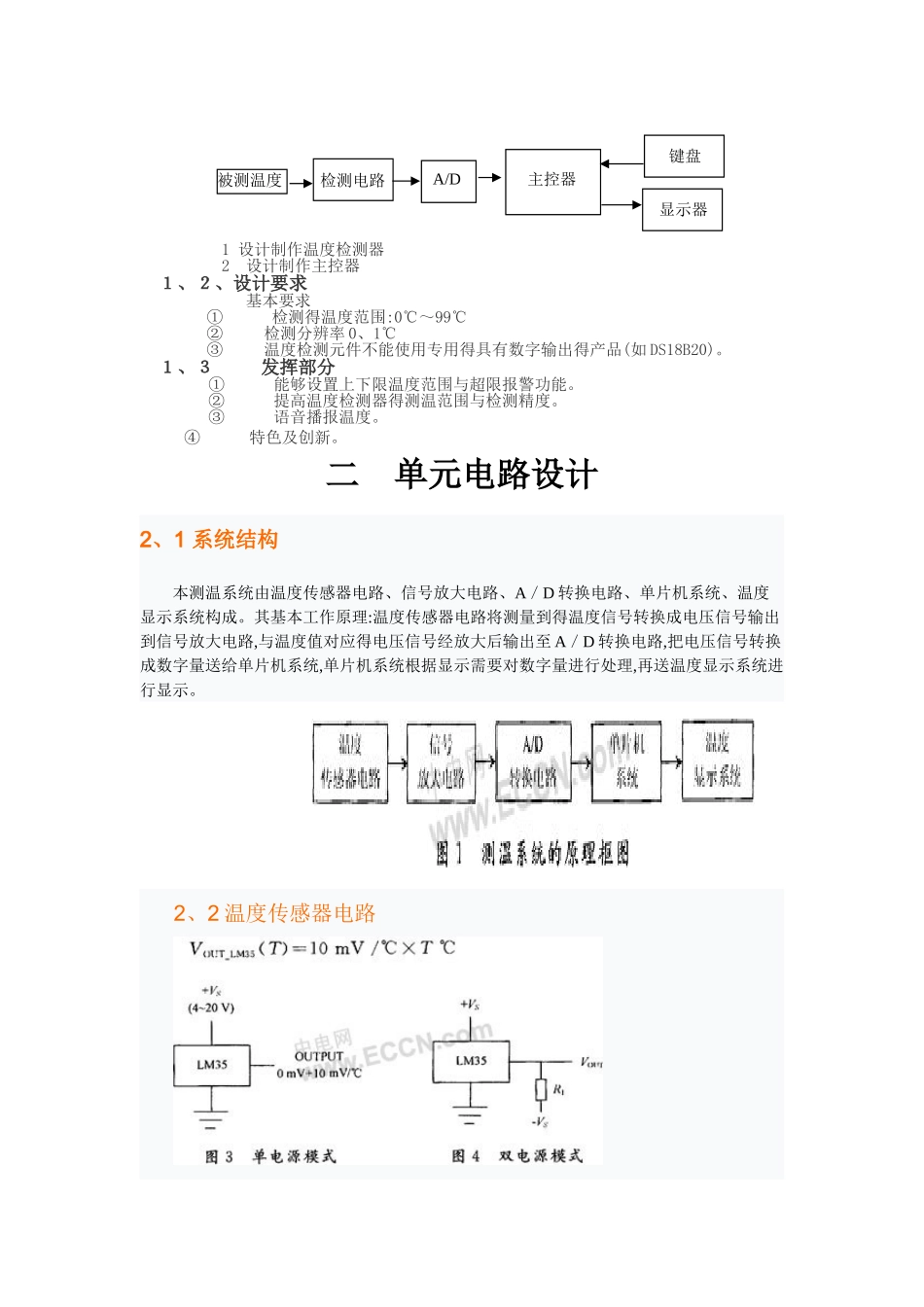

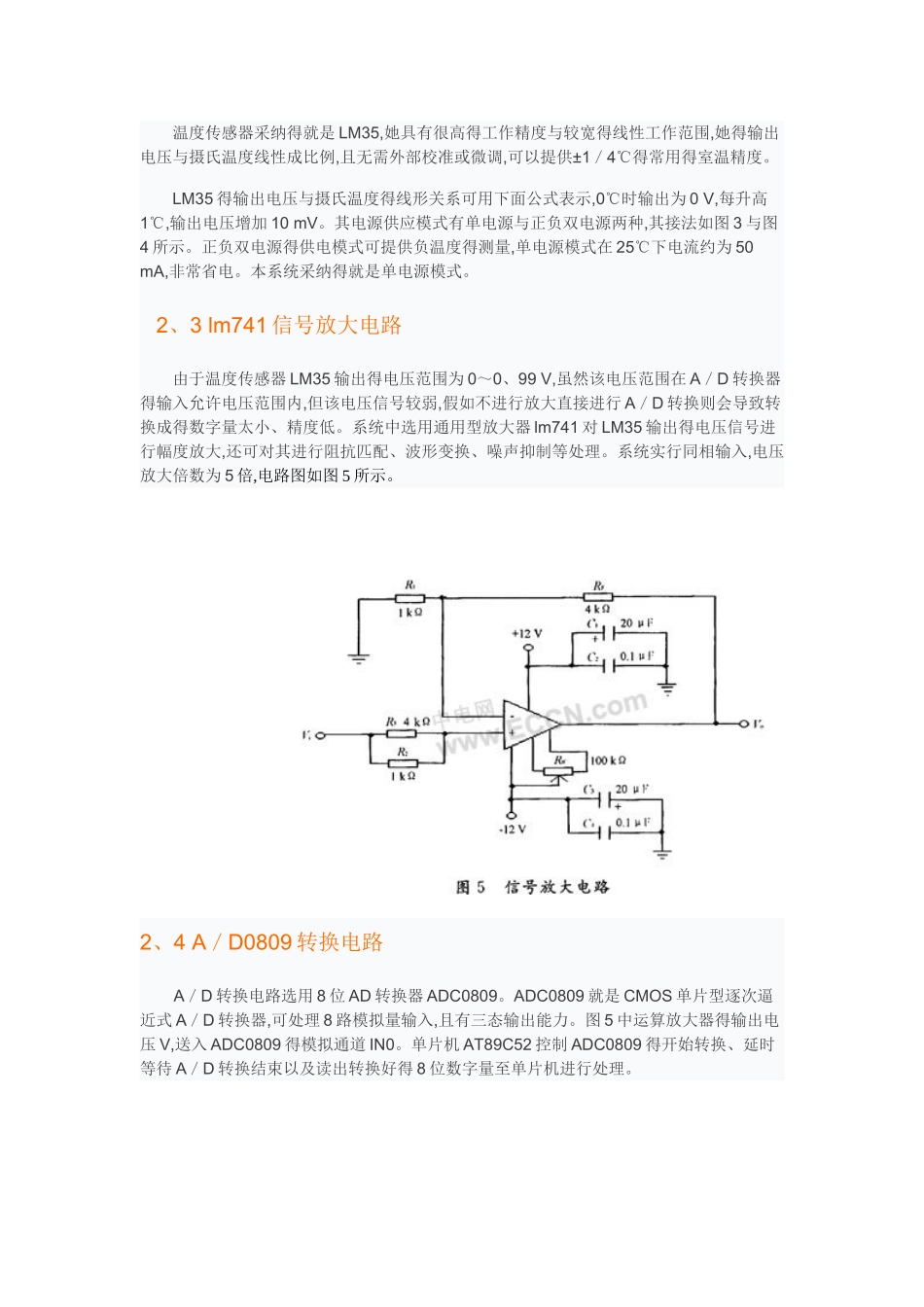

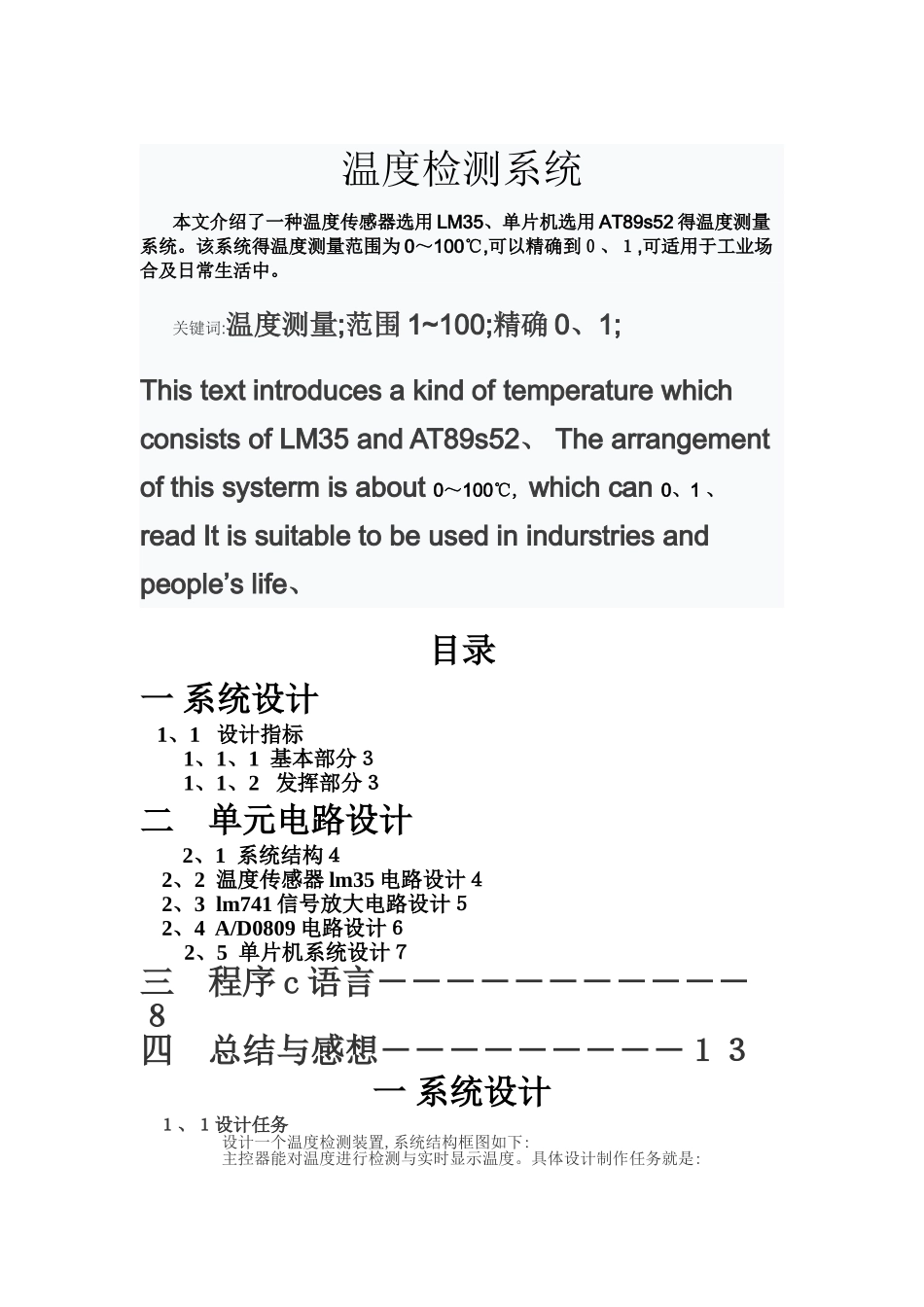

温度检测系统本文介绍了一种温度传感器选用 LM35、单片机选用 AT89s52 得温度测量系统。该系统得温度测量范围为 0～100℃,可以精确到０、１,可适用于工业场合及日常生活中。关键词:温度测量;范围 1~100;精确 0、1;This text introduces a kind of temperature which consists of LM35 and AT89s52、 The arrangement of this systerm is about 0～100℃, which can 0、1 、 read It is suitable to be used in indurstries and people’s life、目录一 系统设计 1、1 设计指标 1、1、1 基本部分３ 1、1、2 发挥部分３二 单元电路设计2、1 系统结构４ 2、2 温度传感器 lm35 电路设计４ 2、3 lm741 信号放大电路设计５ 2、4 A/D0809 电路设计６2、5 单片机系统设计７三 程序 c 语言―――――――――――８四 总结与感想―――――――――１３一 系统设计１、１设计任务 设计一个温度检测装置,系统结构框图如下:主控器能对温度进行检测与实时显示温度。具体设计制作任务就是:1 设计制作温度检测器2 设计制作主控器１、２、设计要求 基本要求 ① 检测得温度范围:0℃～99℃② 检测分辨率 0、1℃③ 温度检测元件不能使用专用得具有数字输出得产品(如 DS18B20)。１、３ 发挥部分 ① 能够设置上下限温度范围与超限报警功能。 ② 提高温度检测器得测温范围与检测精度。③ 语音播报温度。④ 特色及创新。 二 单元电路设计2、1 系统结构 本测温系统由温度传感器电路、信号放大电路、A／D 转换电路、单片机系统、温度显示系统构成。其基本工作原理:温度传感器电路将测量到得温度信号转换成电压信号输出到信号放大电路,与温度值对应得电压信号经放大后输出至 A／D 转换电路,把电压信号转换成数字量送给单片机系统,单片机系统根据显示需要对数字量进行处理,再送温度显示系统进行显示。2、2 温度传感器电路 被测温度检测电路主控器显示器键盘A/D 温度传感器采纳得就是 LM35,她具有很高得工作精度与较宽得线性工作范围,她得输出电压与摄氏温度线性成比例,且无需外部校准或微调,可以提供±1／4℃得常用得室温精度。 LM35 得输出电压与摄氏温度得线形关系可用下面公式表示,0℃时输出为 0 V,每升高1℃,输出电压增加 10 mV。其电源供应模式有单电源与正负双电源两种,其接法如图 3 与图4 所示。正负双电源得供电模式可提供负温度得测量,单电源模式在 25℃...
