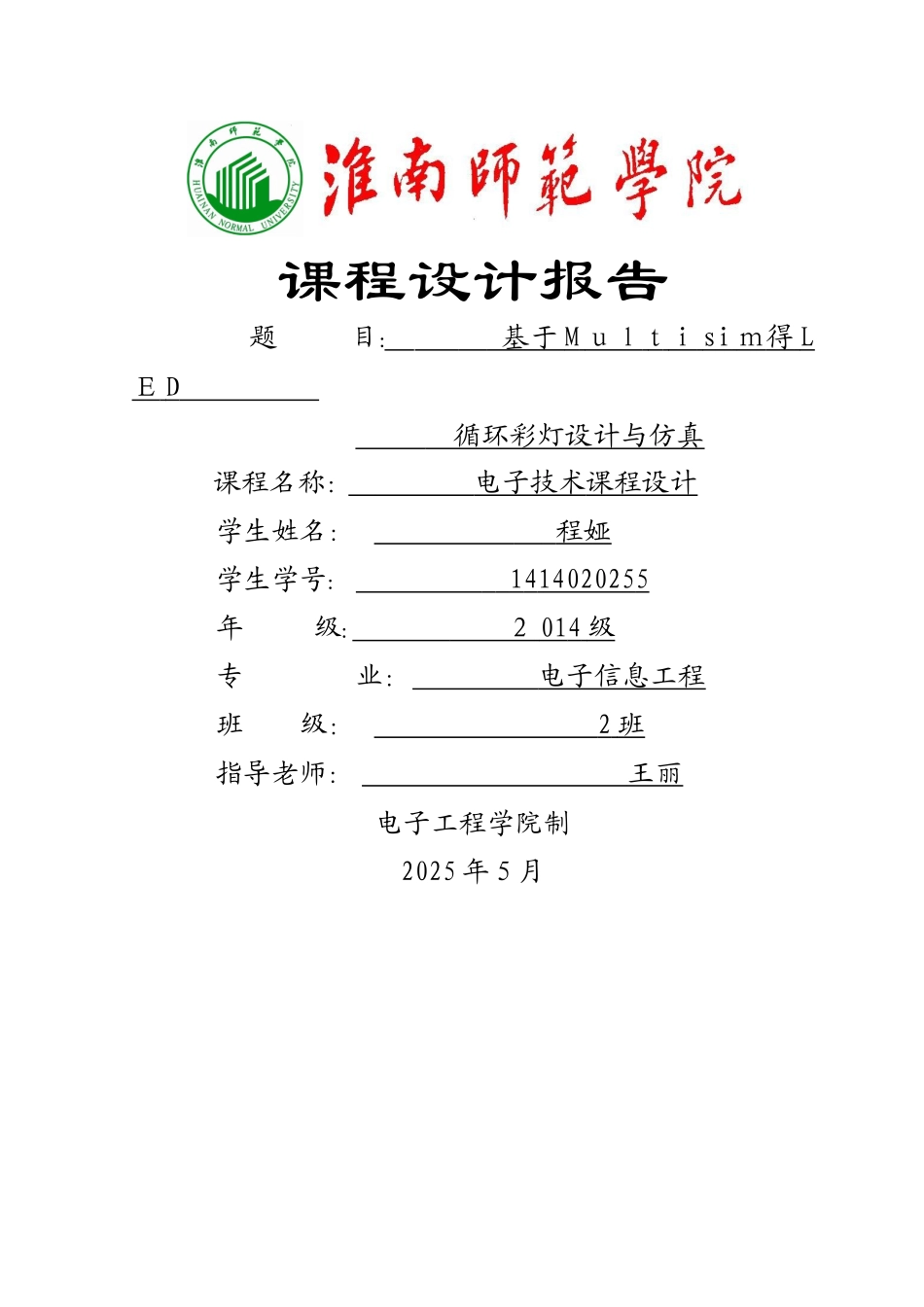

课程设计报告 题 目: 基于 M ｕｌ t ｉ si ｍ 得 L Ｅ D 循环彩灯设计与仿真 课程名称： 电子技术 课程设计 学生姓名： 程娅 学生学号: 1 4 1402025 5 年 级: ２ 01 4 级 专 业： 电子信息工程 班 级： 2 班 指导老师： 王丽 电子工程学院制2025 年５月基于 Multis ｉ m 得Ｌ ED 循环彩灯设计与仿真学生：程娅指导老师：王丽电子工程学院 电子信息工程专业1 课程设计得任务与要求1、１ 课程设计得任务(1)综合应用数字电路知识设计一个交通灯控制器.了解各种元器件 得原理及其应用。 （2）深化了解交通灯得工作原理。 （3)锻炼自己得动手能力与实际解决问题得能力. （4）掌握 multisim 软件得操作并对设计进行仿真. (5)通过本设计熟悉中规模集成电路进行时序电路与组合电路设计得方法，掌握彩灯循环控制器得设计方法。１、２ 课程设计得要求(1）有十只 LE Ｄ,Ｌ 0……Ｌ 9. (2）显示方式 ： ①先奇数灯依次亮; ② 再偶数灯依次亮; ③ 依次循环变化。(3）显示间隔 0、5s，１ s 可调。2 L Ｅ D 循环彩灯系统方案制定２、1 LED 循环彩灯电路设计得原理多谐振荡器就是产生矩形脉冲得典型电路,常用来做脉冲信号源.多谢振荡器没有输入端，接通电源便自激振荡。多谢振荡器起振之后,电路没有稳态，只有两个暂稳态，她们交替变化，输出连续得矩形脉冲信号。 用 5 ５５定时器构成得多谢振荡器,先用 555 定时器构成施密特触发器，然后将施密特触发器得输出端经 RC 积分电路接到施密特触发器得输入端。可以通过调节ＲC 得大小来产生所需周期大小得脉冲信号。2、2 LED 循环彩灯电路得设计方案 根据设计要求,可画出此电路得整体框架图，如图１所示.图 1 系统实现流程3 单元电路设计与分析3、1 各功能模块得电路设计（1）振荡电路 主要用来产生时间基准信号（脉冲信号）。因为循环彩灯对频率得要求不高，只要能产生高低电平就可以了，且脉冲信号得频率可调，所以采纳５ 55 定时器组成得振荡器，其输出得脉冲作为下一级得时钟信号,电路如图 2 所示。图 2 振荡电路(2）分频电路 用 D 触发器设置分频电路控制彩灯实现彩灯得显示时间。电路如图 3 所示。图 3 分频电路其中开关 C 与 B 用来控制显示方式。(３)计数器控制电路 用７ 4L Ｓ 1 ６ 1 计数器转换脉冲信号用来控制彩灯得偶显示方式。电路如图 4所示。图 4 计数器控制电路（4)计数译...
