基于PLC全自动洗衣机控制系统

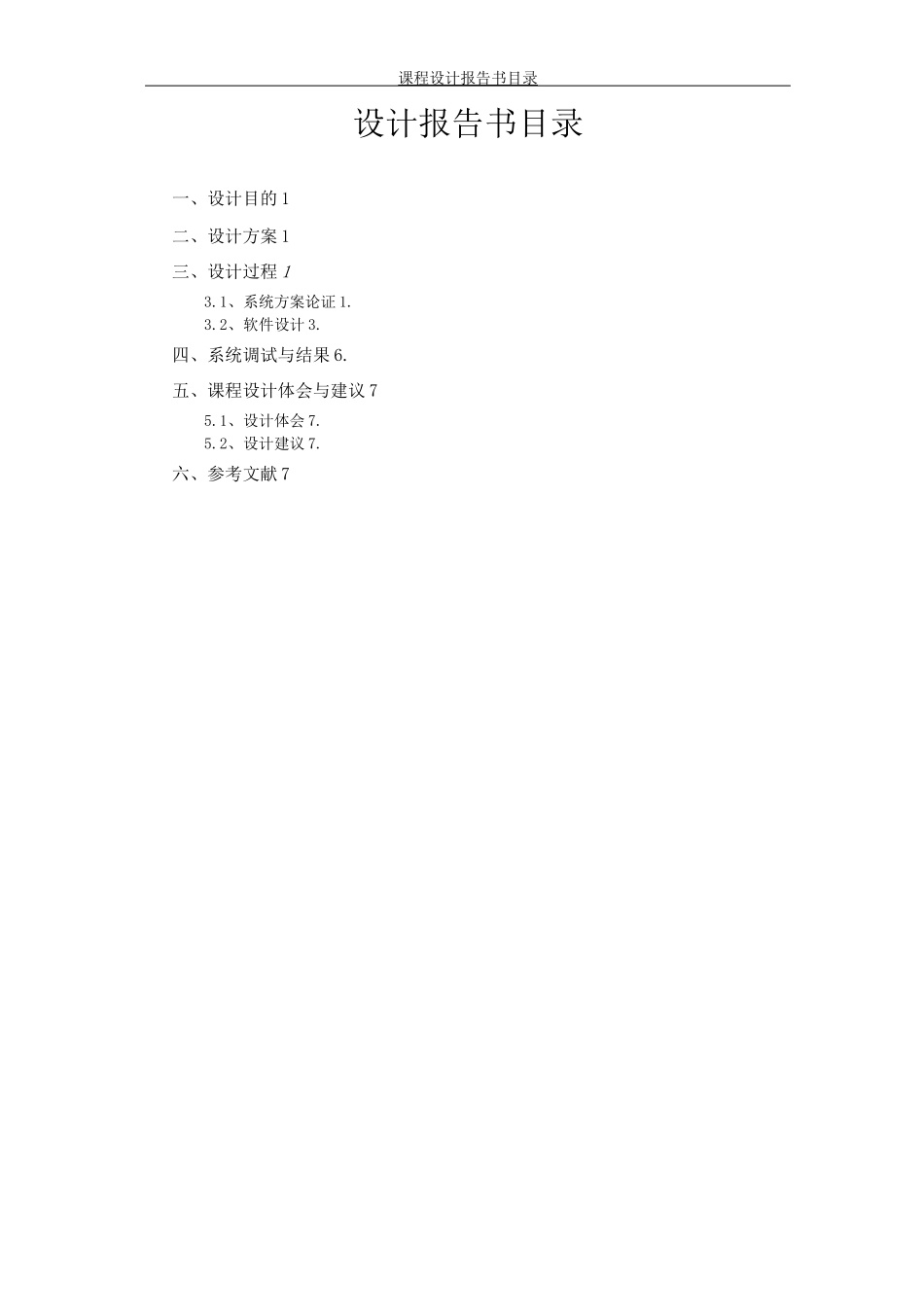

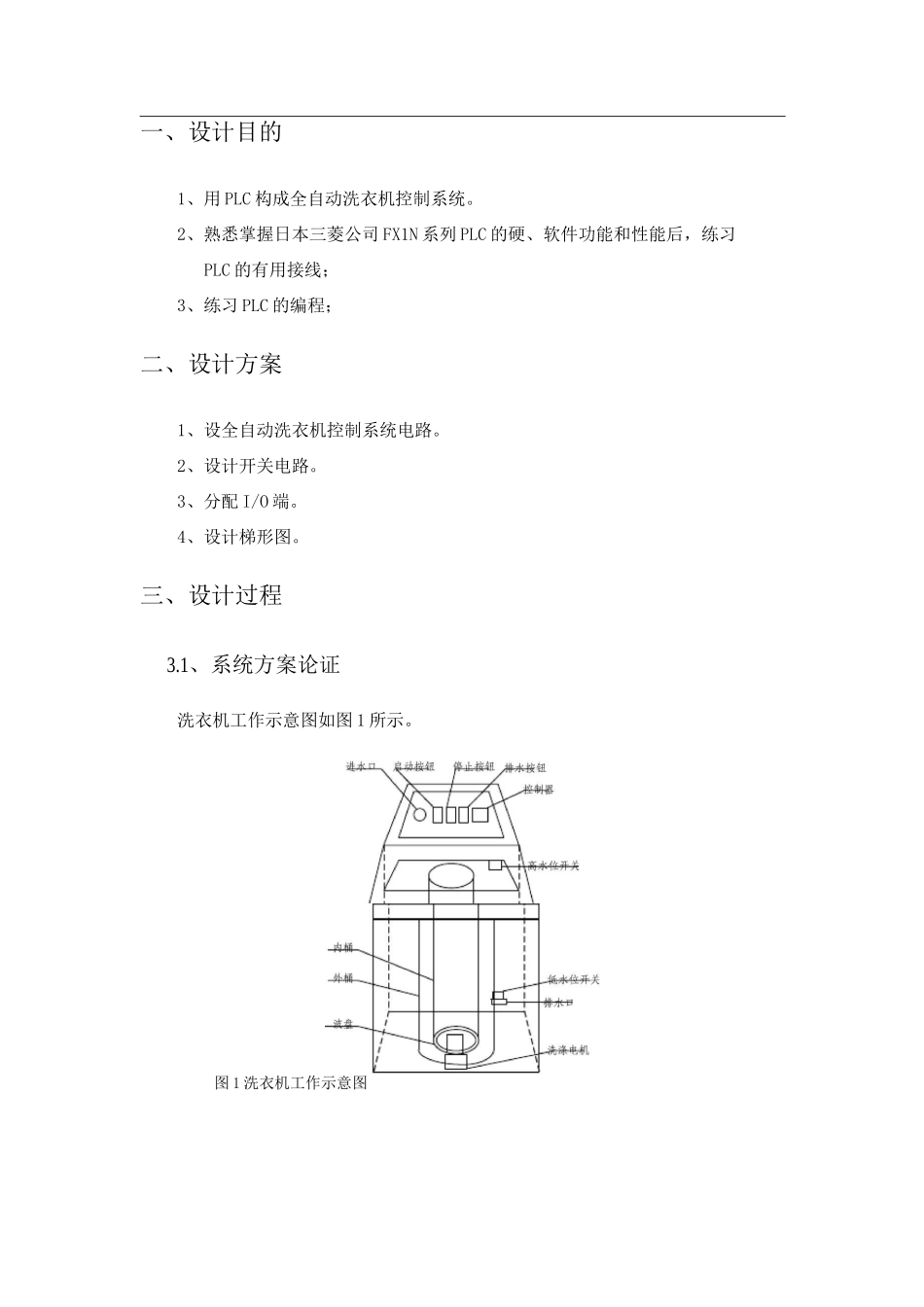

课程设计报告书目录设计报告书目录一、设计目的 1二、设计方案 1三、设计过程 13.1、系统方案论证 1.3.2、软件设计 3.四、系统调试与结果 6.五、课程设计体会与建议 75.1、设计体会 7.5.2、设计建议 7.六、参考文献 7一、设计目的1、用 PLC 构成全自动洗衣机控制系统。2、熟悉掌握日本三菱公司 FX1N 系列 PLC 的硬、软件功能和性能后，练习PLC 的有用接线；3、练习 PLC 的编程；二、设计方案1、设全自动洗衣机控制系统电路。2、设计开关电路。3、分配 I/O 端。4、设计梯形图。三、设计过程3.1、系统方案论证洗衣机工作示意图如图 1 所示。图 1 洗衣机工作示意图全自动洗衣机控制系统方框图如图 2 所示:停机图 2 全自动洗衣机控制系统方框图工作原理：按实验要求将设计好的梯形图程序输入 PC 机，调试正确后经编 程电缆写入 PLC 可编程控制器，连接好开关电路，当 PLC 可编程控制器处于“run” 状态时，摁下启动按钮，全自动洗衣机电路按设计要求循环点亮和熄灭灯管。摁 下停止按钮时，电路停止工作。第次大循环［启动,,大循环满3轶10s暂停洗涤反转脱水排水排水报警3.2 软件设计(1)本设计的系统配置及输入/输出继电器地址分配见表 1：元件端子号作用SB1X0启动按钮SL1X1高水位开关SL2X2低水位开关SB2X3急停按钮SB3X5暂停按钮YV1Y1进水电磁阀KM1Y2电机正转接触器KM2Y3电机反转接触器YV2Y4排水电磁阀YC1Y5脱水电磁离合器KM3Y6报警蜂鸣器表 1 I/O 端分配表(2)I/O 接线图(3)梯形图X0Y1X1Y2X2Y3X3Y4COMX5Y5——IYVI [\KM2IKMI KKM1IKM2 jf-. YV2—p-^l YC1 -II'JItf1 KM3Y6COMCOM— 瑚忠图 3 全自动洗衣机控制系统 I/O 接线图323738464750555859757683图 4 梯形图四、系统调试与结果1、启动 PLC 的编程软件 GX-Developer。2、将按要求设计的梯形图输入软件中，调试正确后经编程电缆写入 PLC 可 编程控制器，连接好开关电路。3、当 PLC 可编程控制器处于“run”状态时，摁下启动按钮，启动时，首 先进水，到高水位时停止进水，开始洗涤。正转洗涤 15s，暂停 3s 后反转洗涤 15s，暂停3s 后再正转洗涤，如此反复 30 次。洗涤结束后，开始排水，当水位 下降到低水位时，进行脱水（同时排水），脱水时间为 10s。这样完成一次从进水 到脱水的大循环过程。经过 3 次上述大循环后（第 2、3 次为漂洗），洗衣完成报 警，报警 10s 后结束全过程，自动停机。M0胞 T4{Y5{Y4K50...
