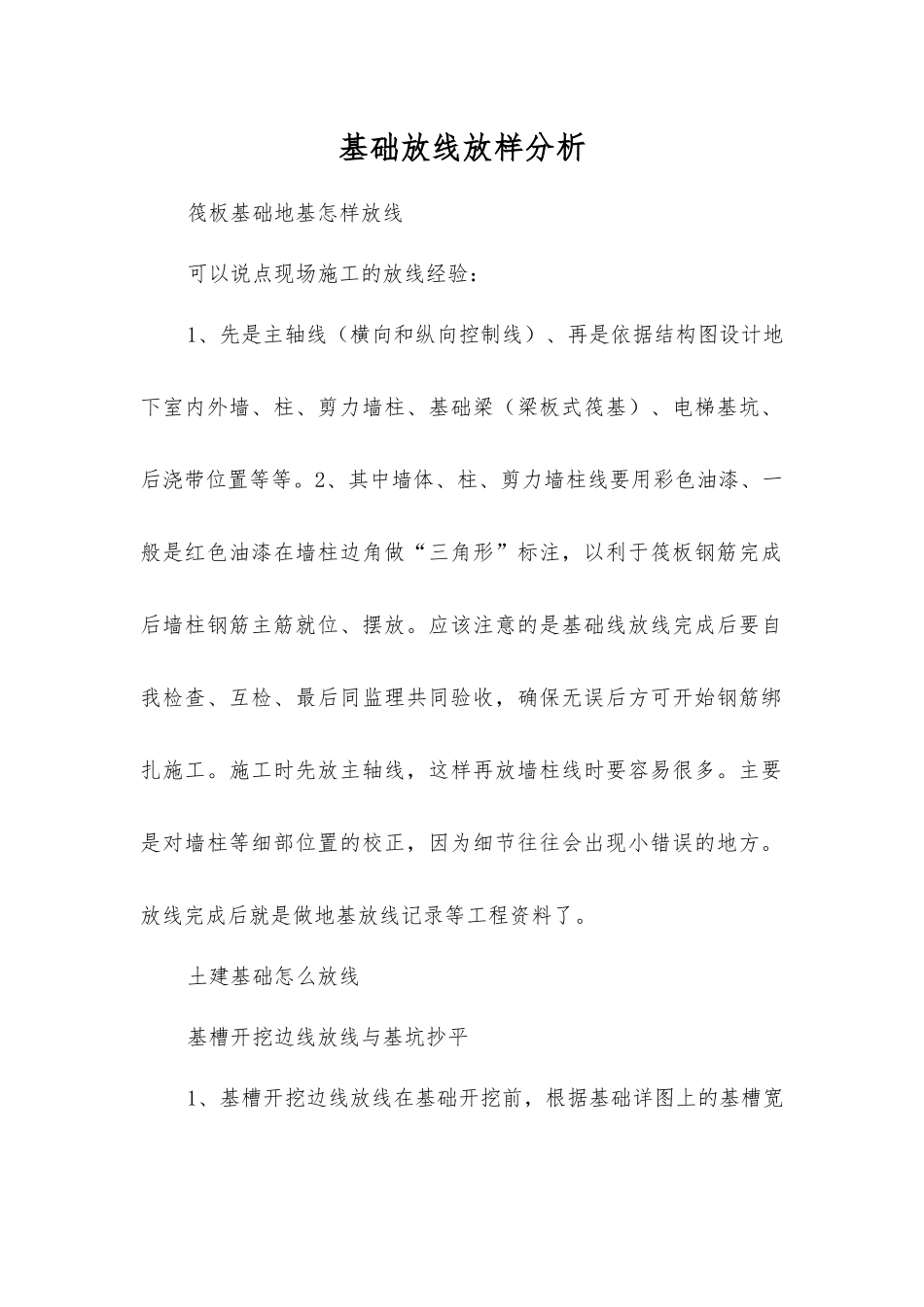

基础放线放样分析

基础放线放样分析筏板基础地基怎样放线可以说点现场施工的放线经验：1、先是主轴线（横向和纵向控制线）、再是依据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。应该注意的是基础线放线完成后要自我检查、互检、最后同监理共同验收，确保无误后方可开始钢筋绑扎施工。施工时先放主轴线，这样再放墙柱线时要容易很多。主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。放线完成后就是做地基放线记录等工程资料了。土建基础怎么放线基槽开挖边线放线与基坑抄平1、基槽开挖边线放线在基础开挖前，根据基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。2、基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔 3~5m 测设一根比槽底设计高程提高0.3~0.5m 的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。水平桩一般用水准仪依据施工现场已测设的±0 标志或龙门板顶面高程来测设的。例：槽底设计高程为-1.700m，欲测设比槽底设计高程高 0.500m 的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0 标志或龙门板顶面上，读取后视读数为 0.774m，求得测设水平桩的应读前视读数 0.774+1.700-0.500=1.974m。然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为 1.974m 时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。基础施工放线基础施工包括垫层和基础墙的施工。1、垫层中线的测设在基础垫层打好后，依据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。由于整个墙身砌筑均以此线为准，所以要进行严格校核。2、垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。假如垫层需支架模板可以直接在模板上弹出标高控制线。基础墙标高的控制：墙中心线投在垫层上，用水...
