基础钎探施工工艺

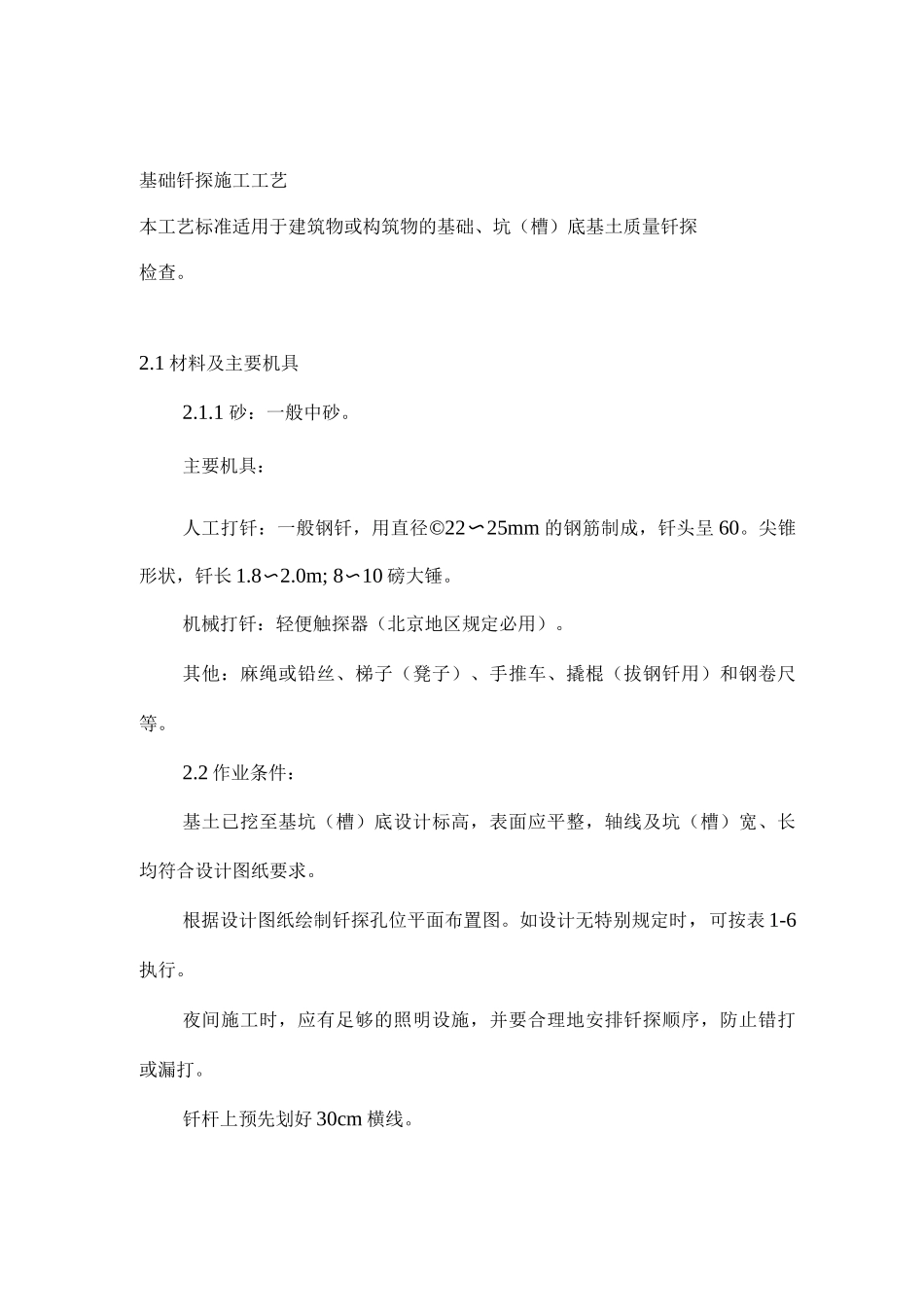

基础钎探施工工艺本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。2.1 材料及主要机具2.1.1 砂：一般中砂。主要机具：人工打钎：一般钢钎，用直径©22〜25mm 的钢筋制成，钎头呈 60。尖锥形状，钎长 1.8〜2.0m; 8〜10 磅大锤。机械打钎：轻便触探器（北京地区规定必用）。其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。2.2 作业条件：基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。根据设计图纸绘制钎探孔位平面布置图。如设计无特别规定时，可按表 1-6执行。夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。钎杆上预先划好 30cm 横线。3.1 工艺流程:放钎点线-就位打钎 拔钎 灌砂I I记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。3.3 就位打钎人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为 50〜70crn，将钎垂直打入土层中。机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为 50cm，把触探杆垂直打入土层中。3.4 记录锤击数。钎杆每打入土层 30cm 时，记录一吹锤击数。钎探深度如设计无规定时，一般按表 l-6 执行。3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。灌砂时，每填入 30cm 左右可用木棍或钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后，统一灌砂一次。钎探孔排列方式表 1-6槽宽(cm)间距(m)深度(m)小于 80中心、一排1.51.580〜2两排错开1.51.5大于 2梅花型1.52.0柱基梅花型1.5〜2.01.5,并不浅于短边3.8 整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。3.9 冬、雨期施工：基土受雨后，不得进行钎探。基土在冬季钎探时，每打几孔后及时掀盖保温材料一次，不得大面积掀盖，以免基土受冻。4.1 保证项目：钎探深度必须符合要求，锤击数记录准确，不得作假。4.2 基本项目钎位基本准确，探孔不...
