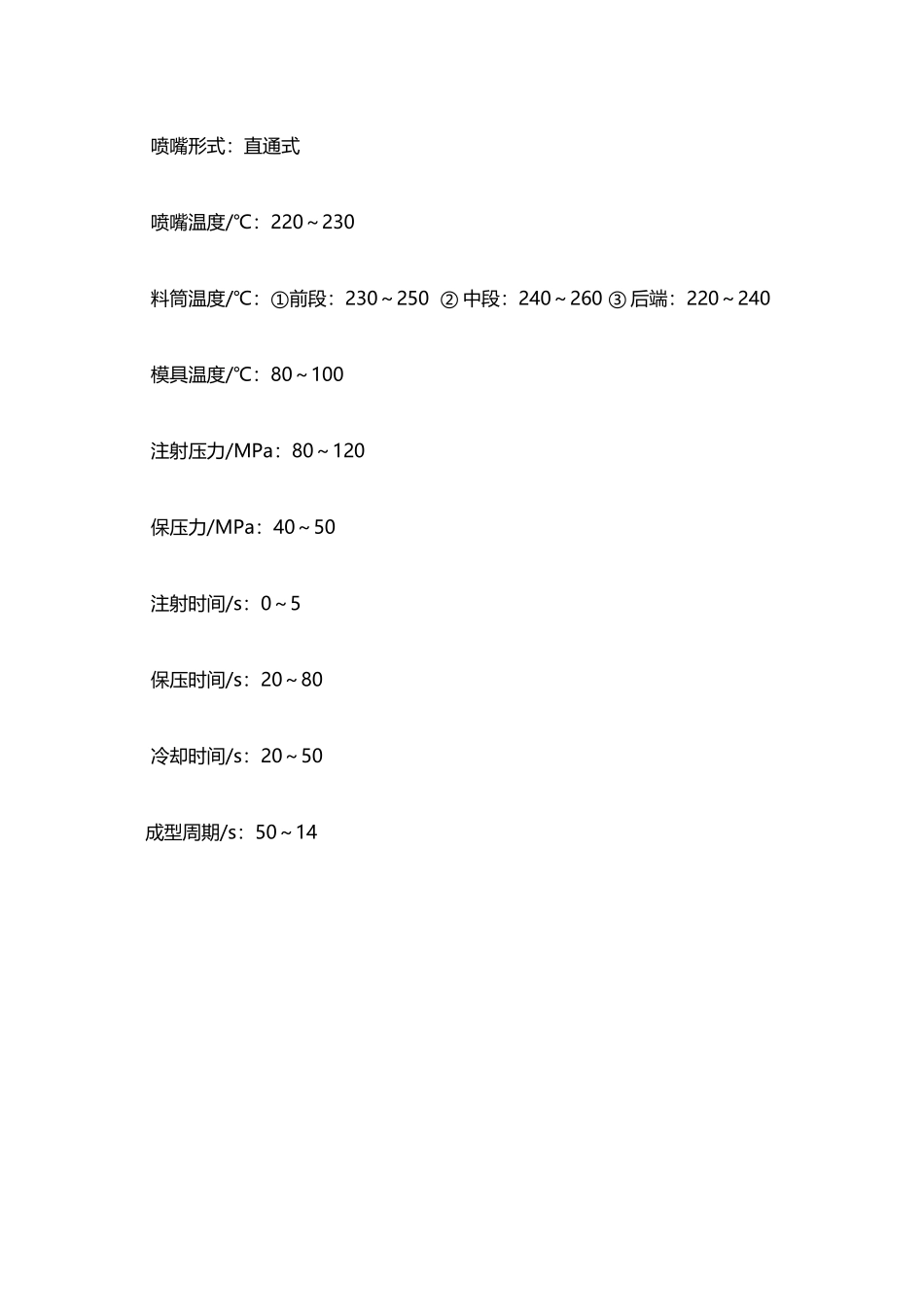

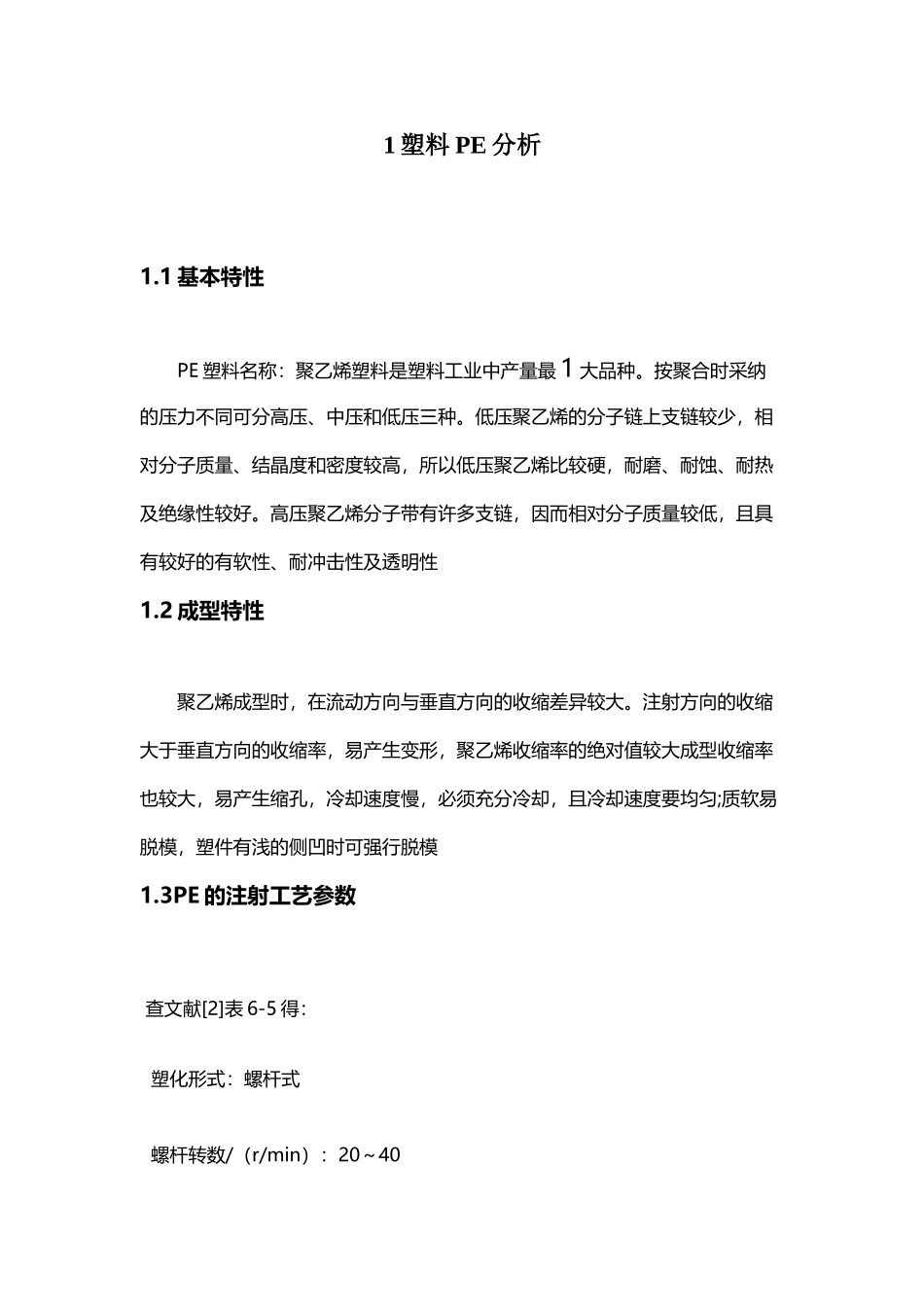

塑料模具设计盒盖课程设计(22 页)Good is good, but better carries it.精益求精，善益求善。1 塑料 PE 分析1.1 基本特性PE 塑料名称：聚乙烯塑料是塑料工业中产量最1 大品种。按聚合时采纳的压力不同可分高压、中压和低压三种。低压聚乙烯的分子链上支链较少，相对分子质量、结晶度和密度较高，所以低压聚乙烯比较硬，耐磨、耐蚀、耐热及绝缘性较好。高压聚乙烯分子带有许多支链，因而相对分子质量较低，且具有较好的有软性、耐冲击性及透明性1.2 成型特性聚乙烯成型时，在流动方向与垂直方向的收缩差异较大。注射方向的收缩大于垂直方向的收缩率，易产生变形，聚乙烯收缩率的绝对值较大成型收缩率 也较大，易产生缩孔，冷却速度慢，必须充分冷却，且冷却速度要均匀;质软易脱模，塑件有浅的侧凹时可强行脱模1.3PE 的注射工艺参数 查文献[2]表 6-5 得：塑化形式：螺杆式螺杆转数/（r/min）：20～40喷嘴形式：直通式喷嘴温度/℃：220～230料筒温度/℃：①前段：230～250 ② 中段：240～260 ③ 后端：220～240模具温度/℃：80～100注射压力/MPa：80～120保压力/MPa：40～50注射时间/s：0～5保压时间/s：20～80冷却时间/s：20～50 成型周期/s：50～142 塑料模的总体设计2.1 塑件的形状尺寸塑件名称：盒盖材料：PE产量：中等批量生产根据实物在 PROE 环境内进行三维造型。 图 2.1 塑 件塑件的工作条件对精度要求一般，因为塑件图中未注公差，所以根据 PE 能可选择其塑件的精度等级为 7 级精度。2.2 型腔数目的决定及排布已知的体积 V 塑或质量 W 塑 ，又因为此产品属大批量生产的小型塑件，但制件尺寸、精度、表面粗糙度一般，综合考虑生产率和生产成本及产品质量等各种因素，以及注射机的型号选择，初步确定采纳一模二腔对称性排布。分流道直径可选 1.5~9.5mm。本设计取值 4mm。由塑件的外形尺寸和机械加工的因素，确定采纳潜浇口，排布图如下图示：图 2.2 型腔数目及排2.3 注射机的选择由于实行的是一模二腔的方案，故其注射总体积及质量就是塑件的体积及质量的二倍：假设：，由注射机最大注射量公式得： （2.1）其中：—注射机的公称质量注射量；K—注射机最大注射量的利用系数，取 0.3；—塑件的总质量；—浇注系统废料的质量。因此：由《塑料模具技术手册》查得注射机的型号为 XS-ZY-125 国产注塑机，其主要技术参数如下：结构型式：卧式理论注射容量：125cm3螺杆直径：42mm注射压力：150MPa...
