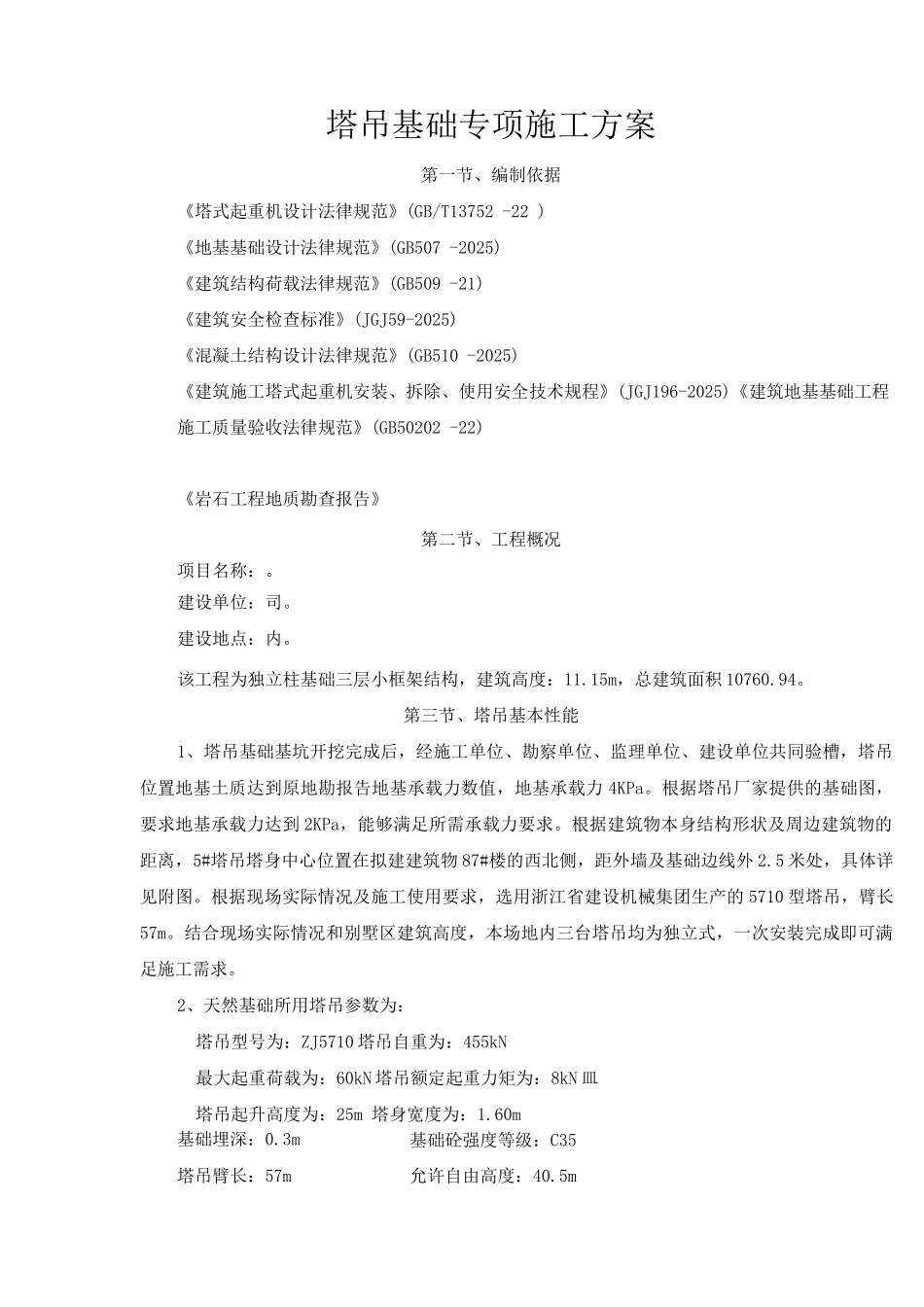

塔吊基础专项施工方案3

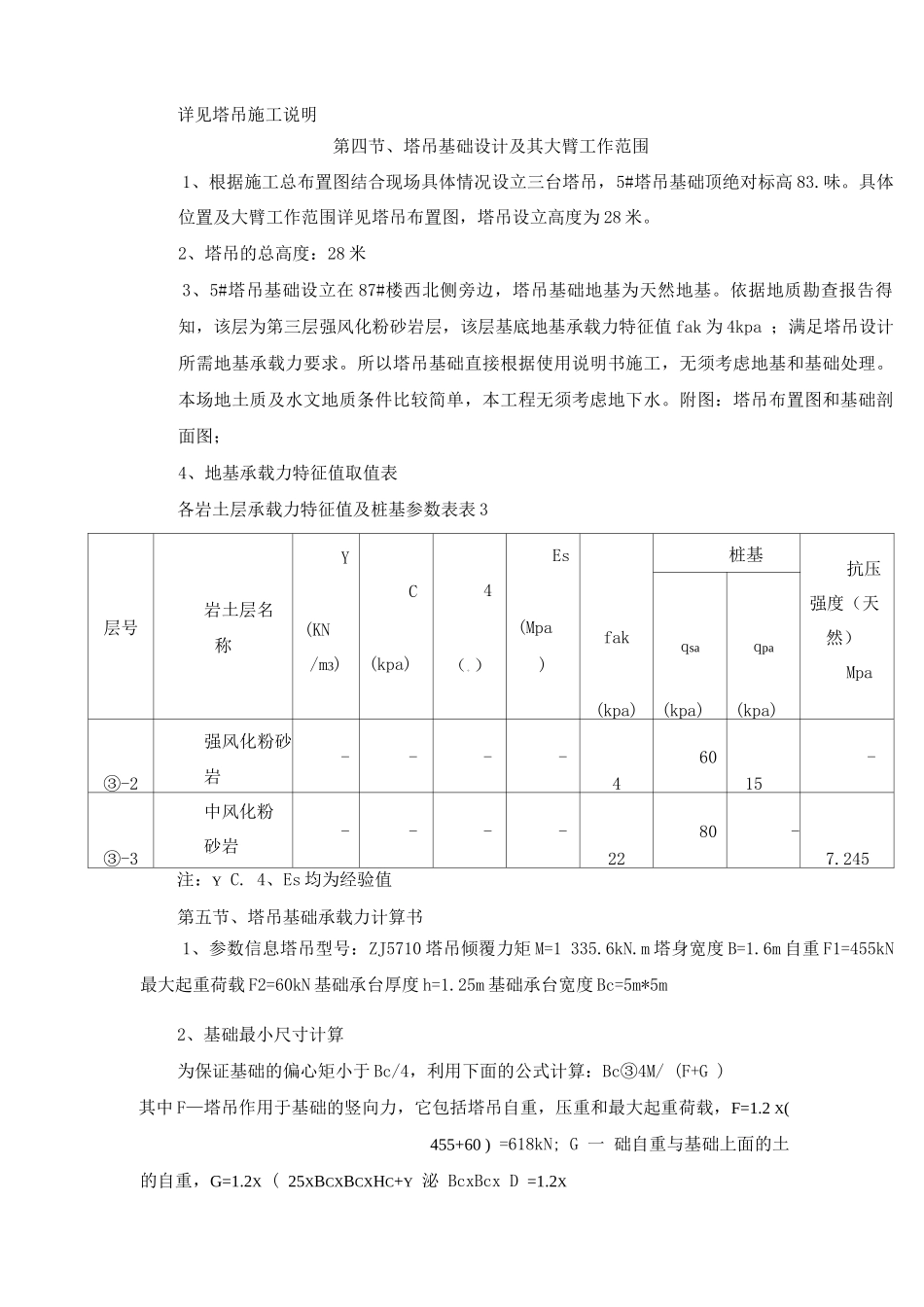

塔吊基础专项施工方案第一节、编制依据《塔式起重机设计法律规范》(GB/T13752 -22 )《地基基础设计法律规范》(GB507 -2025)《建筑结构荷载法律规范》(GB509 -21)《建筑安全检查标准》(JGJ59-2025)《混凝土结构设计法律规范》(GB510 -2025)《建筑施工塔式起重机安装、拆除、使用安全技术规程》(JGJ196-2025)《建筑地基基础工程施工质量验收法律规范》(GB50202 -22)《岩石工程地质勘查报告》第二节、工程概况项目名称：。建设单位：司。建设地点：内。该工程为独立柱基础三层小框架结构，建筑高度：11.15m，总建筑面积 10760.94。第三节、塔吊基本性能1、塔吊基础基坑开挖完成后，经施工单位、勘察单位、监理单位、建设单位共同验槽，塔吊位置地基土质达到原地勘报告地基承载力数值，地基承载力 4KPa。根据塔吊厂家提供的基础图，要求地基承载力达到 2KPa，能够满足所需承载力要求。根据建筑物本身结构形状及周边建筑物的距离，5#塔吊塔身中心位置在拟建建筑物 87#楼的西北侧，距外墙及基础边线外 2.5 米处，具体详见附图。根据现场实际情况及施工使用要求，选用浙江省建设机械集团生产的 5710 型塔吊，臂长57m。结合现场实际情况和别墅区建筑高度，本场地内三台塔吊均为独立式，一次安装完成即可满足施工需求。2、天然基础所用塔吊参数为：塔吊型号为：ZJ5710 塔吊自重为：455kN最大起重荷载为：60kN 塔吊额定起重力矩为：8kN 皿塔吊起升高度为：25m 塔身宽度为：1.60m基础埋深：0.3m塔吊臂长：57m基础砼强度等级：C35允许自由高度：40.5m详见塔吊施工说明第四节、塔吊基础设计及其大臂工作范围1、根据施工总布置图结合现场具体情况设立三台塔吊，5#塔吊基础顶绝对标高 83.味。具体位置及大臂工作范围详见塔吊布置图，塔吊设立高度为 28 米。2、塔吊的总高度：28 米3、5#塔吊基础设立在 87#楼西北侧旁边，塔吊基础地基为天然地基。依据地质勘查报告得知，该层为第三层强风化粉砂岩层，该层基底地基承载力特征值 fak 为 4kpa ；满足塔吊设计所需地基承载力要求。所以塔吊基础直接根据使用说明书施工，无须考虑地基和基础处理。本场地土质及水文地质条件比较简单，本工程无须考虑地下水。附图：塔吊布置图和基础剖面图；4、地基承载力特征值取值表各岩土层承载力特征值及桩基参数表表 3层号岩土层名称Y(KN/m3)C(kpa)4（。）Es(Mpa)fak(kpa)桩基抗压强度（天然）Mpaqsa(kpa)qpa(kpa)③-2强风化粉砂岩----46015-③-3中风化...
