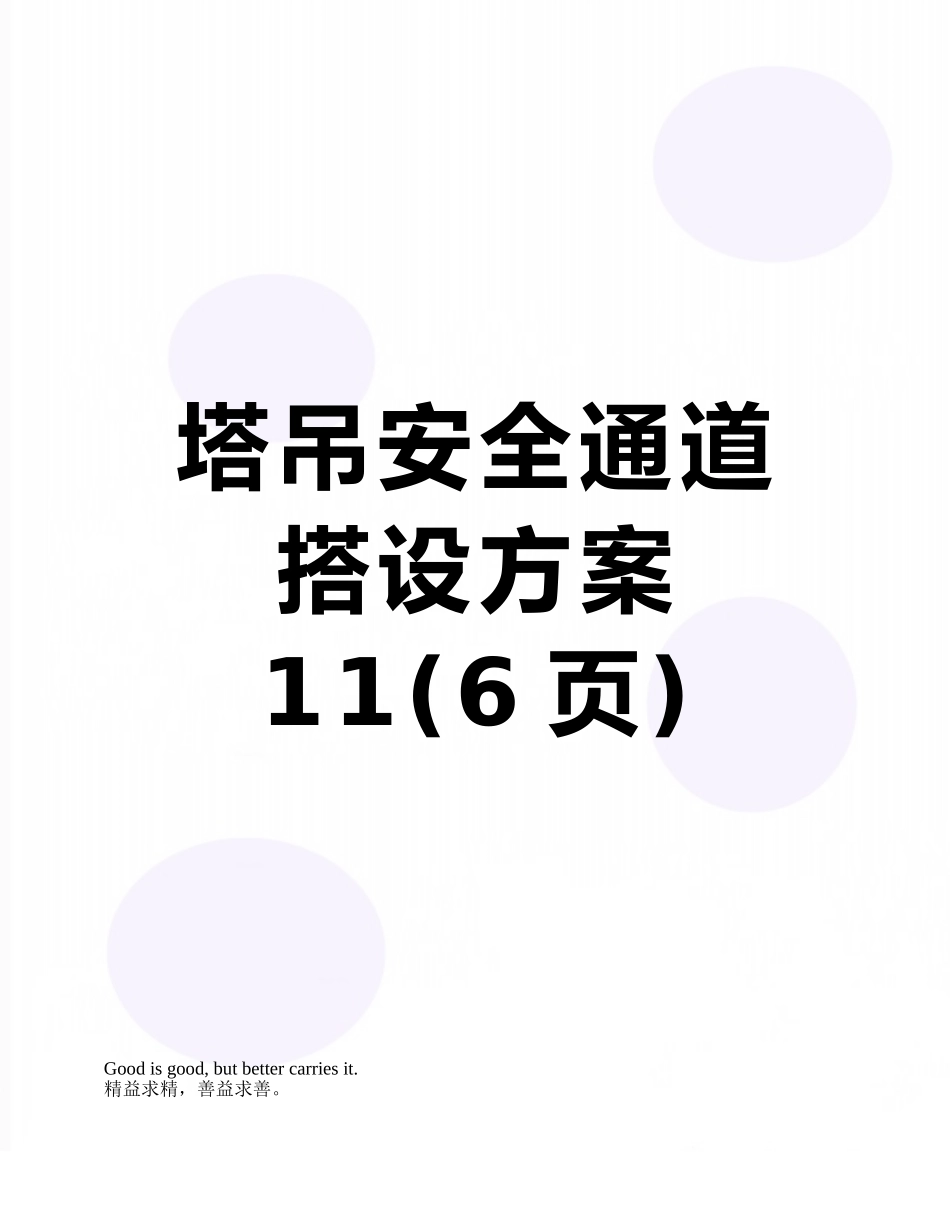

塔吊安全通道搭设方案11

塔吊安全通道搭设方案11(6 页)Good is good, but better carries it.精益求精，善益求善。紫云阁项目塔式起重机上人安全通道搭设方案 目 录一、编写依据………………………………………………………………………3二、工程概况………………………………………………………………………3三、施工方法………………………………………………………………………3四、材料要求………………………………………………………………………3五、安全文明施工…………………………………………………………………4六、 文明施工要求 ………………………………………………………………5一、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20252、《建筑施工安全检查标准》 JGJ59-20253、《建筑施工高处作业安全技术法律规范》 JGJ80-914、《钢管脚手架扣件》 GB15831-20255、《安全网》 GB5725-20256、《密目式安全网》GB16909-1997二、工程概况中建紫云阁住宅小区 2#、4#楼工程项目塔机最高安装高度为 105 米，为保证塔司人身安全和节约塔司上下塔机的时间，需在塔机塔身与主体结构之间搭设安全通道。三、施工方法3.1 塔机安全通道的搭设1、塔吊安全通道采纳定型架子形式，通道底部采纳双排 14a 槽钢与48×3.5 标准钢管焊接搭设，通道宽度为 800mm，钢管间距为 1000mm，钢管上面满铺厚 50mm 木板。2、护栏高度为 1200mm，护栏立杆采纳 48×3.5 标准钢管，立杆间距为1000mm，护栏顶部横杆采纳 48×3.5 标准钢管，与立杆连接接，护栏立面用48×3.5 标准钢管焊接。3、通道伸进塔身长度为 500mm，与结构板面的搭接长度为 1000mm。4、通道内侧要满挂全封闭式的密目安全网，密目网采纳 1.2×6.0m 的规格，用网绳绑扎在横杆外立杆里侧。5、所有节点处的焊接采纳满焊。6、通道左右对称搭设7、 安全通道应在地面焊接完成，需要时吊装至指定位置 四、材料的选择和要求1、钢管1）钢管选用外径 48mm，壁厚 3.0mm，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2）、凡是腐朽、扭曲、破裂的木模板不得使用。3）、搭设通道前应进行保养，除锈并统一涂色，颜色力求环境美观。2、安全网1）、安全网采纳密目式安全网...
