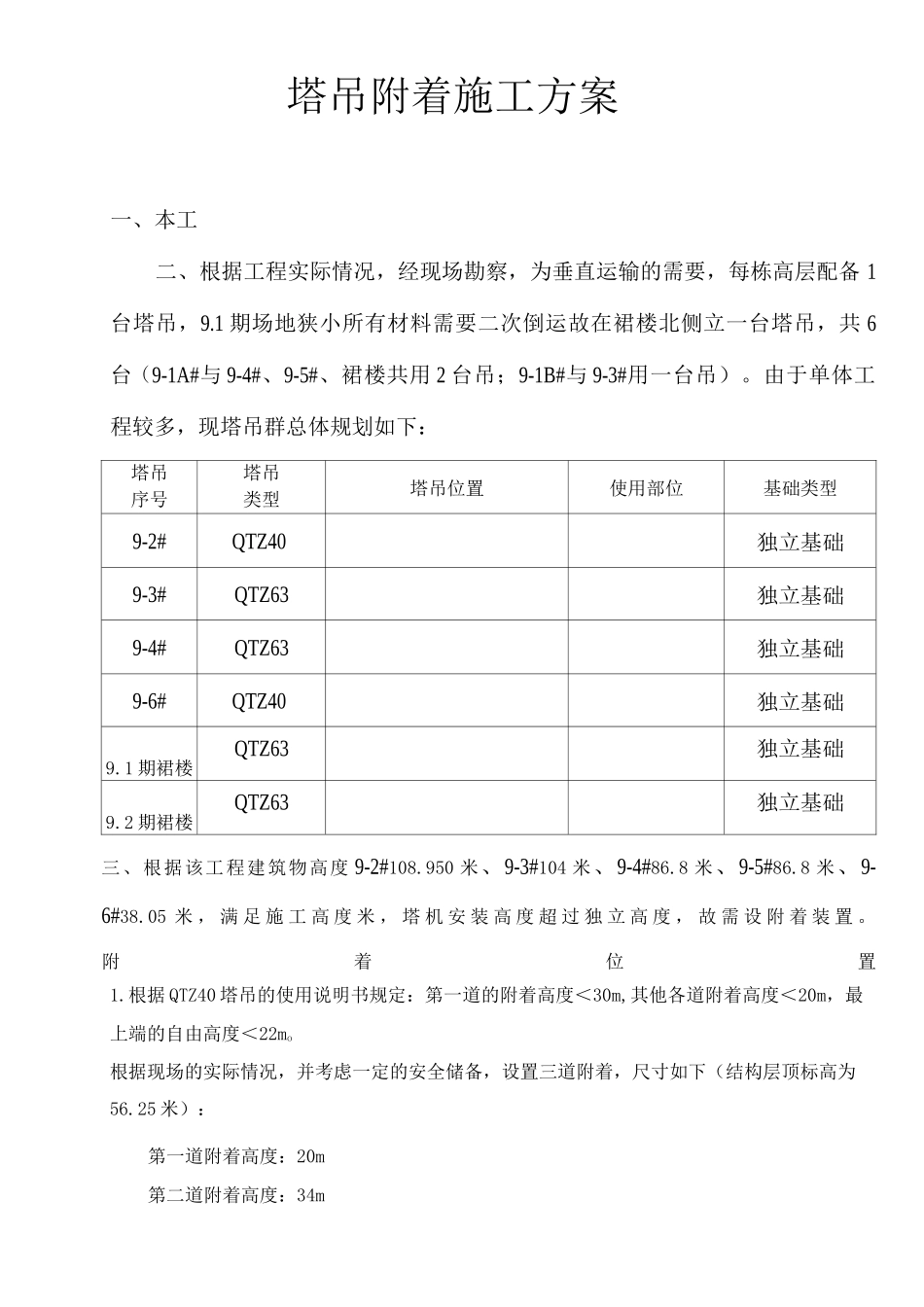

塔吊附着施工方案

塔吊附着施工方案一、本工二、根据工程实际情况，经现场勘察，为垂直运输的需要，每栋高层配备 1台塔吊，9.1 期场地狭小所有材料需要二次倒运故在裙楼北侧立一台塔吊，共 6台（9-1A#与 9-4#、9-5#、裙楼共用 2 台吊；9-1B#与 9-3#用一台吊）。由于单体工程较多，现塔吊群总体规划如下：塔吊序号塔吊类型塔吊位置使用部位基础类型9-2#QTZ40独立基础9-3#QTZ63独立基础9-4#QTZ63独立基础9-6#QTZ40独立基础9.1 期裙楼QTZ63独立基础9.2 期裙楼QTZ63独立基础三、根据该工程建筑物高度 9-2#108.950 米、9-3#104 米、9-4#86.8 米、9-5#86.8 米、9-6#38.05 米 ， 满 足 施 工 高 度 米 ， 塔 机 安 装 高 度 超 过 独 立 高 度 ， 故 需 设 附 着 装 置 。附着位置1.根据 QTZ40 塔吊的使用说明书规定：第一道的附着高度＜30m,其他各道附着高度＜20m，最上端的自由高度＜22mo根据现场的实际情况，并考虑一定的安全储备，设置三道附着，尺寸如下（结构层顶标高为56.25 米）：第一道附着高度：20m第二道附着高度：34m第三道附着高度：48m2. 预埋铁件施工至相应位置时，应按图纸要求，预埋好铁件，每层 3 块。预埋件采纳 20mm 厚钢板制作，每块钢板上焊六根① 25 钢筋锚脚，钢筋锚脚长度不小于 5。锚脚焊接必须采纳开洞塞焊方式。3. 锚固附着杆附着件主要由环梁及附着杆组成。环梁材料为四根 12 号槽钢，按塔吊使用说明书焊接制作并采纳 M20 螺栓连接，附着杆材料为 1*7 钢管，每层三根使其与附着点支铰和环梁相连。4. 锚固装置的安装和拆卸必须严格遵守有关安全操作规程的规定，特别要切实做到以下几点：1.附着杆安装时的混凝土强度必须达到 C20 以上；2.锚固环必须装设在塔身标准节对接处或设置在有水平腹杆处，塔身节主弦杆应视需要加以补强。锚固环必须牢固、紧密地箍紧塔身结构，不得松脱；3.在建筑物上的锚固支座，位于预埋件处应增加二道钢筋网片，网片采纳 4)8@50, L=5;4.在安装和固定附着杆时，要对塔身结构的垂直度进行检查，如发现塔身偏斜时，应通过调节附着杆的长度进行调直。附着杆必须安装牢靠，其倾角不得大于 10° ；5.在使用过程中，应常常对锚固装置的各个部位及连接件进行认真检查，如发现有松动或短缺，必须立即加以紧固并补齐；6.附着拆除时一定要使降落塔身与拆除附着杆系同步进行。严禁先期拆卸附着杆，随后再逐节拆卸塔身节，以免骤刮大风造成塔身扭曲倒毁事故...
