塔基专项施工方案VIP专享

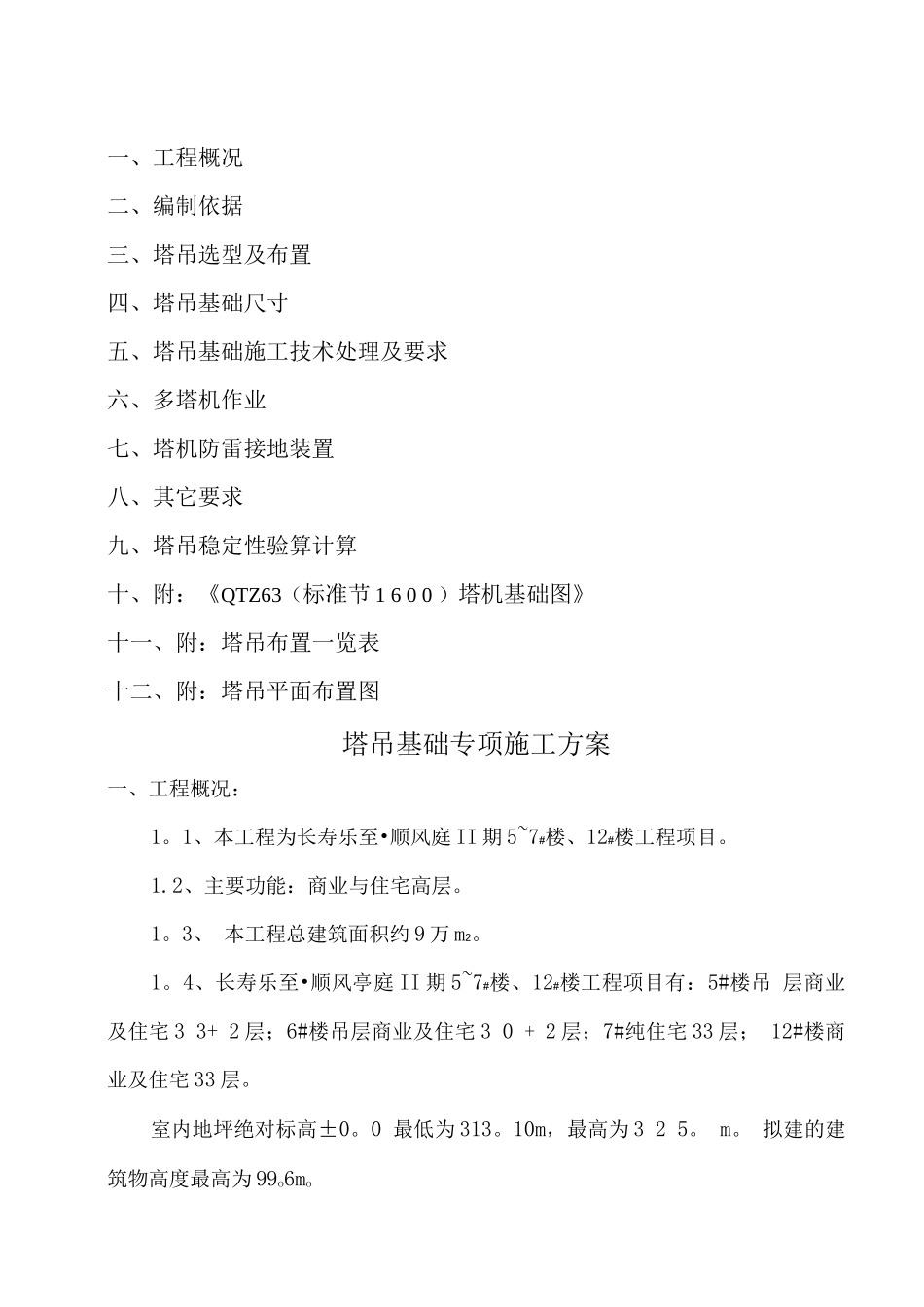

一、工程概况二、编制依据三、塔吊选型及布置四、塔吊基础尺寸五、塔吊基础施工技术处理及要求六、多塔机作业七、塔机防雷接地装置八、其它要求九、塔吊稳定性验算计算十、附：《QTZ63（标准节 1 6 0 0 ）塔机基础图》十一、附：塔吊布置一览表十二、附：塔吊平面布置图塔吊基础专项施工方案一、工程概况：1。1、本工程为长寿乐至•顺风庭 II 期 5~7#楼、12#楼工程项目。1.2、主要功能：商业与住宅高层。1。3、 本工程总建筑面积约 9 万 m2。1。4、长寿乐至•顺风亭庭 II 期 5~7#楼、12#楼工程项目有：5#楼吊 层商业及住宅 3 3+ 2 层；6#楼吊层商业及住宅 3 0 + 2 层；7#纯住宅 33 层； 12#楼商业及住宅 33 层。室内地坪绝对标高±0。0 最低为 313。10m，最高为 3 2 5。 m。 拟建的建筑物高度最高为 99o6mo1。5、建筑抗震设防为丙级，抗震设防烈度:六度,结构合理使用年限:5 0 年.1。6、防火方面：，耐火等级为一级。二、编制依据：2.1、乐至•顺风庭 II 期 5 一 7#楼、12#楼工程总平面图及基础放线图。2。2、塔吊生产厂家所提供的 QTZ63 型塔吊的参数资料。2。3、有关国家《建设工程质量管理条例》、《工程建设标准强制性条 文》等法规和现行施工质量验收法律规范、操作规程和标准图集。2。4、 国家及重庆市安全、文明施工以及环境保护等方面的有关规定 及技术标准.2.5、有关工具性参考资料.三、塔吊选型及布置根据工程现场实际情况、该工程特别性和施工总平面布置图、材料运输 量大等特点，本施工现场共布置 4 台 QTZ63 自升式固定塔吊。塔吊臂长分别 选用为5#（7 # ）楼 3 6 m、6#楼 5 0 米、12#楼 4 8 米的 QTZ63 型塔吊，具体布置位置详见施工平面布置图（详后）.四、塔吊基础选型根据塔吊生产厂方提供的塔机基础图，结合现场地貌和地质实际情况，塔 吊基础选型为：5~7#楼、12#楼塔吊基础位置由于均处于高回填土地段（回 填土深度达 1 2 米左右），拟在塔基承台中心下部设置一根直径 1 .5 米的人工 挖孔桩基础。根据中联重科塔式起重机生产厂方提供的《QTZ6 3 （TC5 0 10-4）塔机基 础图》中的挖孔桩基础图进行挖孔桩基础施工，（详图 1 塔基挖孔桩基础图）.五、塔吊基础施工技术处理及要求自升式固定塔式起重机的基础是保证塔机安全使用的必要条件，要求该 基础分不同地质情况严格按规定进行施工.塔机基础为承台型（见塔机设备基 础图），塔机基础采...
