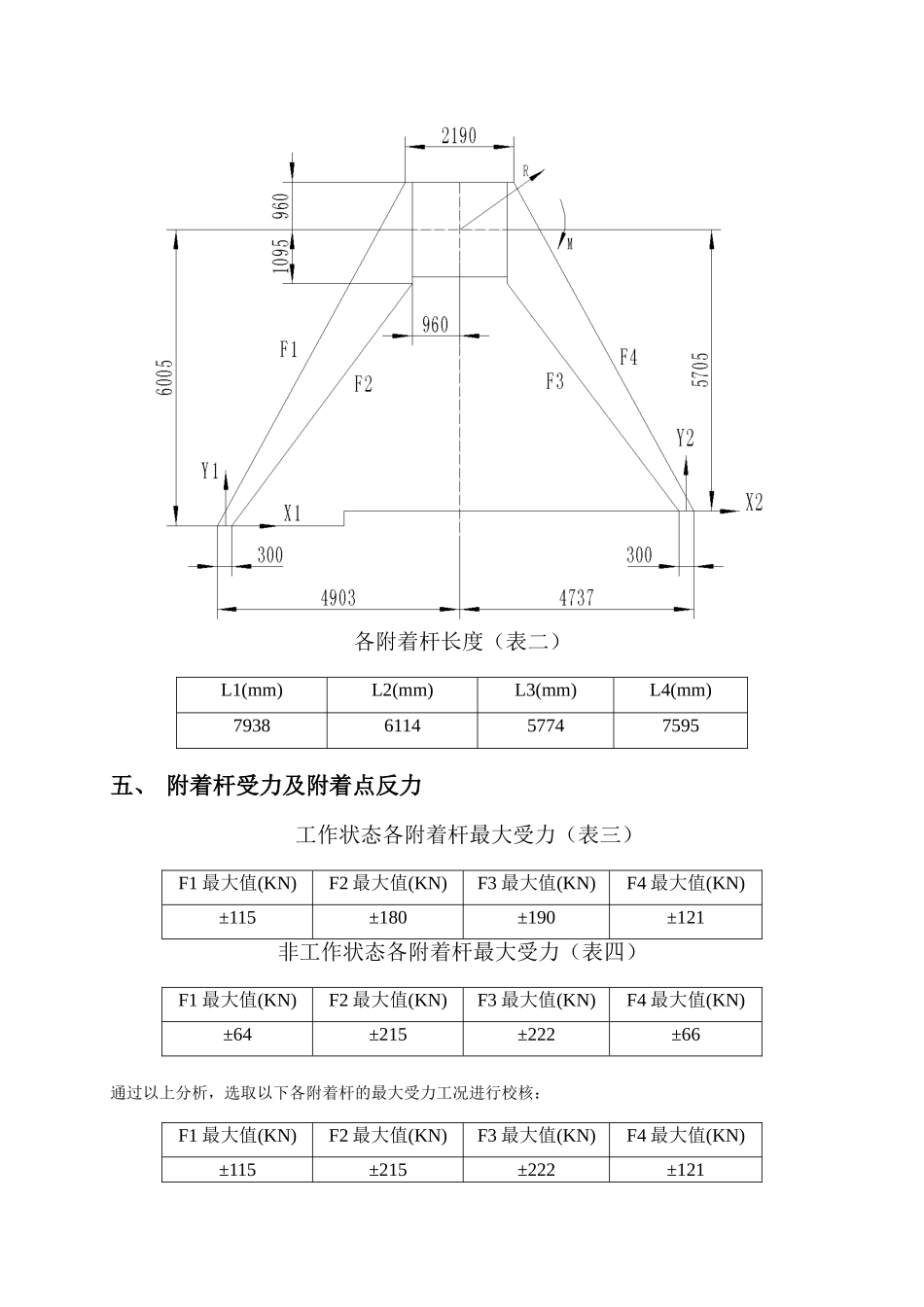

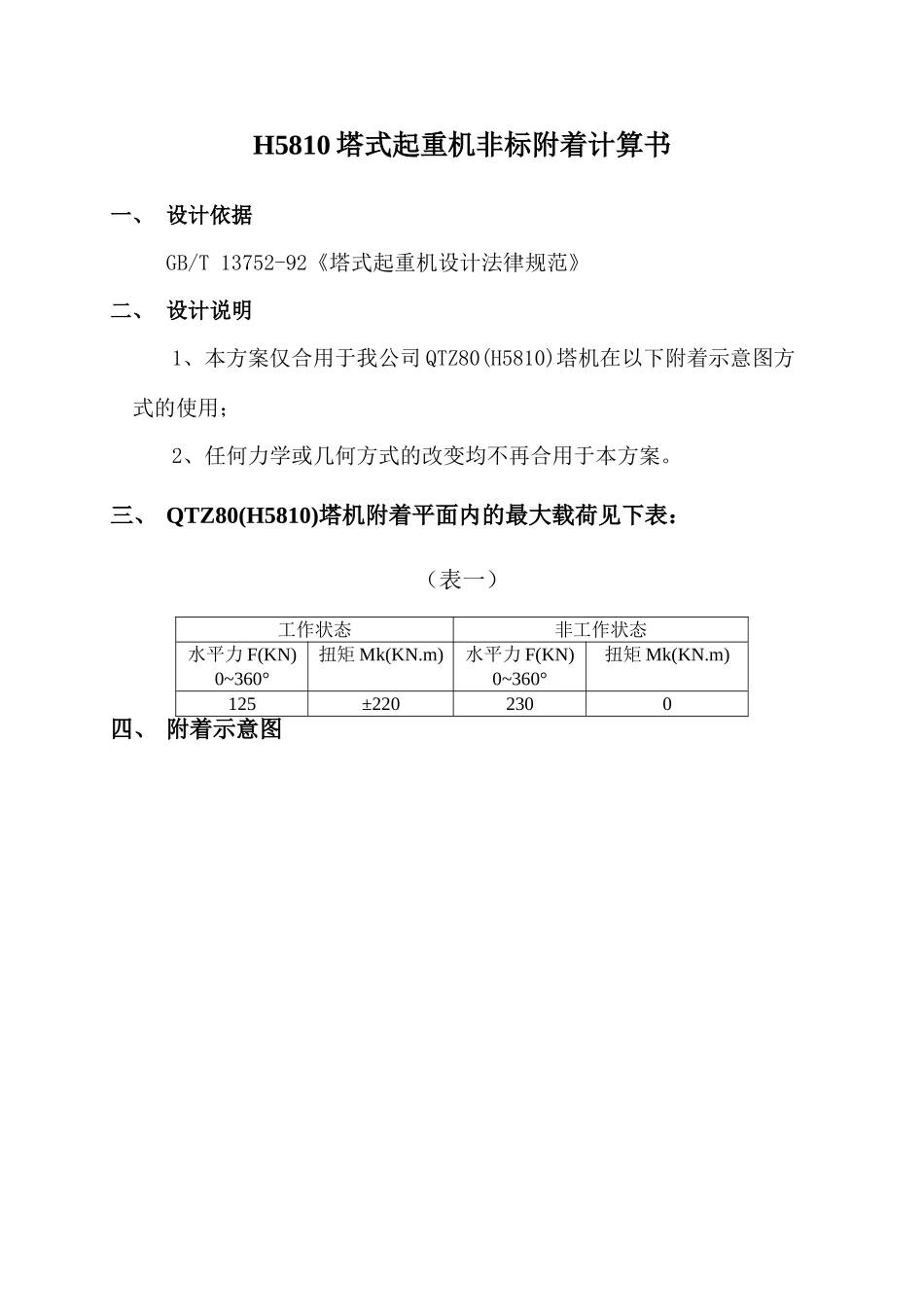

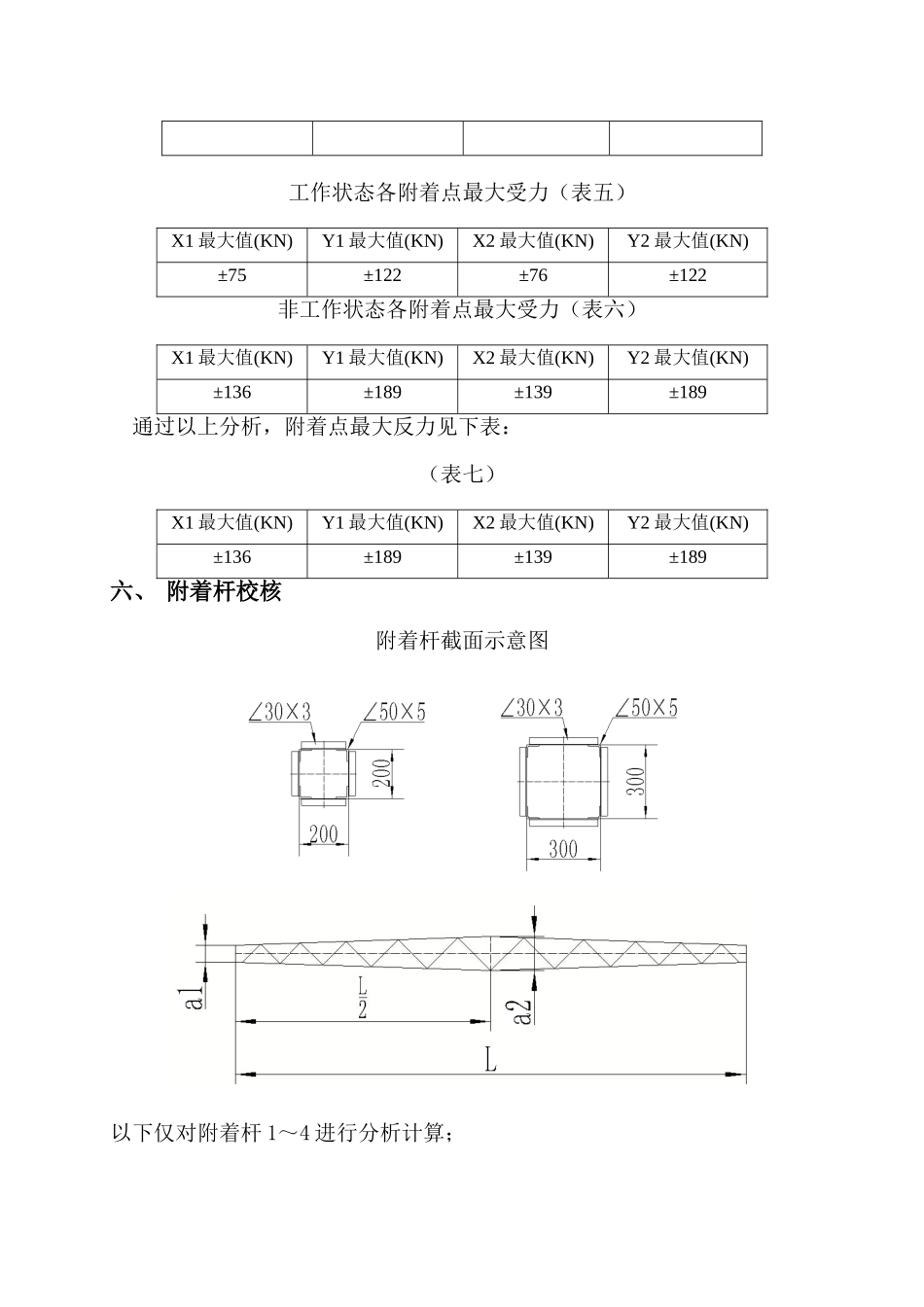

H5810 塔式起重机非标附着计算书一、 设计依据GB/T 13752-92《塔式起重机设计法律规范》二、 设计说明1、本方案仅合用于我公司 QTZ80(H5810)塔机在以下附着示意图方式的使用；2、任何力学或几何方式的改变均不再合用于本方案。三、 QTZ80(H5810)塔机附着平面内的最大载荷见下表：（表一）工作状态非工作状态水平力 F(KN)0~360°扭矩 Mk(KN.m)水平力 F(KN)0~360°扭矩 Mk(KN.m)125±2202300四、 附着示意图各附着杆长度（表二）L1(mm)L2(mm)L3(mm)L4(mm)7938611457747595五、 附着杆受力及附着点反力工作状态各附着杆最大受力（表三）F1 最大值(KN)F2 最大值(KN)F3 最大值(KN)F4 最大值(KN)±115±180±190±121非工作状态各附着杆最大受力（表四）F1 最大值(KN)F2 最大值(KN)F3 最大值(KN)F4 最大值(KN)±64±215±222±66通过以上分析，选取以下各附着杆的最大受力工况进行校核：F1 最大值(KN)F2 最大值(KN)F3 最大值(KN)F4 最大值(KN)±115±215±222±121工作状态各附着点最大受力（表五）X1 最大值(KN)Y1 最大值(KN)X2 最大值(KN)Y2 最大值(KN)±75±122±76±122非工作状态各附着点最大受力（表六）X1 最大值(KN)Y1 最大值(KN)X2 最大值(KN)Y2 最大值(KN)±136±189±139±189通过以上分析，附着点最大反力见下表：（表七）X1 最大值(KN)Y1 最大值(KN)X2 最大值(KN)Y2 最大值(KN)±136±189±139±189六、 附着杆校核附着杆截面示意图以下仅对附着杆 1～4 进行分析计算；附着杆主肢：∠50×50×5，Q235，截面积 A1=480mm2；附着杆缀条：∠30×30×3，Q235，截面积 A2=175mm2；附着杆截面边长 a1=200.00（mm）附着杆截面边长 a2=300.00（mm）附着杆 1 重量：G1=210（kg）附着杆 2 重量：G2=175（kg）附着杆 3 重量：G2=170（kg）附着杆 4 重量：G2=206（kg）附着杆最大截面主肢 X 轴总惯性矩：Imax=35878189（mm^4）附着杆最小截面主肢 X 轴总惯性矩：Imin=14591451（mm^4）主弦单肢弱轴惯性矩：I1=46400（mm^4）缀条弱轴惯性矩：Iz=6100（mm^4）缀条跨距 L1=400.00（mm）材料安全系数：k=1.34整体惯性半径：（mm）主弦单肢惯性半径：（mm）缀条惯性半径：（mm）r=136.66r1=9.83rz=5.90根据和附着杆变截面型式拟定计算长度系数μ= 1.138;附着杆主肢结构长细比：附着杆主弦单肢长细比：附着杆缀条长细比：附着杆换算长细比：；； ；附着杆长细比<120，整体刚度满足规定！附着杆主弦...
