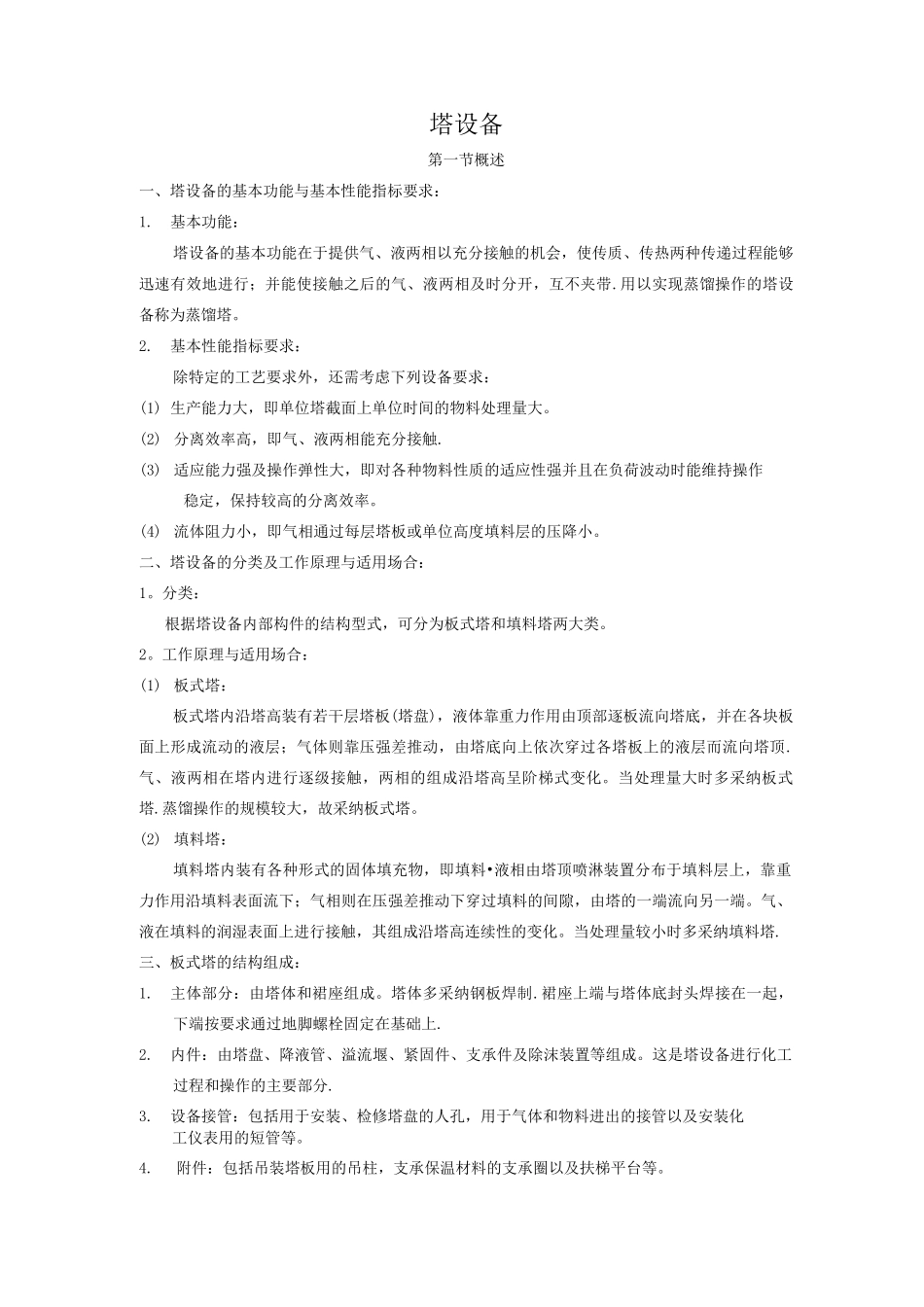

塔设备第一节概述一、塔设备的基本功能与基本性能指标要求：1.基本功能：塔设备的基本功能在于提供气、液两相以充分接触的机会，使传质、传热两种传递过程能够迅速有效地进行；并能使接触之后的气、液两相及时分开，互不夹带.用以实现蒸馏操作的塔设备称为蒸馏塔。2.基本性能指标要求：除特定的工艺要求外，还需考虑下列设备要求：(1) 生产能力大，即单位塔截面上单位时间的物料处理量大。(2) 分离效率高，即气、液两相能充分接触.(3) 适应能力强及操作弹性大，即对各种物料性质的适应性强并且在负荷波动时能维持操作稳定，保持较高的分离效率。(4) 流体阻力小，即气相通过每层塔板或单位高度填料层的压降小。二、塔设备的分类及工作原理与适用场合：1。分类：根据塔设备内部构件的结构型式，可分为板式塔和填料塔两大类。2。工作原理与适用场合：(1) 板式塔：板式塔内沿塔高装有若干层塔板(塔盘)，液体靠重力作用由顶部逐板流向塔底，并在各块板面上形成流动的液层；气体则靠压强差推动，由塔底向上依次穿过各塔板上的液层而流向塔顶.气、液两相在塔内进行逐级接触，两相的组成沿塔高呈阶梯式变化。当处理量大时多采纳板式塔.蒸馏操作的规模较大，故采纳板式塔。(2) 填料塔：填料塔内装有各种形式的固体填充物，即填料•液相由塔顶喷淋装置分布于填料层上，靠重力作用沿填料表面流下；气相则在压强差推动下穿过填料的间隙，由塔的一端流向另一端。气、液在填料的润湿表面上进行接触，其组成沿塔高连续性的变化。当处理量较小时多采纳填料塔.三、板式塔的结构组成：1.主体部分：由塔体和裙座组成。塔体多采纳钢板焊制.裙座上端与塔体底封头焊接在一起，下端按要求通过地脚螺栓固定在基础上.2.内件：由塔盘、降液管、溢流堰、紧固件、支承件及除沫装置等组成。这是塔设备进行化工过程和操作的主要部分.3.设备接管：包括用于安装、检修塔盘的人孔，用于气体和物料进出的接管以及安装化工仪表用的短管等。4.附件：包括吊装塔板用的吊柱，支承保温材料的支承圈以及扶梯平台等。四、板式塔塔盘型式介绍：板式塔塔盘型式有泡罩塔盘、筛板塔盘、浮阀塔盘及喷射型塔盘等，多采纳浮阀塔盘。浮阀塔盘具有处理能力大，压降小，操作弹性大，板效率高及结构简单等优点，但在使用中浮阀容易磨损。浮阀是圆盘片，塔盘上开圆孔，用浮阀的三条支腿固定在塔盘上。工作状态时，浮阀随上升蒸汽被顶起，气体从阀片向水平喷出，与液体激烈搅拌，形成泡沫状进行热量...
