墙面屋面彩钢板专项施工方案

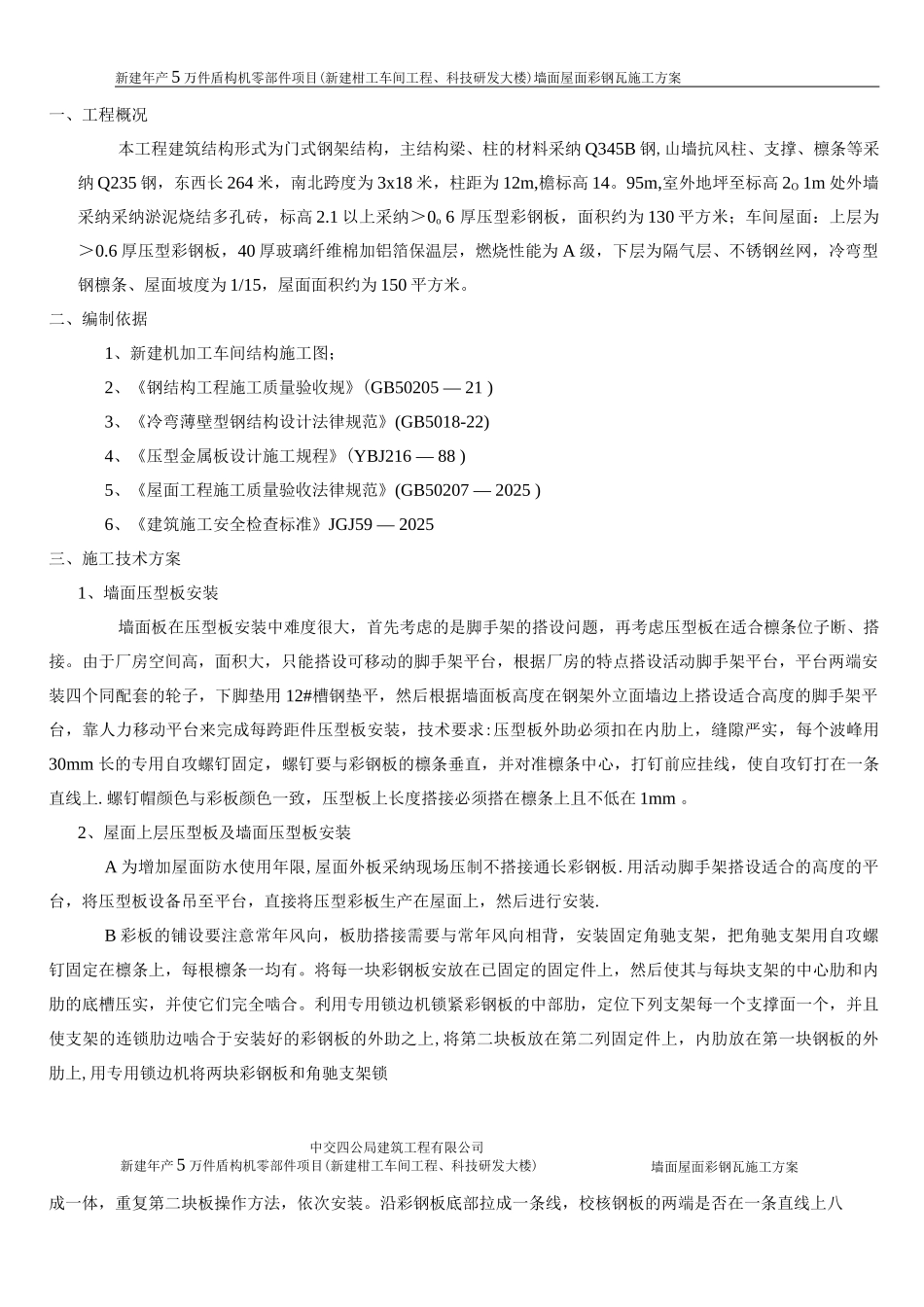

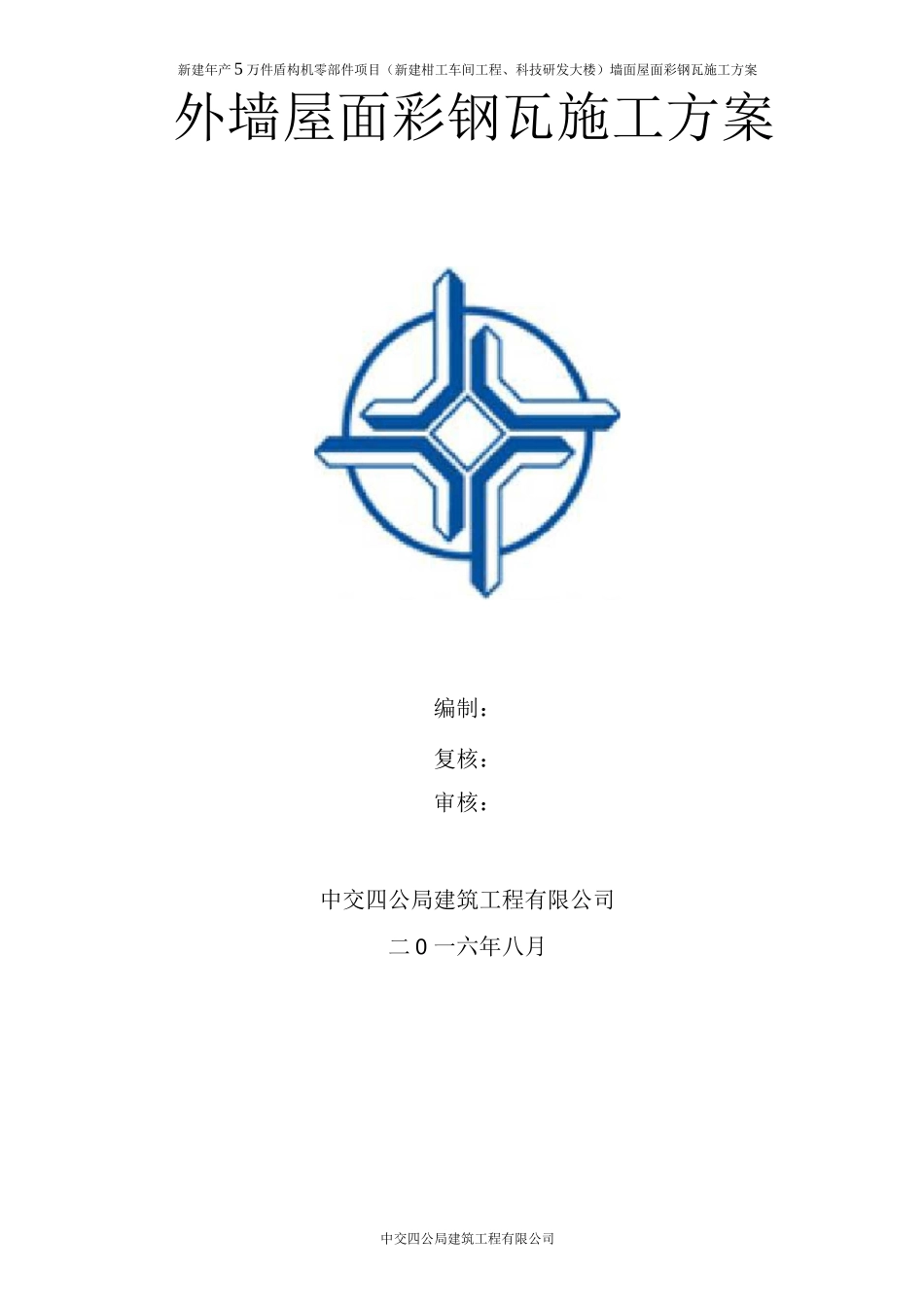

新建年产 5 万件盾构机零部件项目（新建柑工车间工程、科技研发大楼）墙面屋面彩钢瓦施工方案外墙屋面彩钢瓦施工方案编制：复核：审核：中交四公局建筑工程有限公司二 0 一六年八月中交四公局建筑工程有限公司新建年产 5 万件盾构机零部件项目（新建柑工车间工程、科技研发大楼）一、工程概况.、编制依据。。四、施工进度保证措施.五、主要施工工具、设备、材料需要计划。O.六、施工劳动力计划.。OOO墙面屋面彩钢瓦施工方案...。.、施工技术方案。。。。...。.。.O ... .。。。 ..O七、质量保证措施.。.O... . . O O八、安全施工方案.。中交四公局建筑工程有限公司新建年产 5 万件盾构机零部件项目(新建柑工车间工程、科技研发大楼)墙面屋面彩钢瓦施工方案一、工程概况本工程建筑结构形式为门式钢架结构，主结构梁、柱的材料采纳 Q345B 钢,山墙抗风柱、支撑、檩条等采纳 Q235 钢，东西长 264 米，南北跨度为 3x18 米，柱距为 12m,檐标高 14。95m,室外地坪至标高 2O 1m 处外墙采纳采纳淤泥烧结多孔砖，标高 2.1 以上采纳＞0o 6 厚压型彩钢板，面积约为 130 平方米；车间屋面：上层为＞0.6 厚压型彩钢板，40 厚玻璃纤维棉加铝箔保温层，燃烧性能为 A 级，下层为隔气层、不锈钢丝网，冷弯型钢檩条、屋面坡度为 1/15，屋面面积约为 150 平方米。二、编制依据1、新建机加工车间结构施工图；2、《钢结构工程施工质量验收规》(GB50205 — 21 )3、《冷弯薄壁型钢结构设计法律规范》(GB5018-22)4、《压型金属板设计施工规程》(YBJ216 — 88 )5、《屋面工程施工质量验收法律规范》(GB50207 — 2025 )6、《建筑施工安全检查标准》JGJ59 — 2025三、施工技术方案1、墙面压型板安装墙面板在压型板安装中难度很大，首先考虑的是脚手架的搭设问题，再考虑压型板在适合檩条位子断、搭接。由于厂房空间高，面积大，只能搭设可移动的脚手架平台，根据厂房的特点搭设活动脚手架平台，平台两端安装四个同配套的轮子，下脚垫用 12#槽钢垫平，然后根据墙面板高度在钢架外立面墙边上搭设适合高度的脚手架平台，靠人力移动平台来完成每跨距件压型板安装，技术要求:压型板外助必须扣在内肋上，缝隙严实，每个波峰用30mm 长的专用自攻螺钉固定，螺钉要与彩钢板的檩条垂直，并对准檩条中心，打钉前应挂线，使自攻钉打在一条直线上.螺钉帽颜色与彩板颜色一致，压型板上长度搭接必须搭在檩条上且不低在 1mm 。2、屋面上...
