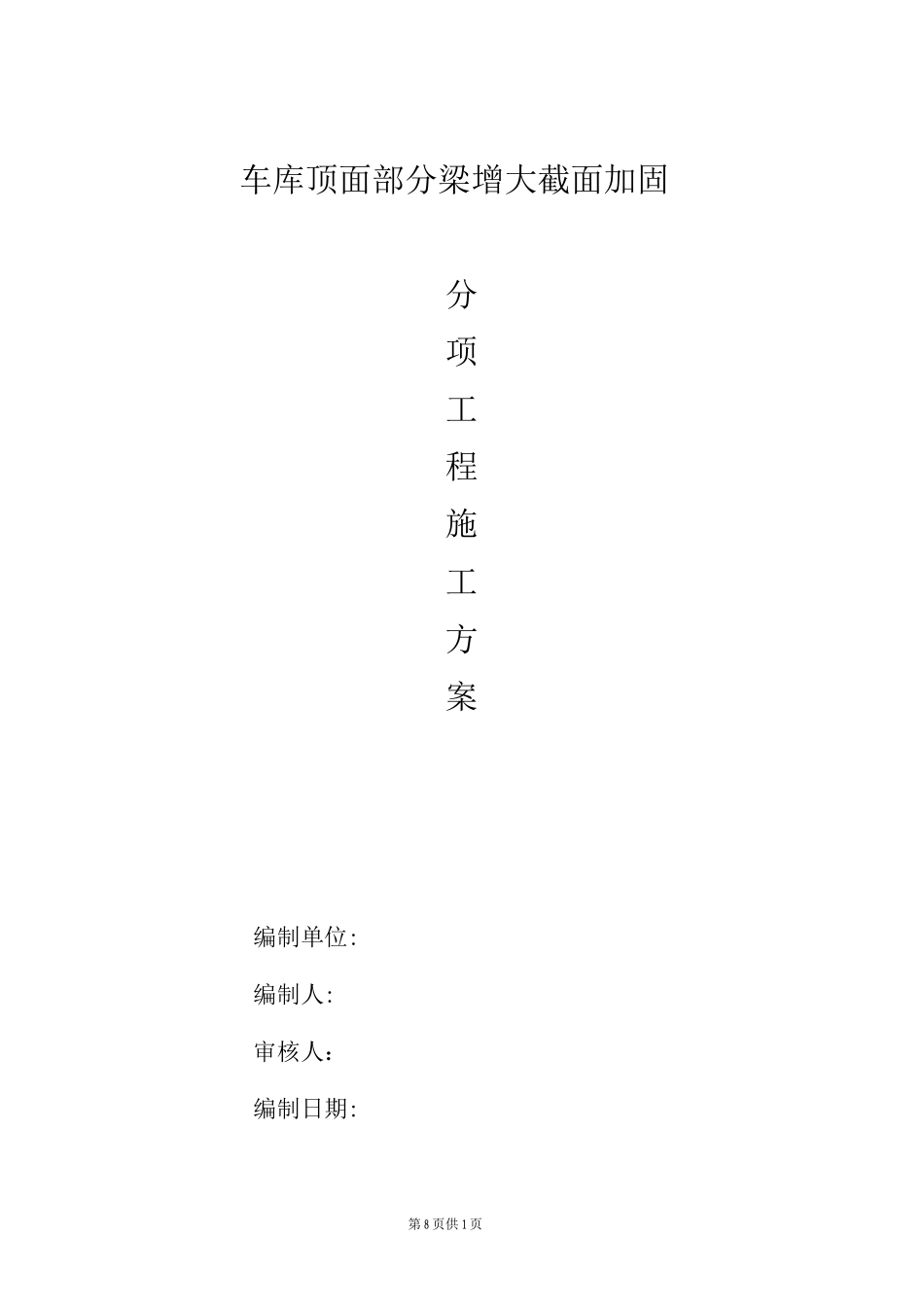

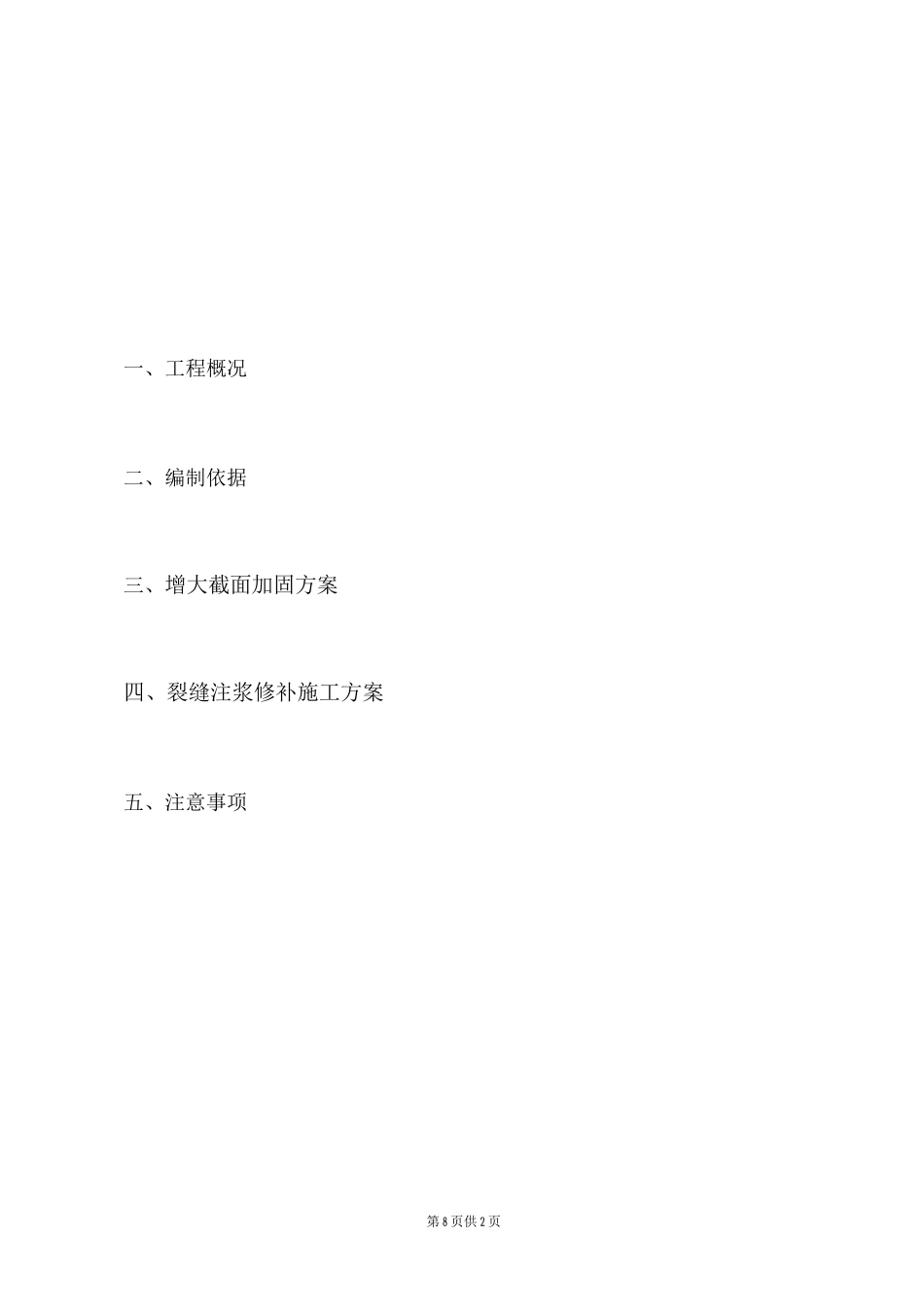

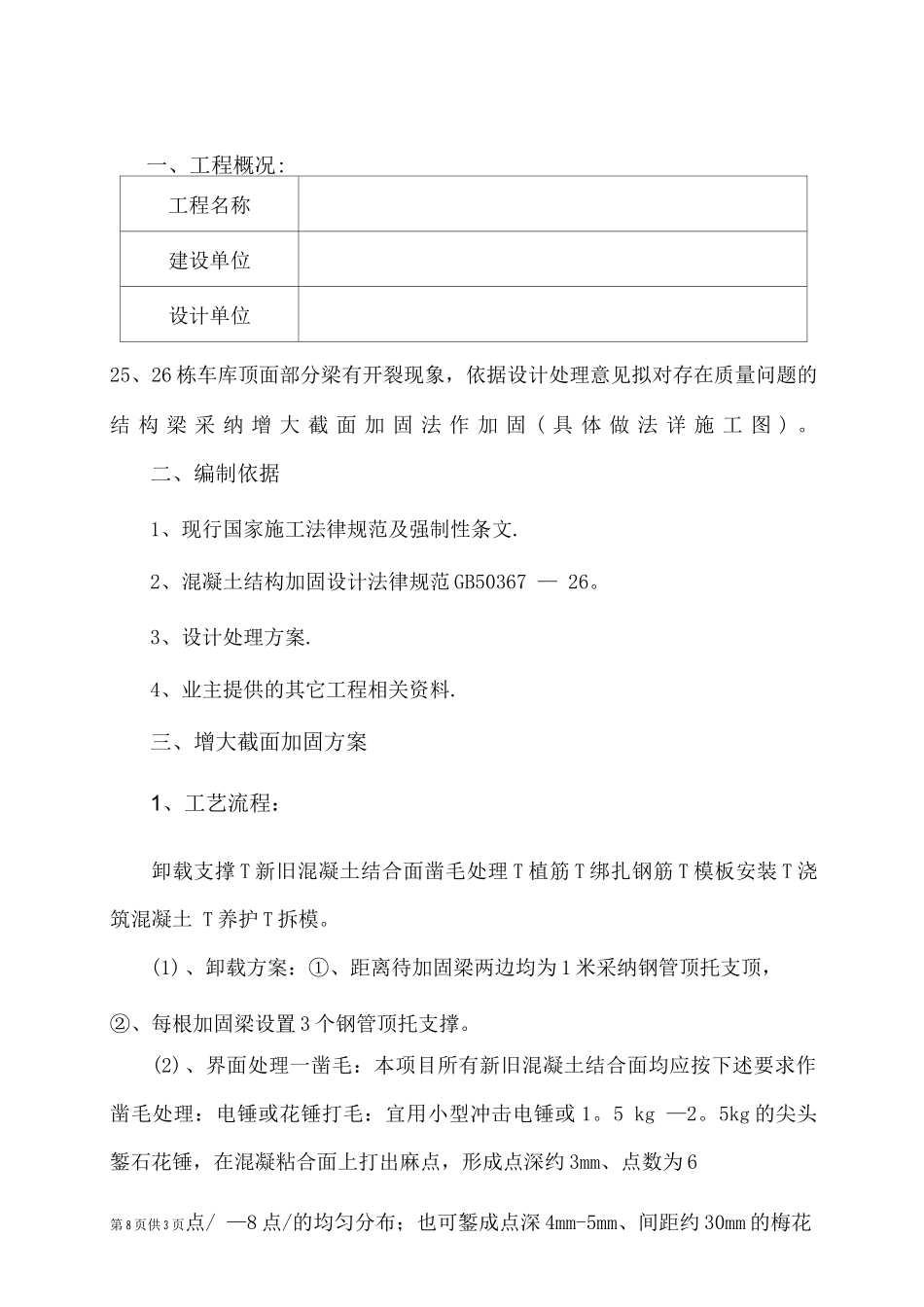

车库顶面部分梁增大截面加固分项工程施工方案编制单位:编制人:审核人：编制日期:第 8 页供 1 页一、工程概况二、编制依据三、增大截面加固方案四、裂缝注浆修补施工方案五、注意事项第 8 页供 2 页一、工程概况:工程名称建设单位设计单位25、26 栋车库顶面部分梁有开裂现象，依据设计处理意见拟对存在质量问题的结 构 梁 采 纳 增 大 截 面 加 固 法 作 加 固 ( 具 体 做 法 详 施 工 图 ) 。二、编制依据1、现行国家施工法律规范及强制性条文.2、混凝土结构加固设计法律规范 GB50367 — 26。3、设计处理方案.4、业主提供的其它工程相关资料.三、增大截面加固方案1、工艺流程：卸载支撑 T 新旧混凝土结合面凿毛处理 T 植筋 T 绑扎钢筋 T 模板安装 T 浇筑混凝土 T 养护 T 拆模。(1) 、卸载方案：①、距离待加固梁两边均为 1 米采纳钢管顶托支顶，②、每根加固梁设置 3 个钢管顶托支撑。(2)、界面处理一凿毛：本项目所有新旧混凝土结合面均应按下述要求作凿毛处理：电锤或花锤打毛：宜用小型冲击电锤或 1。5 kg —2。5kg 的尖头錾石花锤，在混凝粘合面上打出麻点，形成点深约 3mm、点数为 6第 8 页供 3 页点/ —8 点/的均匀分布；也可錾成点深 4mm-5mm、间距约 30mm 的梅花形分布，或用凿沟槽的方式在坚实旧混凝土粘合面上凿出方向垂直于构件轴线、槽深约 6mm、间距为 1mm-150mm 的横向沟槽(柱外包增大截面凿毛处理应将截面棱角凿除)，在完成凿毛处理后，应用钢丝刷等工具清除原构件混凝土表面松动的骨料、砂砾、浮渣和粉尘，并用清洁的压力水冲洗洁净。⑶、植筋：施工工序组织如下：施工准备放线打孔清孔钢筋清理孔内填充粘结剂植筋。1、施工准备1。1、机具准备:一般应准备：冲击钻、粘结剂、长把滚刷、钢卷尺、小白线等。1。2、材料准备:依据现场施工工作量作出用量计划，进场材料均应有产品合格证及试检报告。2、放线：根据图纸，将所要植筋的钢筋位置在剪力墙上或其它部位弹出钢筋的位置。并标记清楚准确，并用不同的标记表示不同的钢筋直径.3、打孔：按设计要求钻孔，如设计未标注时则按下表施工：钢筋直径 d(mm)钻孔深度(mm)最佳钻孔直径 D(mm)890121012014第 8 页供 4 页牢固。5、钢筋清理a. 在钢筋端部相应位置做上标记，标示好除锈清理的长度范围；要求此长度范围大于要求锚固深度 50mm。b. 启动磨光机，用钢丝刷将除锈清理长度范围内的钢筋表面打磨出...
