墩承台施工方案

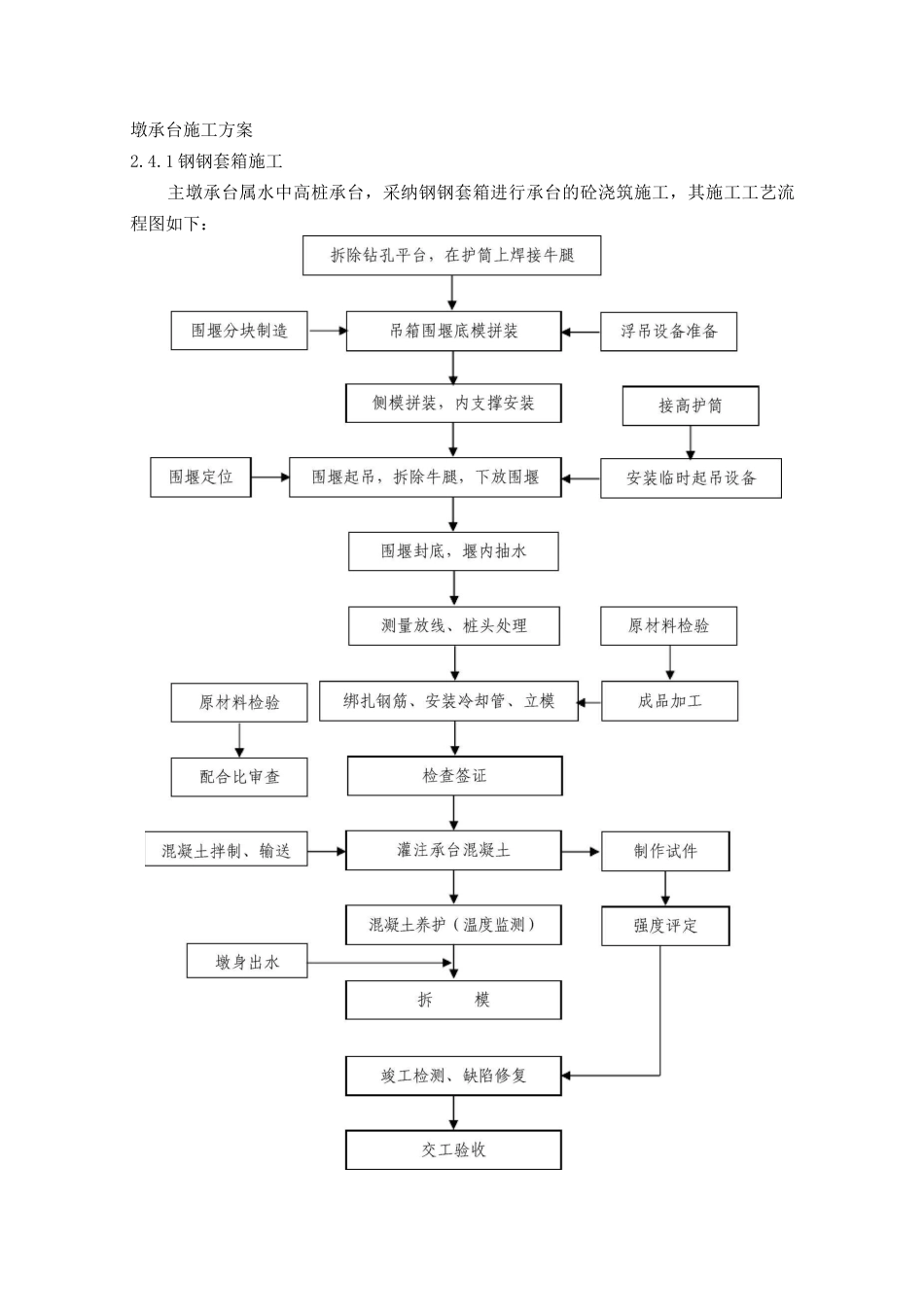

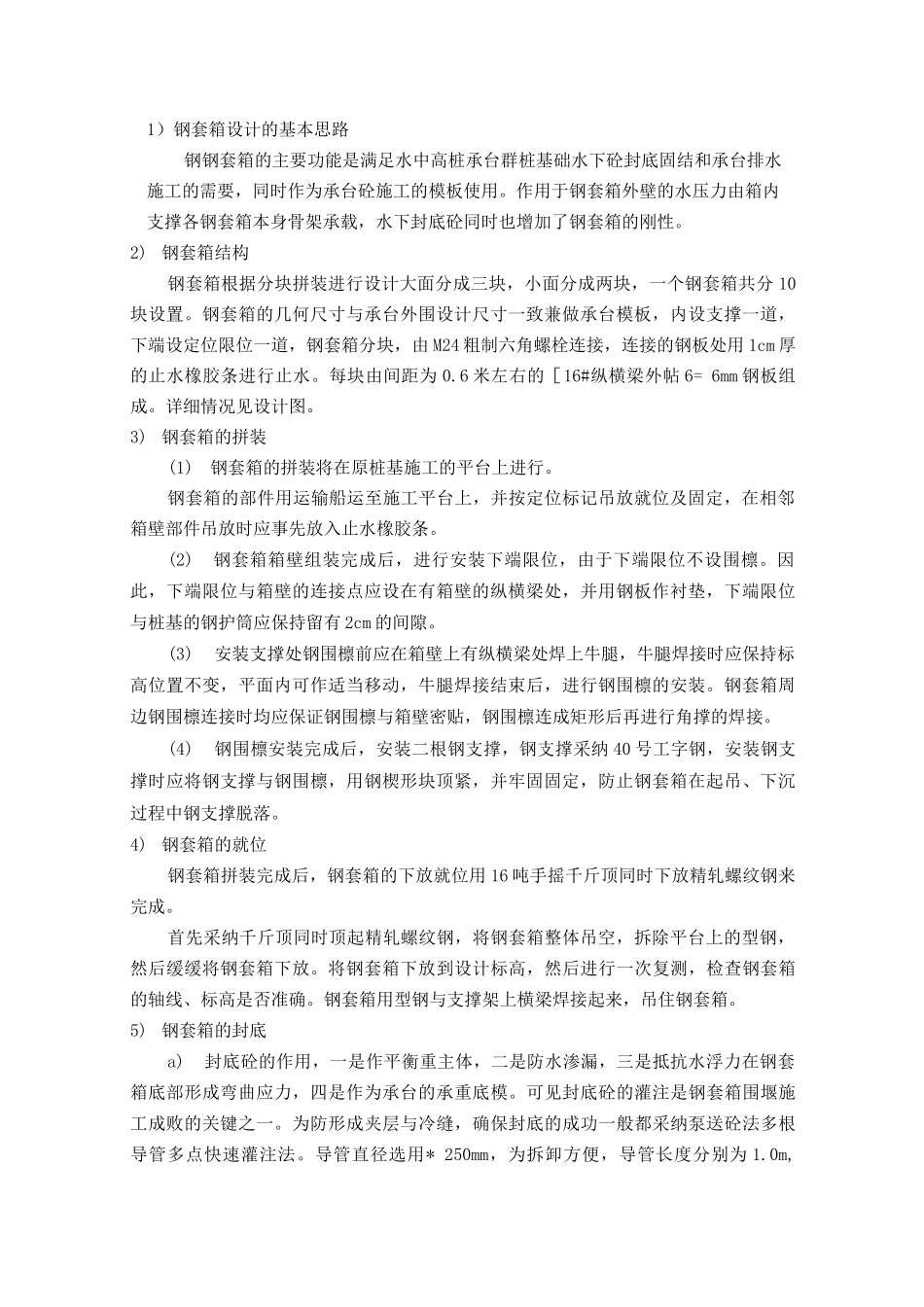

墩承台施工方案2.4.1 钢钢套箱施工主墩承台属水中高桩承台，采纳钢钢套箱进行承台的砼浇筑施工，其施工工艺流程图如下：1）钢套箱设计的基本思路钢钢套箱的主要功能是满足水中高桩承台群桩基础水下砼封底固结和承台排水施工的需要，同时作为承台砼施工的模板使用。作用于钢套箱外壁的水压力由箱内支撑各钢套箱本身骨架承载，水下封底砼同时也增加了钢套箱的刚性。2) 钢套箱结构钢套箱根据分块拼装进行设计大面分成三块，小面分成两块，一个钢套箱共分 10块设置。钢套箱的几何尺寸与承台外围设计尺寸一致兼做承台模板，内设支撑一道，下端设定位限位一道，钢套箱分块，由 M24 粗制六角螺栓连接，连接的钢板处用 1cm 厚的止水橡胶条进行止水。每块由间距为 0.6 米左右的［16#纵横梁外帖 6= 6mm 钢板组成。详细情况见设计图。3) 钢套箱的拼装(1)钢套箱的拼装将在原桩基施工的平台上进行。钢套箱的部件用运输船运至施工平台上，并按定位标记吊放就位及固定，在相邻箱壁部件吊放时应事先放入止水橡胶条。(2)钢套箱箱壁组装完成后，进行安装下端限位，由于下端限位不设围檩。因此，下端限位与箱壁的连接点应设在有箱壁的纵横梁处，并用钢板作衬垫，下端限位与桩基的钢护筒应保持留有 2cm 的间隙。(3)安装支撑处钢围檩前应在箱壁上有纵横梁处焊上牛腿，牛腿焊接时应保持标高位置不变，平面内可作适当移动，牛腿焊接结束后，进行钢围檩的安装。钢套箱周边钢围檩连接时均应保证钢围檩与箱壁密贴，钢围檩连成矩形后再进行角撑的焊接。(4)钢围檩安装完成后，安装二根钢支撑，钢支撑采纳 40 号工字钢，安装钢支撑时应将钢支撑与钢围檩，用钢楔形块顶紧，并牢固固定，防止钢套箱在起吊、下沉过程中钢支撑脱落。4) 钢套箱的就位钢套箱拼装完成后，钢套箱的下放就位用 16 吨手摇千斤顶同时下放精轧螺纹钢来完成。首先采纳千斤顶同时顶起精轧螺纹钢，将钢套箱整体吊空，拆除平台上的型钢，然后缓缓将钢套箱下放。将钢套箱下放到设计标高，然后进行一次复测，检查钢套箱的轴线、标高是否准确。钢套箱用型钢与支撑架上横梁焊接起来，吊住钢套箱。5) 钢套箱的封底a)封底砼的作用，一是作平衡重主体，二是防水渗漏，三是抵抗水浮力在钢套箱底部形成弯曲应力，四是作为承台的承重底模。可见封底砼的灌注是钢套箱围堰施工成败的关键之一。为防形成夹层与冷缝，确保封底的成功一般都采纳泵送砼法多根导管多点快速灌注法。导管直径选用* 250mm，为拆...
