墩柱施工技术交底

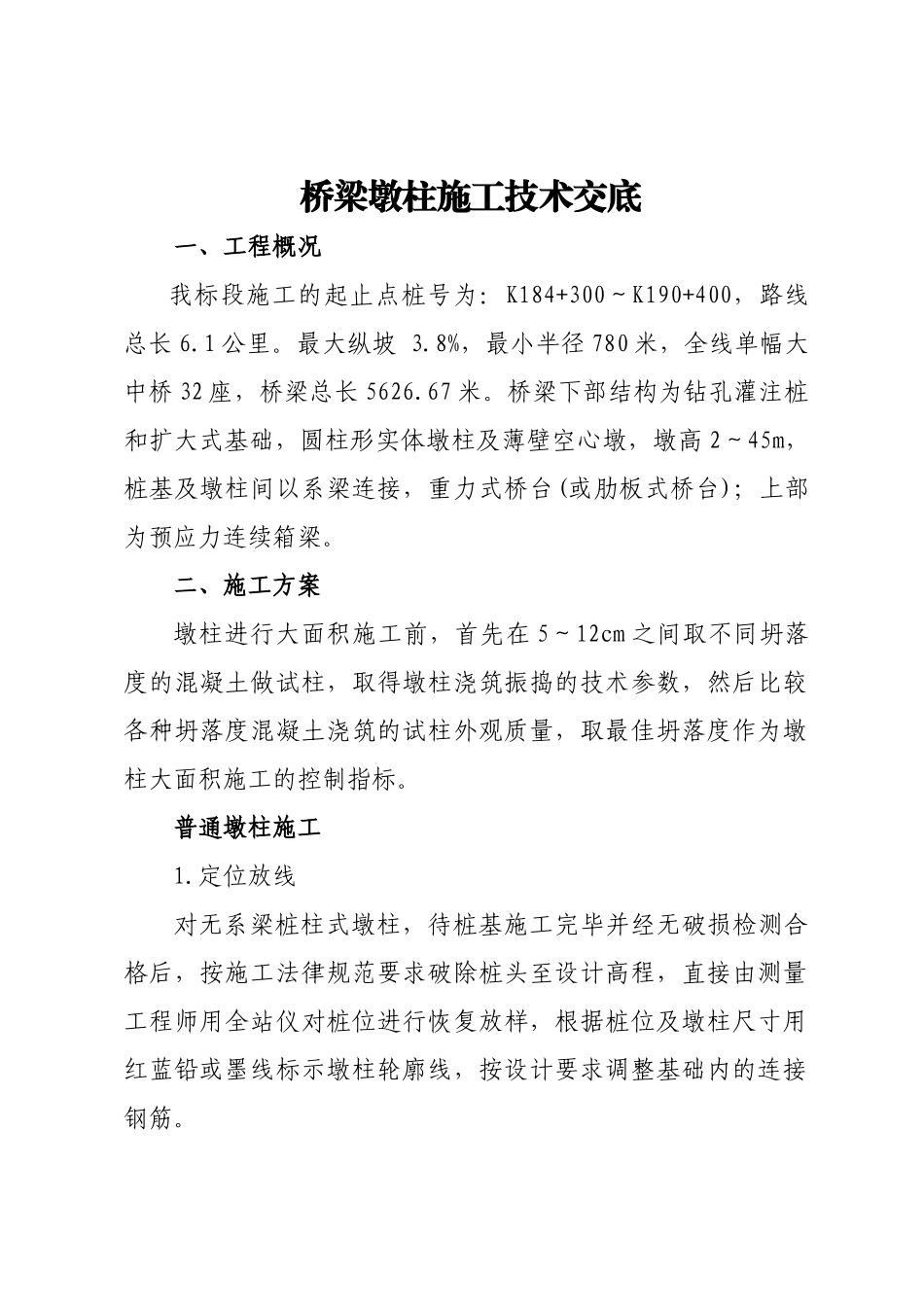

桥梁墩柱施工技术交底 一、工程概况我标段施工的起止点桩号为：K184+300～K190+400，路线总长 6.1 公里。最大纵坡 3.8%，最小半径 780 米，全线单幅大中桥 32 座，桥梁总长 5626.67 米。桥梁下部结构为钻孔灌注桩和扩大式基础，圆柱形实体墩柱及薄壁空心墩，墩高 2～45m，桩基及墩柱间以系梁连接，重力式桥台(或肋板式桥台)；上部为预应力连续箱梁。二、施工方案墩柱进行大面积施工前，首先在 5～12cm 之间取不同坍落度的混凝土做试柱，取得墩柱浇筑振捣的技术参数，然后比较各种坍落度混凝土浇筑的试柱外观质量，取最佳坍落度作为墩柱大面积施工的控制指标。普通墩柱施工1.定位放线对无系梁桩柱式墩柱，待桩基施工完毕并经无破损检测合格后，按施工法律规范要求破除桩头至设计高程，直接由测量工程师用全站仪对桩位进行恢复放样，根据桩位及墩柱尺寸用红蓝铅或墨线标示墩柱轮廓线，按设计要求调整基础内的连接钢筋。对于有系梁连接的墩柱，则在系梁混凝土浇筑完毕后再进行墩柱施工放样工作。2.、钢筋制安按设计要求，墩柱钢筋伸入系梁内 1.2m，故浇筑系梁前须先进行墩柱钢筋的安装，墩柱钢筋制安由钢筋加工场集中制作，经监理检验合格后，用拖车运至现场进行安装。墩柱钢筋笼主筋连接根据现场情况选择采纳闪光对焊、直螺纹或搭接焊连接，墩柱钢筋笼用吊车吊装就位后，在其顶部用缆风绳将其固定，进行精确对中、保证垂直后四周搭设简易排架进行加固，保证钢筋直顺。可采纳砂浆垫块或定型塑料垫块作为钢筋保护层垫块，垫块沿柱子高度方向每隔 1 米呈梅花形布置、用 22#铁丝绑扎牢固各项钢筋施工严格按设计及施工技术法律规范要求进行并经监理工程师检验合格后方可进行下道工序的施工。.3、模板安装钢筋加工及安装经监理工程师检查合格后，即可进行墩柱模板的安装。为保证墩柱的外观质量，全桥墩柱采纳定型钢模板进行拼装，定型钢模板采纳 2 米、1 米、1.5 米分节，拼装时注意接缝紧密，拼装前检查柱模几何尺寸、椭圆度，以核实柱模有无变形，变形过大不得使用。柱模拼装要根据其公差情况及板面钢板布置情况进行合理搭配，柱模接缝不平处要进行打磨，接缝的细小间隙用原子灰抹平，相邻两模板表面高低差不大于 2mm，拼缝间夹专用双面胶带以防止漏浆，以保证混凝土表面光滑平整。拼装完成后，模板内侧涂刷新机油。把拼装好的柱模用吊车吊装就位。较低的墩柱，则在现场拼装一次吊装就位。较高的墩柱，则采纳分节拼装，分节吊装的...
