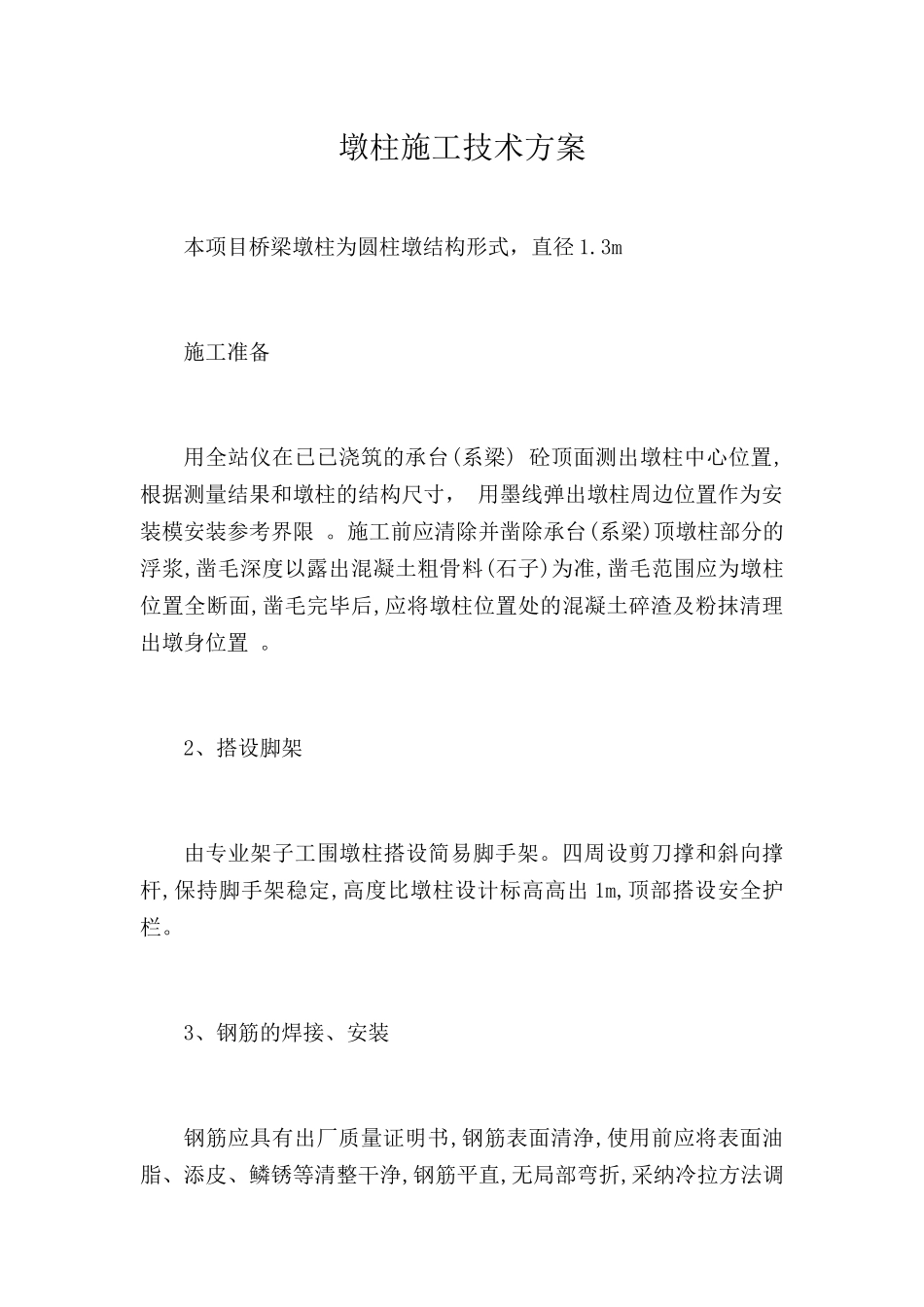

墩柱施工技术方案

墩柱施工技术方案本项目桥梁墩柱为圆柱墩结构形式，直径 1.3m施工准备用全站仪在已已浇筑的承台(系梁) 砼顶面测出墩柱中心位置,根据测量结果和墩柱的结构尺寸， 用墨线弹出墩柱周边位置作为安装模安装参考界限 。施工前应清除并凿除承台(系梁)顶墩柱部分的浮浆,凿毛深度以露出混凝土粗骨料(石子)为准,凿毛范围应为墩柱位置全断面,凿毛完毕后,应将墩柱位置处的混凝土碎渣及粉抹清理出墩身位置 。2、搭设脚架由专业架子工围墩柱搭设简易脚手架。四周设剪刀撑和斜向撑杆,保持脚手架稳定,高度比墩柱设计标高高出 1m,顶部搭设安全护栏。3、钢筋的焊接、安装钢筋应具有出厂质量证明书,钢筋表面清浄,使用前应将表面油脂、添皮、鳞锈等清整干浄,钢筋平直,无局部弯折,采纳冷拉方法调直钢筋时, I 级钢筋的冷拉率不宜大于 2%。钢筋的弯制和末端符合设计既法律规范要求,各类钢筋下料尺寸符合设计及法律规范要求，用Ⅰ级钢筋制作时,其末端应做弯钩,弯钩的直径应大于受力主筋直径,且不少于其直径的 2.5 倍。弯钩平直部分长度,一般结构不宜少于其直径的 5 倍。在桩顶根据设计连接墩柱钢筋笼,墩柱钢筋在加工场统一进行加工,现场用吊车安装成型，主筋采纳双面焊接,焊缝长度不少于 5d(d为钢筋直径),加强筋与主筋采纳焊接,螺旋筋与主筋采纳绑扎,桩顶与柱子连接的喇叭口钢筋必须按设计图纸安装变径加强钢筋,10cm一道。加强筋采纳双面搭接焊,焊缝长度不少于 5d(d 为钢筋直径)。钢筋保护层统一采纳高强度水泥砂浆垫块,并用铁丝固定在墩柱主筋外层。4、模板加工与安装 墩柱模板根据不同类型的墩柱尺寸进行精心制作,标准节长度2m,另配 1m、0.5m 节长。模板支撑牢固并用缆风晟固定,缆风绳每 4～6m 一道,每道 4 根,对称布置。模板支立完成后在模板内侧放样出墩柱高程位置。模板采纳组合钢模,外形尺寸与墩柱外部尺寸一致,模板安装前,在模 111 反内均匀涂上一层脱模剂,采来用吊车把拼装、打磨、涂刷脱模剂的模板吊装就位。模板上部用钢丝绳拉紧,加固稳定固,在加固、固定模板的过程中,用掉线锤检査模板的位置和垂直度,满足钢筋保护层达到设计要求,模板安装完毕后,应保持位置正确,且必须对其刚度、平面位置,顶部标高、垂直度进行严格检査,验收合格后方可浇筑混凝土。对模板的缝隙采纳橡胶圈或者用油涂抹抹墙缝,模板安装前应在承台(系梁)按标准做好水平砂浆垫块,保正模板牢固、稳定、无措台、杜绝漏浆和跑模现象表生。5、浇筑混凝土混凝士拌合来用商品砼,...
