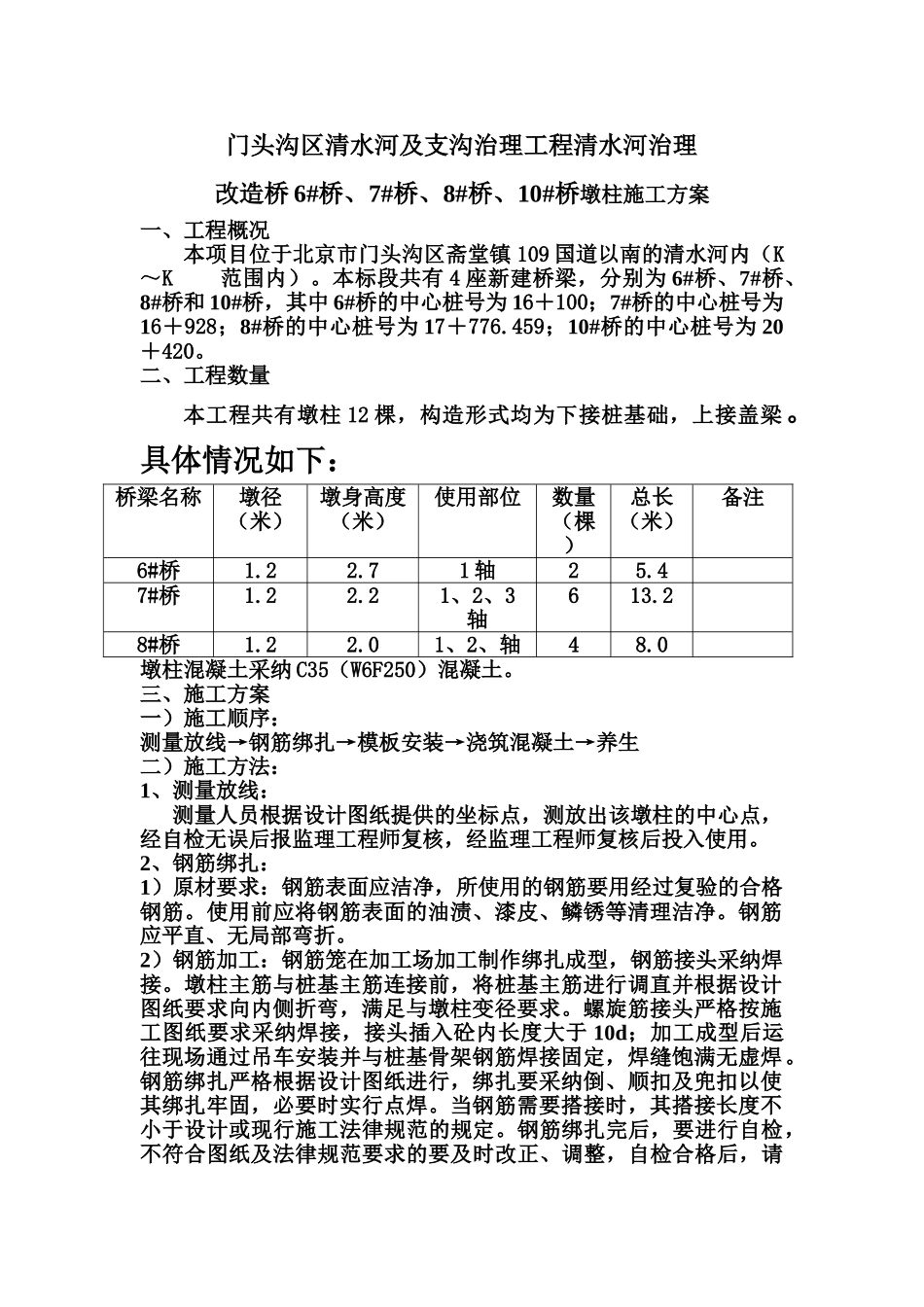

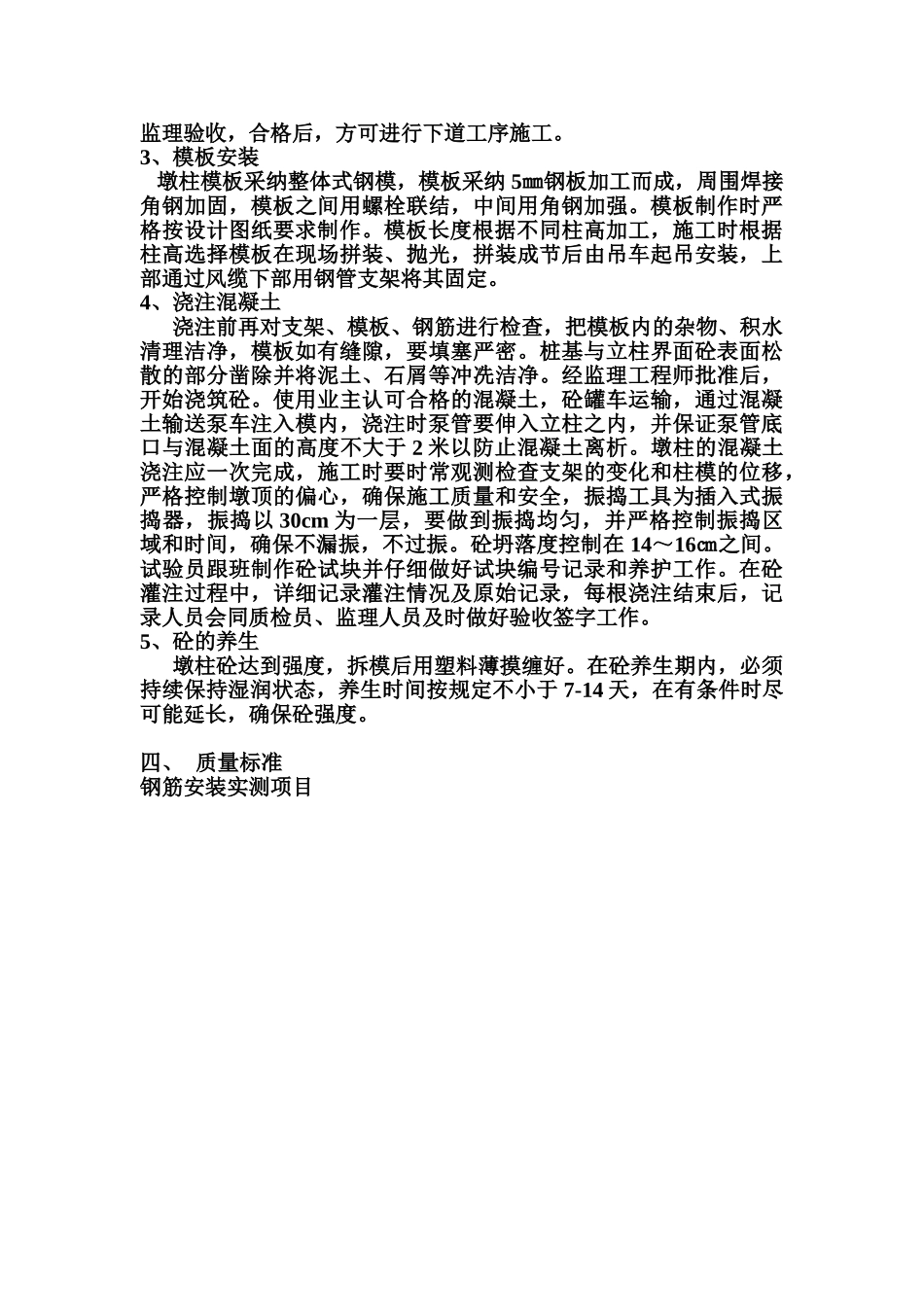

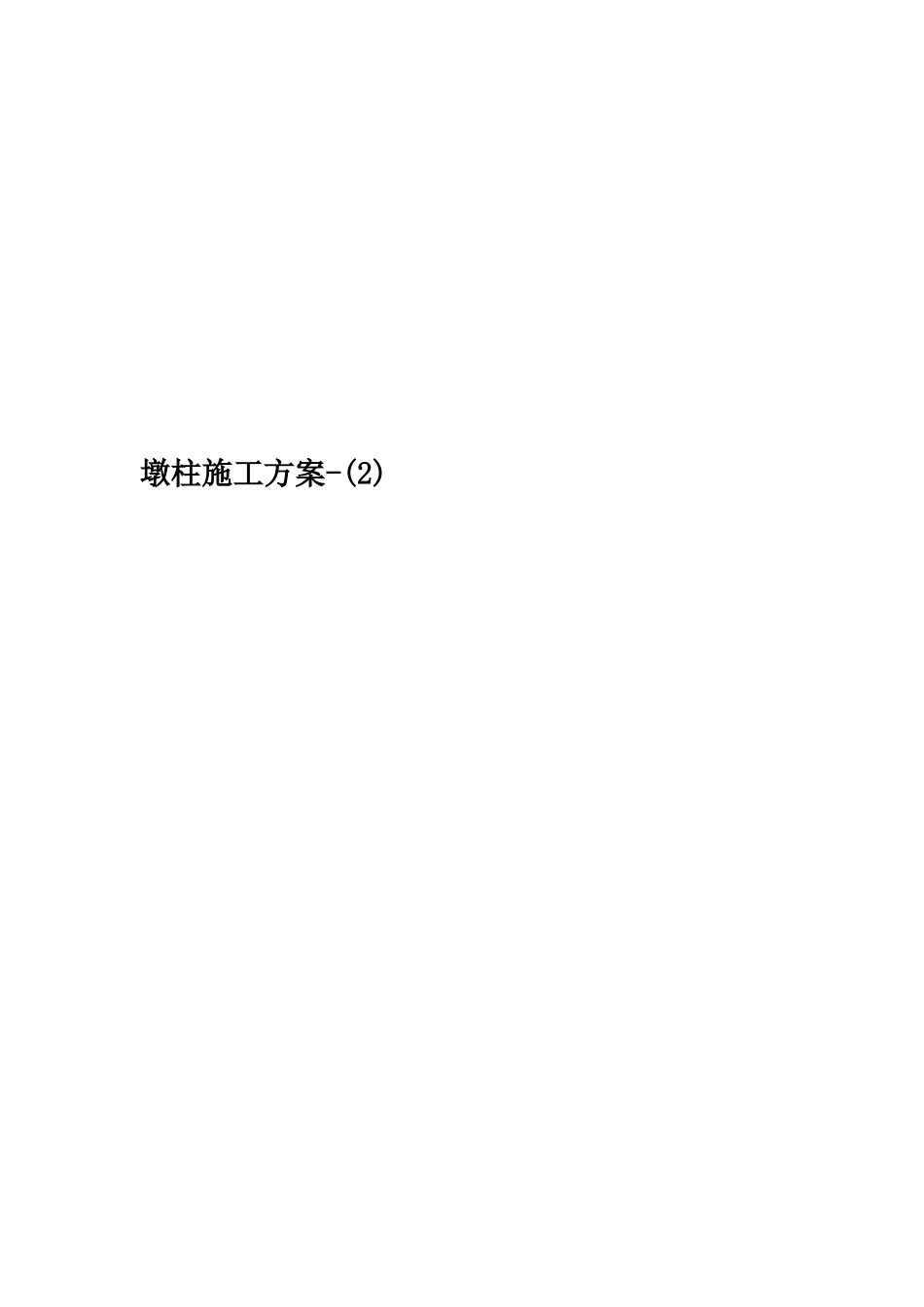

墩柱施工方案-(2)门头沟区清水河及支沟治理工程清水河治理改造桥 6#桥、7#桥、8#桥、10#桥墩柱施工方案一、工程概况本项目位于北京市门头沟区斋堂镇 109 国道以南的清水河内（K ～K 范围内）。本标段共有 4 座新建桥梁，分别为 6#桥、7#桥、8#桥和 10#桥，其中 6#桥的中心桩号为 16＋100；7#桥的中心桩号为16＋928；8#桥的中心桩号为 17＋776.459；10#桥的中心桩号为 20＋420。二、工程数量本工程共有墩柱 12 棵，构造形式均为下接桩基础，上接盖梁。具体情况如下：桥梁名称墩径（米）墩身高度（米）使用部位数量（棵）总长（米）备注6#桥1.22.71 轴25.47#桥1.22.21、2、3轴613.28#桥1.22.01、2、轴48.0墩柱混凝土采纳 C35（W6F250）混凝土。三、施工方案一）施工顺序：测量放线→钢筋绑扎→模板安装→浇筑混凝土→养生二）施工方法：1、测量放线：测量人员根据设计图纸提供的坐标点，测放出该墩柱的中心点，经自检无误后报监理工程师复核，经监理工程师复核后投入使用。2、钢筋绑扎：1）原材要求：钢筋表面应洁净，所使用的钢筋要用经过复验的合格钢筋。使用前应将钢筋表面的油渍、漆皮、鳞锈等清理洁净。钢筋应平直、无局部弯折。 2）钢筋加工：钢筋笼在加工场加工制作绑扎成型，钢筋接头采纳焊接。墩柱主筋与桩基主筋连接前，将桩基主筋进行调直并根据设计图纸要求向内侧折弯，满足与墩柱变径要求。螺旋筋接头严格按施工图纸要求采纳焊接，接头插入砼内长度大于 10d；加工成型后运往现场通过吊车安装并与桩基骨架钢筋焊接固定，焊缝饱满无虚焊。钢筋绑扎严格根据设计图纸进行，绑扎要采纳倒、顺扣及兜扣以使其绑扎牢固，必要时实行点焊。当钢筋需要搭接时，其搭接长度不小于设计或现行施工法律规范的规定。钢筋绑扎完后，要进行自检，不符合图纸及法律规范要求的要及时改正、调整，自检合格后，请监理验收，合格后，方可进行下道工序施工。3、模板安装 墩柱模板采纳整体式钢模，模板采纳 5㎜钢板加工而成，周围焊接角钢加固，模板之间用螺栓联结，中间用角钢加强。模板制作时严格按设计图纸要求制作。模板长度根据不同柱高加工，施工时根据柱高选择模板在现场拼装、抛光，拼装成节后由吊车起吊安装，上部通过风缆下部用钢管支架将其固定。4、浇注混凝土浇注前再对支架、模板、钢筋进行检查，把模板内的杂物、积水清理洁净，模板如有缝隙，要填塞严密。桩基与立柱界面砼表面松散的部分凿除并将泥土、石屑等冲冼洁净。经监理...
