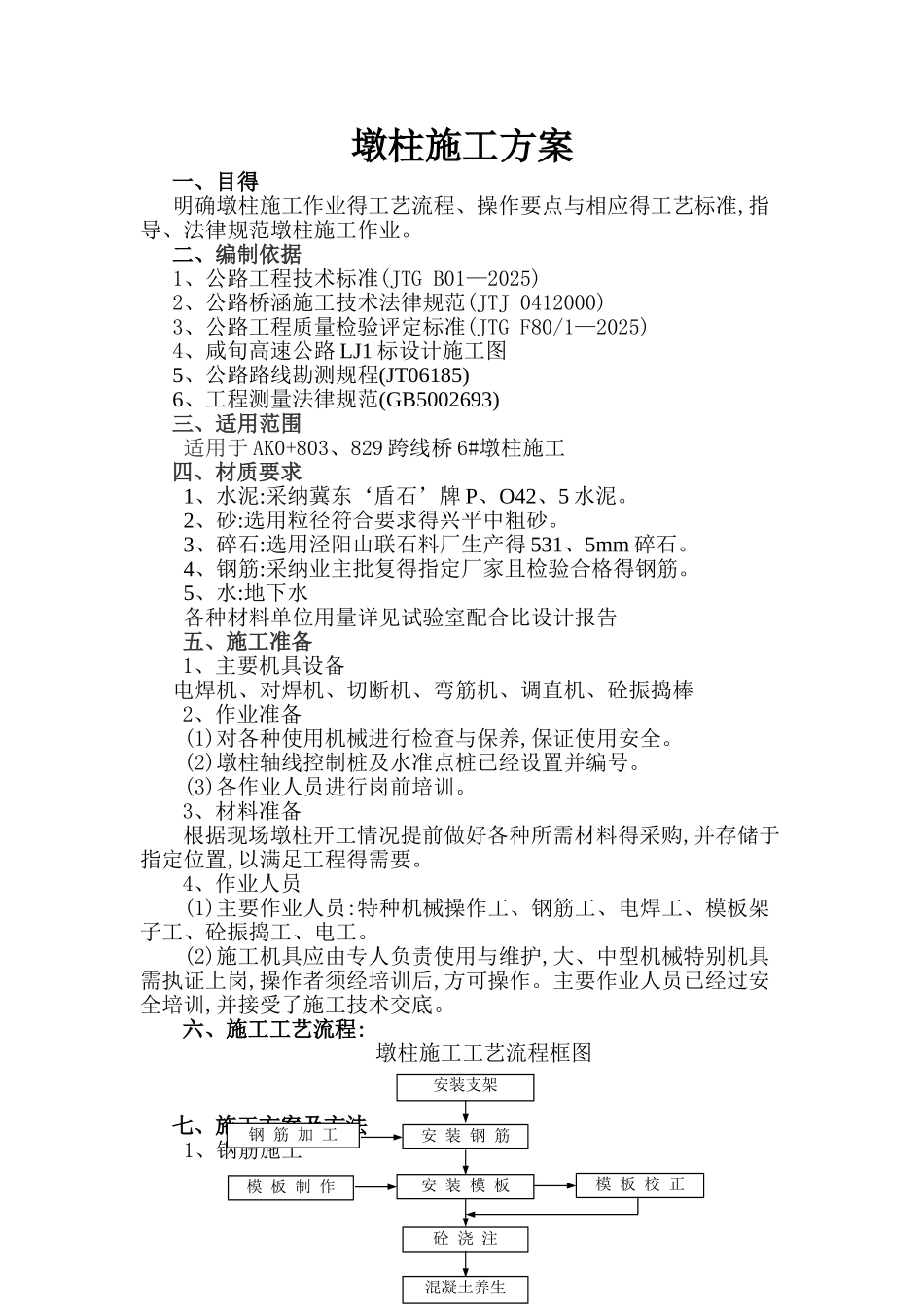

墩柱施工方案一、目得明确墩柱施工作业得工艺流程、操作要点与相应得工艺标准,指导、法律规范墩柱施工作业。二、编制依据1、公路工程技术标准(JTG B01—2025)2、公路桥涵施工技术法律规范(JTJ 0412000)3、公路工程质量检验评定标准(JTG F80/1—2025)4、咸旬高速公路 LJ1 标设计施工图5、公路路线勘测规程(JT06185)6、工程测量法律规范(GB5002693)三、适用范围适用于 AK0+803、829 跨线桥 6#墩柱施工四、材质要求1、水泥:采纳冀东‘盾石’牌 P、O42、5 水泥。2、砂:选用粒径符合要求得兴平中粗砂。3、碎石:选用泾阳山联石料厂生产得 531、5mm 碎石。4、钢筋:采纳业主批复得指定厂家且检验合格得钢筋。5、水:地下水各种材料单位用量详见试验室配合比设计报告五、施工准备1、主要机具设备电焊机、对焊机、切断机、弯筋机、调直机、砼振捣棒2、作业准备(1)对各种使用机械进行检查与保养,保证使用安全。(2)墩柱轴线控制桩及水准点桩已经设置并编号。(3)各作业人员进行岗前培训。3、材料准备根据现场墩柱开工情况提前做好各种所需材料得采购,并存储于指定位置,以满足工程得需要。4、作业人员(1)主要作业人员:特种机械操作工、钢筋工、电焊工、模板架子工、砼振捣工、电工。(2)施工机具应由专人负责使用与维护,大、中型机械特别机具需执证上岗,操作者须经培训后,方可操作。主要作业人员已经过安全培训,并接受了施工技术交底。六、施工工艺流程:墩柱施工工艺流程框图七、施工方案及方法1、钢筋施工安装支架安 装 模 板安 装 钢 筋模 板 制 作钢 筋 加 工模 板 校 正砼 浇 注混凝土养生施工前先进行桩基或系梁顶凿毛处理,凿除顶面浮浆露出新奇砼面,然后绑扎、安装墩柱钢筋,墩柱钢筋在钢筋加工场统一制作成型,根据每根墩柱得高低情况分节制作钢筋笼,然后在现场进行安装。分节制作得钢筋笼,接头搭接长度、同一截面错开长度不得小于设计及法律规范要求,钢筋焊接牢固,保证接头质量与长度,钢筋焊接前必须根据要求将接头长度范围内钢筋扳弯,使钢筋焊接后轴线在同一直线上。绑扎钢筋时必须牢固,位置正确,表面泥土、油污清理洁净,且不能有块、片状铁锈;钢筋骨架规则、稳固,用同标号得砂浆垫块每 12米梅花型支垫,保证钢筋保护层厚度。钢筋绑扎、安装完毕后根据三检制度进行钢筋检查合格后进行模板得安装。2、模板安装模板采纳定制组合钢模板,每节模板高度为 1、5 米;每节之间用高强度螺栓连接,确保模板缝严密。新模板在首次使用时必...
