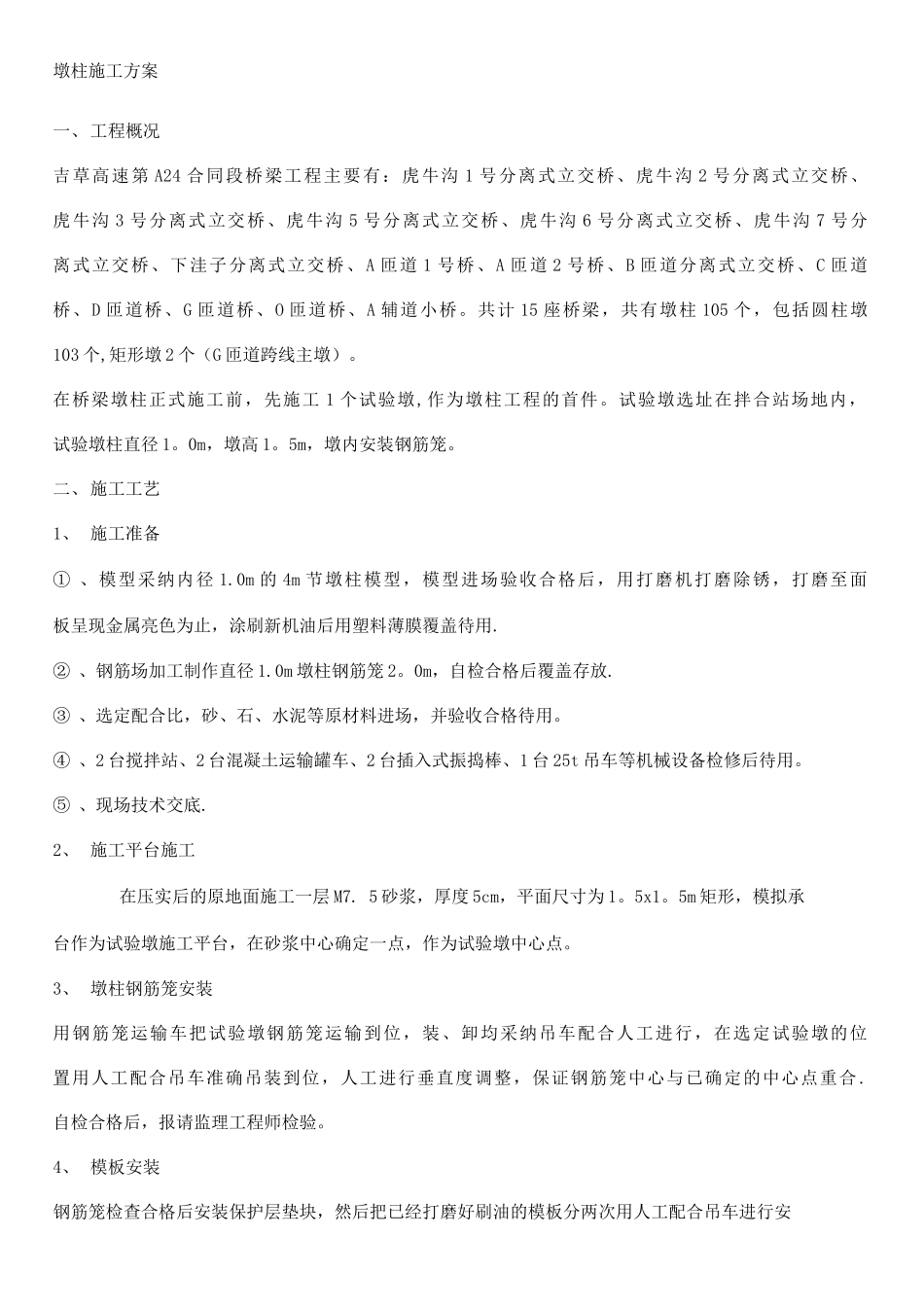

墩柱施工方案资料

墩柱施工方案一、工程概况吉草高速第 A24 合同段桥梁工程主要有：虎牛沟 1 号分离式立交桥、虎牛沟 2 号分离式立交桥、虎牛沟 3 号分离式立交桥、虎牛沟 5 号分离式立交桥、虎牛沟 6 号分离式立交桥、虎牛沟 7 号分离式立交桥、下洼子分离式立交桥、A 匝道 1 号桥、A 匝道 2 号桥、B 匝道分离式立交桥、C 匝道桥、D 匝道桥、G 匝道桥、O 匝道桥、A 辅道小桥。共计 15 座桥梁，共有墩柱 105 个，包括圆柱墩103 个,矩形墩 2 个（G 匝道跨线主墩）。在桥梁墩柱正式施工前，先施工 1 个试验墩,作为墩柱工程的首件。试验墩选址在拌合站场地内，试验墩柱直径 1。0m，墩高 1。5m，墩内安装钢筋笼。二、施工工艺1、 施工准备① 、模型采纳内径 1.0m 的 4m 节墩柱模型，模型进场验收合格后，用打磨机打磨除锈，打磨至面板呈现金属亮色为止，涂刷新机油后用塑料薄膜覆盖待用.② 、钢筋场加工制作直径 1.0m 墩柱钢筋笼 2。0m，自检合格后覆盖存放.③ 、选定配合比，砂、石、水泥等原材料进场，并验收合格待用。④ 、2 台搅拌站、2 台混凝土运输罐车、2 台插入式振捣棒、1 台 25t 吊车等机械设备检修后待用。⑤ 、现场技术交底.2、 施工平台施工在压实后的原地面施工一层 M7. 5 砂浆，厚度 5cm，平面尺寸为 1。5x1。5m 矩形，模拟承台作为试验墩施工平台，在砂浆中心确定一点，作为试验墩中心点。3、 墩柱钢筋笼安装用钢筋笼运输车把试验墩钢筋笼运输到位，装、卸均采纳吊车配合人工进行，在选定试验墩的位置用人工配合吊车准确吊装到位，人工进行垂直度调整，保证钢筋笼中心与已确定的中心点重合.自检合格后，报请监理工程师检验。4、 模板安装钢筋笼检查合格后安装保护层垫块，然后把已经打磨好刷油的模板分两次用人工配合吊车进行安装 . 安 装 完 毕 螺 栓 连 接 合 格 后 在 墩 底 进 行 对 中 。 然 后 调 整 垂 直 度 ， 自 检 合 格 后 ， 报 请 监 理 工 程 师 检验.5、 混凝土搅拌试验墩采纳 C35 混凝土，根据理论配合比和现场测定的砂、石料含水率确定实际施工拌制的材料用量配合比（以质量比计），以配合比通知单通知拌合站进行混凝土搅拌。6、 混凝土运输混凝土运输采纳两台 6m3 罐车，从搅拌机下运往试验墩，运输过程中混凝土罐要转动，防止混凝土离析.7、 混凝土吊装采纳 0。3m3 吊斗吊运混凝土，并吊运 1 斗作为一层...
