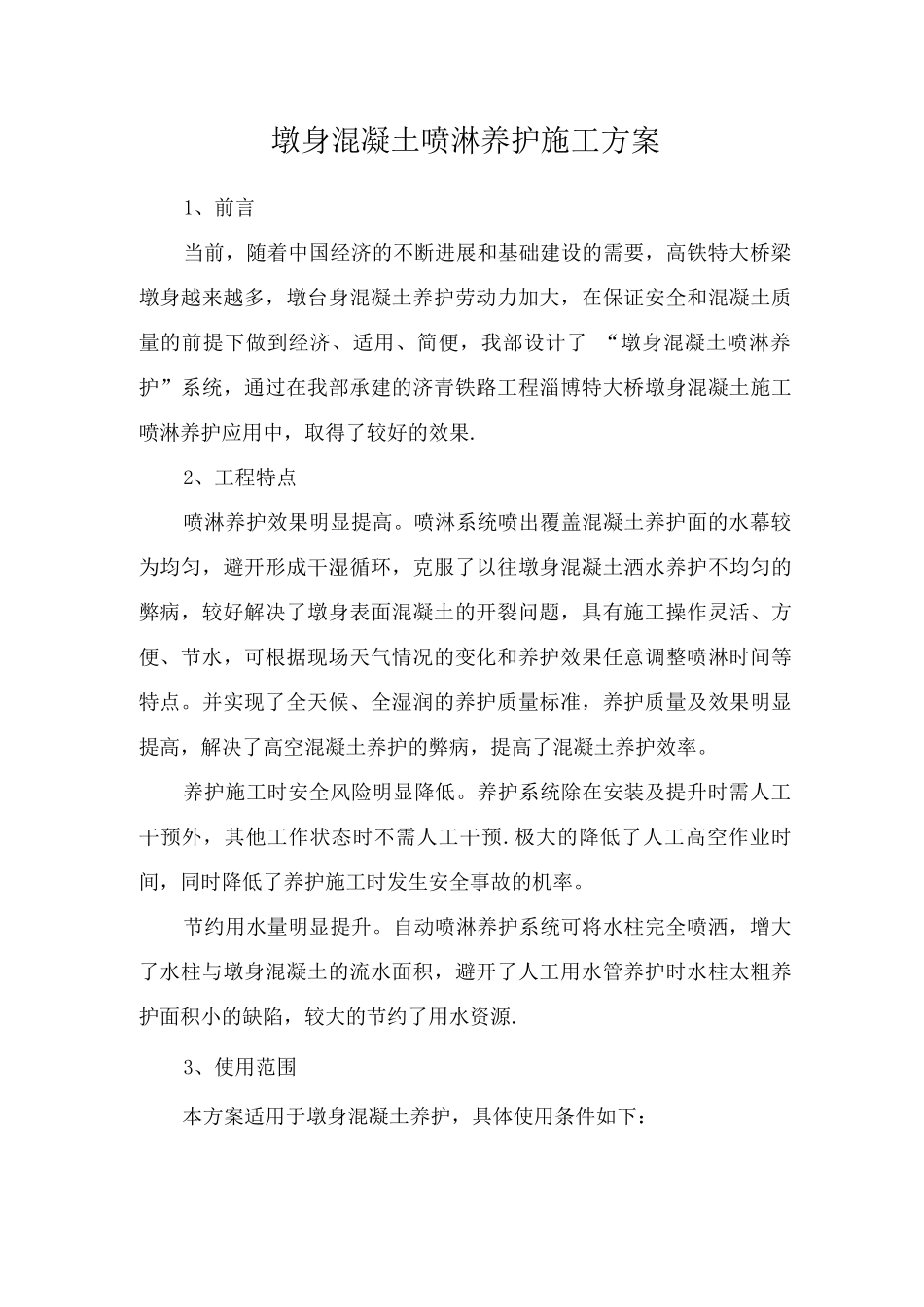

墩身混凝土喷淋养护系统施工方案

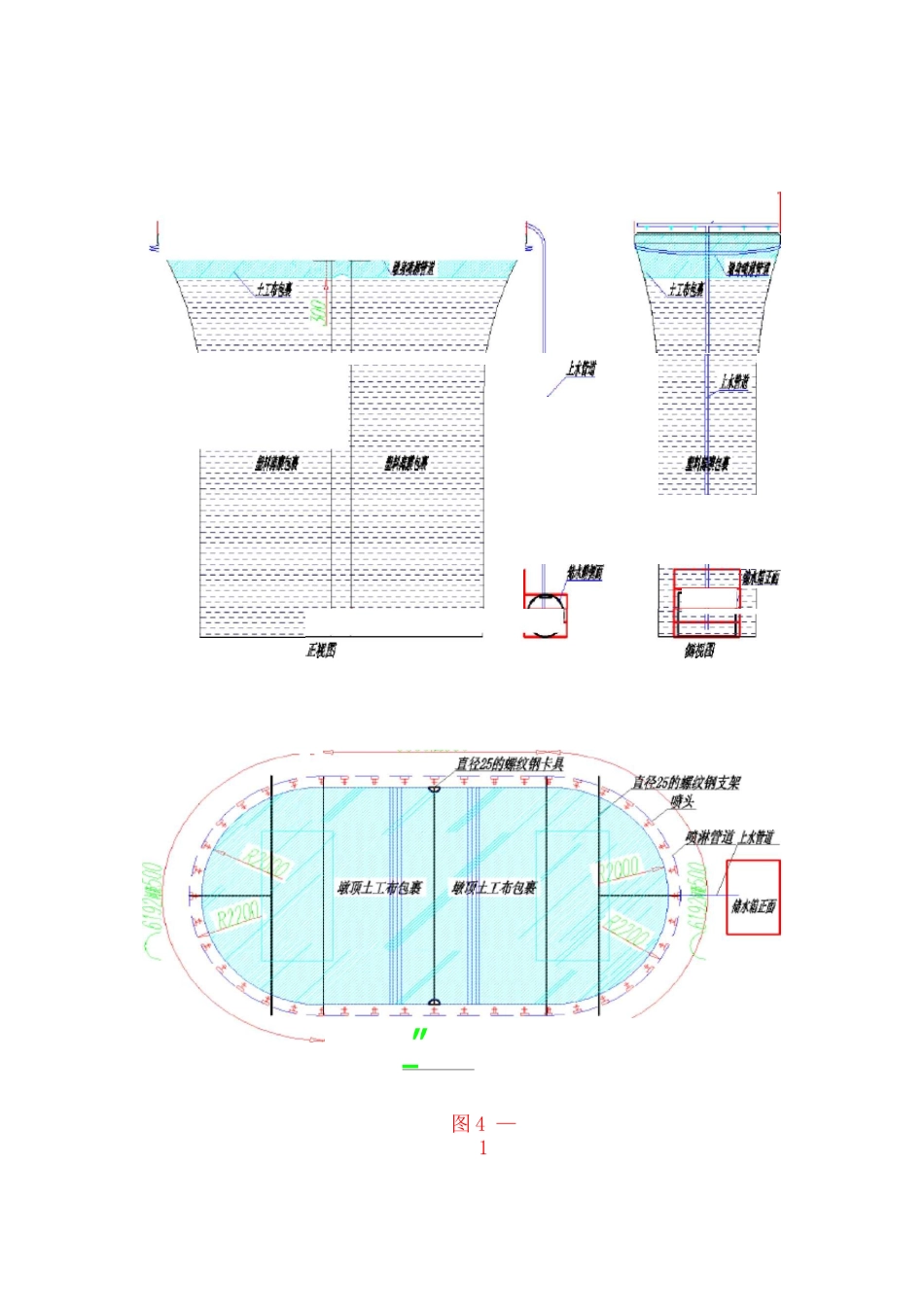

墩身混凝土喷淋养护施工方案1、前言当前，随着中国经济的不断进展和基础建设的需要，高铁特大桥梁墩身越来越多，墩台身混凝土养护劳动力加大，在保证安全和混凝土质量的前提下做到经济、适用、简便，我部设计了 “墩身混凝土喷淋养护”系统，通过在我部承建的济青铁路工程淄博特大桥墩身混凝土施工喷淋养护应用中，取得了较好的效果.2、工程特点喷淋养护效果明显提高。喷淋系统喷出覆盖混凝土养护面的水幕较为均匀，避开形成干湿循环，克服了以往墩身混凝土洒水养护不均匀的弊病，较好解决了墩身表面混凝土的开裂问题，具有施工操作灵活、方便、节水，可根据现场天气情况的变化和养护效果任意调整喷淋时间等特点。并实现了全天候、全湿润的养护质量标准，养护质量及效果明显提高，解决了高空混凝土养护的弊病，提高了混凝土养护效率。养护施工时安全风险明显降低。养护系统除在安装及提升时需人工干预外，其他工作状态时不需人工干预.极大的降低了人工高空作业时间，同时降低了养护施工时发生安全事故的机率。节约用水量明显提升。自动喷淋养护系统可将水柱完全喷洒，增大了水柱与墩身混凝土的流水面积，避开了人工用水管养护时水柱太粗养护面积小的缺陷，较大的节约了用水资源.3、使用范围本方案适用于墩身混凝土养护，具体使用条件如下：3。1 施工气温高于 5°C;3。2 现场取水较困难；3。3 墩高 <30m.4、工艺原理“墩身混凝土喷淋养护”工艺原理是通过蓄水箱、高扬程水泵、时间继电器、输水管、喷淋管组成喷淋系统（如图 4—1 ），蓄水箱的蓄水量能够保证连续喷淋作业条件后，设定时间继电器的时间间隔和持续时间并开动喷淋系统电源，喷淋系统进入工作状态.继电器到达制定的喷淋时间后接通水泵开关，高扬程水泵从水箱内抽水送至输水管内,输水管连接喷淋管，喷淋管喷头对墩顶包裹的土工布进行喷淋洒水，通过湿润的土工布经重力自流将水幕均匀的传递到需养护的墩身混凝土面上，喷水时间达到预定的时间后，时间继电器关闭水泵开关停止喷水。" 图 4 — 15、施工工艺流程及操作要点5.1 工艺流程5.2 操作要点5。2.1 供给水箱蓄水容量不小于 2m 3,采纳市场购置成品水箱蓄水。水箱摆放应尽量靠近桥墩，且能保证不影响桥墩施工的其他工序作业，每个墩身配置一套喷淋设备。供给水箱应始终保证有足够的蓄水量，防止高扬程水泵在缺水状态下工作时烧毁水泵造成喷淋系统失效。在水箱内标注警戒水位线，水位下降至警戒水位线时应对水箱进行补给...
