复杂钢结构圆弧梁安装施工工法

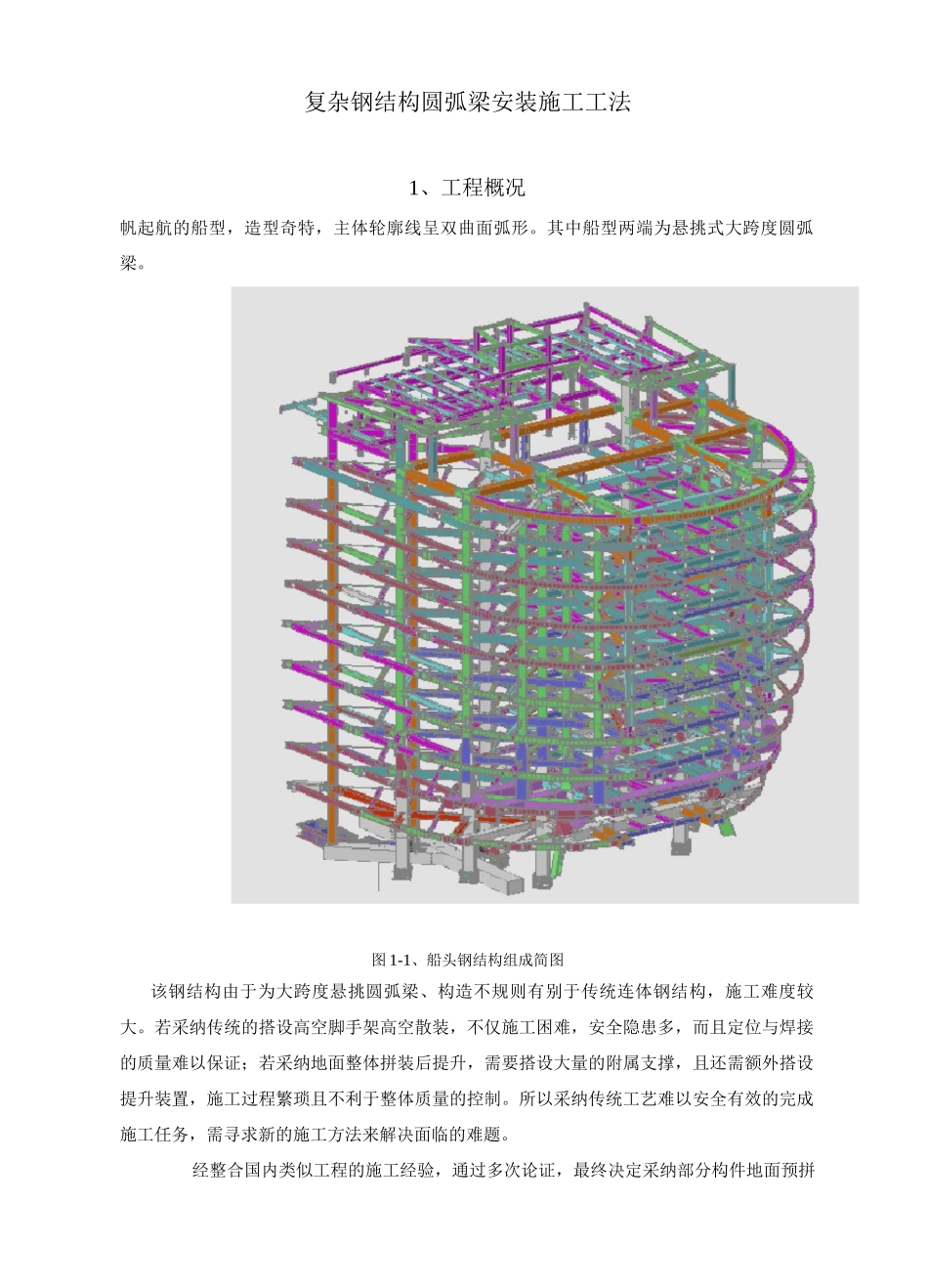

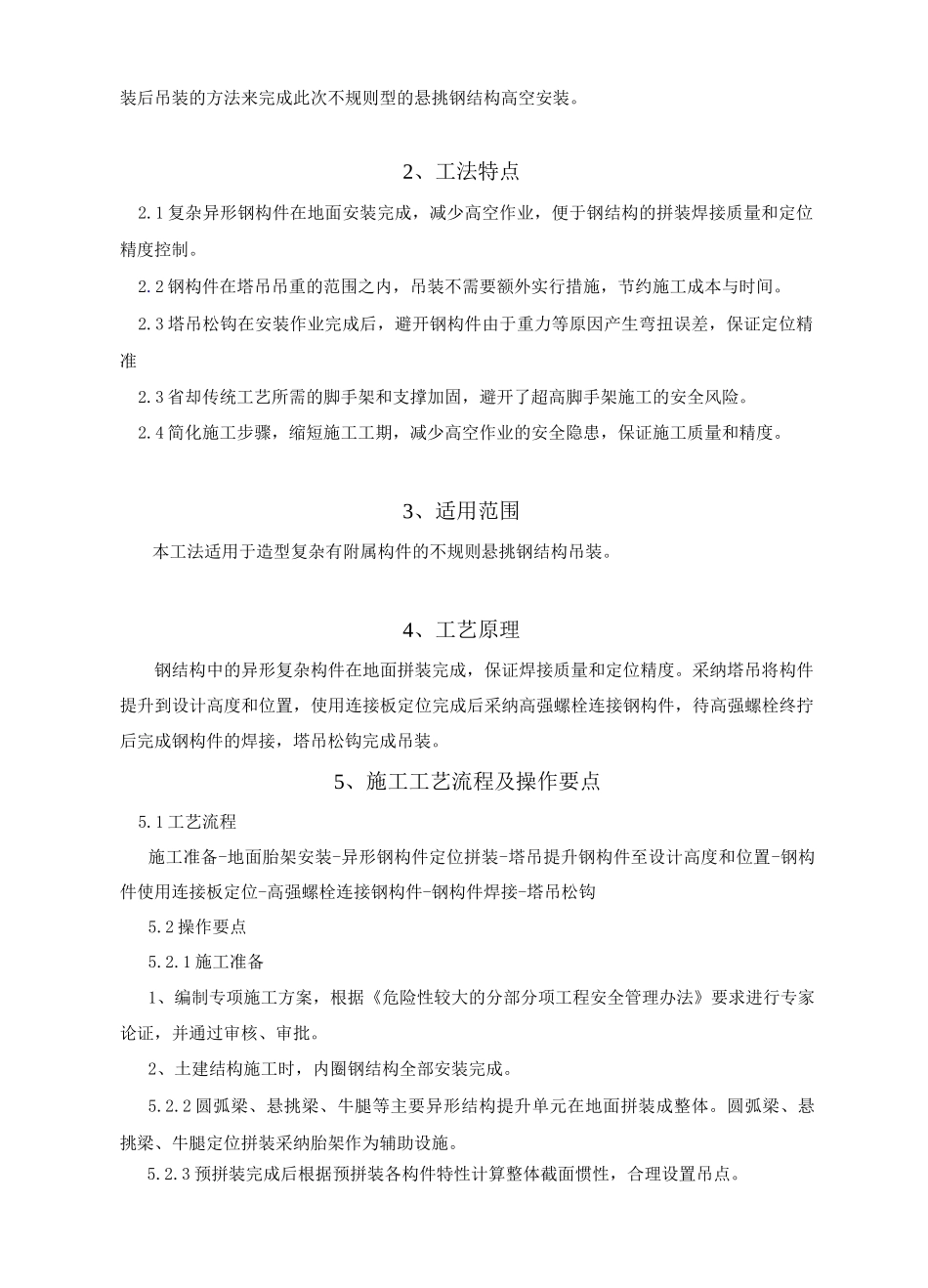

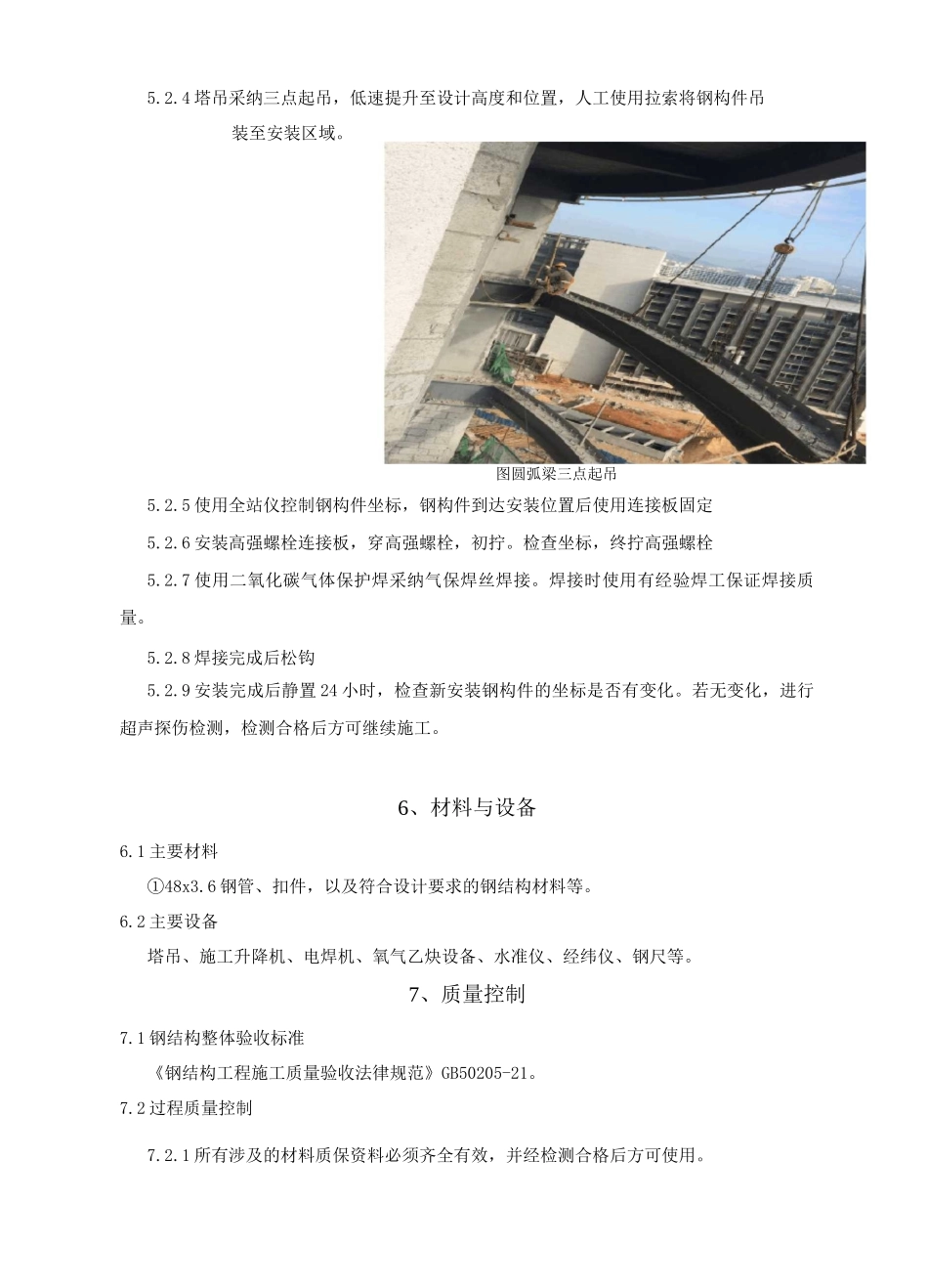

复杂钢结构圆弧梁安装施工工法1、工程概况帆起航的船型，造型奇特，主体轮廓线呈双曲面弧形。其中船型两端为悬挑式大跨度圆弧梁。图 1-1、船头钢结构组成简图该钢结构由于为大跨度悬挑圆弧梁、构造不规则有别于传统连体钢结构，施工难度较大。若采纳传统的搭设高空脚手架高空散装，不仅施工困难，安全隐患多，而且定位与焊接的质量难以保证；若采纳地面整体拼装后提升，需要搭设大量的附属支撑，且还需额外搭设提升装置，施工过程繁琐且不利于整体质量的控制。所以采纳传统工艺难以安全有效的完成施工任务，需寻求新的施工方法来解决面临的难题。经整合国内类似工程的施工经验，通过多次论证，最终决定采纳部分构件地面预拼装后吊装的方法来完成此次不规则型的悬挑钢结构高空安装。2、工法特点2.1 复杂异形钢构件在地面安装完成，减少高空作业，便于钢结构的拼装焊接质量和定位精度控制。2.2 钢构件在塔吊吊重的范围之内，吊装不需要额外实行措施，节约施工成本与时间。2.3 塔吊松钩在安装作业完成后，避开钢构件由于重力等原因产生弯扭误差，保证定位精准2.3 省却传统工艺所需的脚手架和支撑加固，避开了超高脚手架施工的安全风险。2.4 简化施工步骤，缩短施工工期，减少高空作业的安全隐患，保证施工质量和精度。3、适用范围本工法适用于造型复杂有附属构件的不规则悬挑钢结构吊装。4、工艺原理钢结构中的异形复杂构件在地面拼装完成，保证焊接质量和定位精度。采纳塔吊将构件提升到设计高度和位置，使用连接板定位完成后采纳高强螺栓连接钢构件，待高强螺栓终拧后完成钢构件的焊接，塔吊松钩完成吊装。5、施工工艺流程及操作要点5.1 工艺流程施工准备-地面胎架安装-异形钢构件定位拼装-塔吊提升钢构件至设计高度和位置-钢构件使用连接板定位-高强螺栓连接钢构件-钢构件焊接-塔吊松钩5.2 操作要点5.2.1 施工准备1、编制专项施工方案，根据《危险性较大的分部分项工程安全管理办法》要求进行专家论证，并通过审核、审批。2、土建结构施工时，内圈钢结构全部安装完成。5.2.2 圆弧梁、悬挑梁、牛腿等主要异形结构提升单元在地面拼装成整体。圆弧梁、悬挑梁、牛腿定位拼装采纳胎架作为辅助设施。5.2.3 预拼装完成后根据预拼装各构件特性计算整体截面惯性，合理设置吊点。5.2.4 塔吊采纳三点起吊，低速提升至设计高度和位置，人工使用拉索将钢构件吊装至安装区域。图圆弧梁三点起吊5.2.5 使用全站仪控制钢构件坐标，钢构件到达安装位置后...
