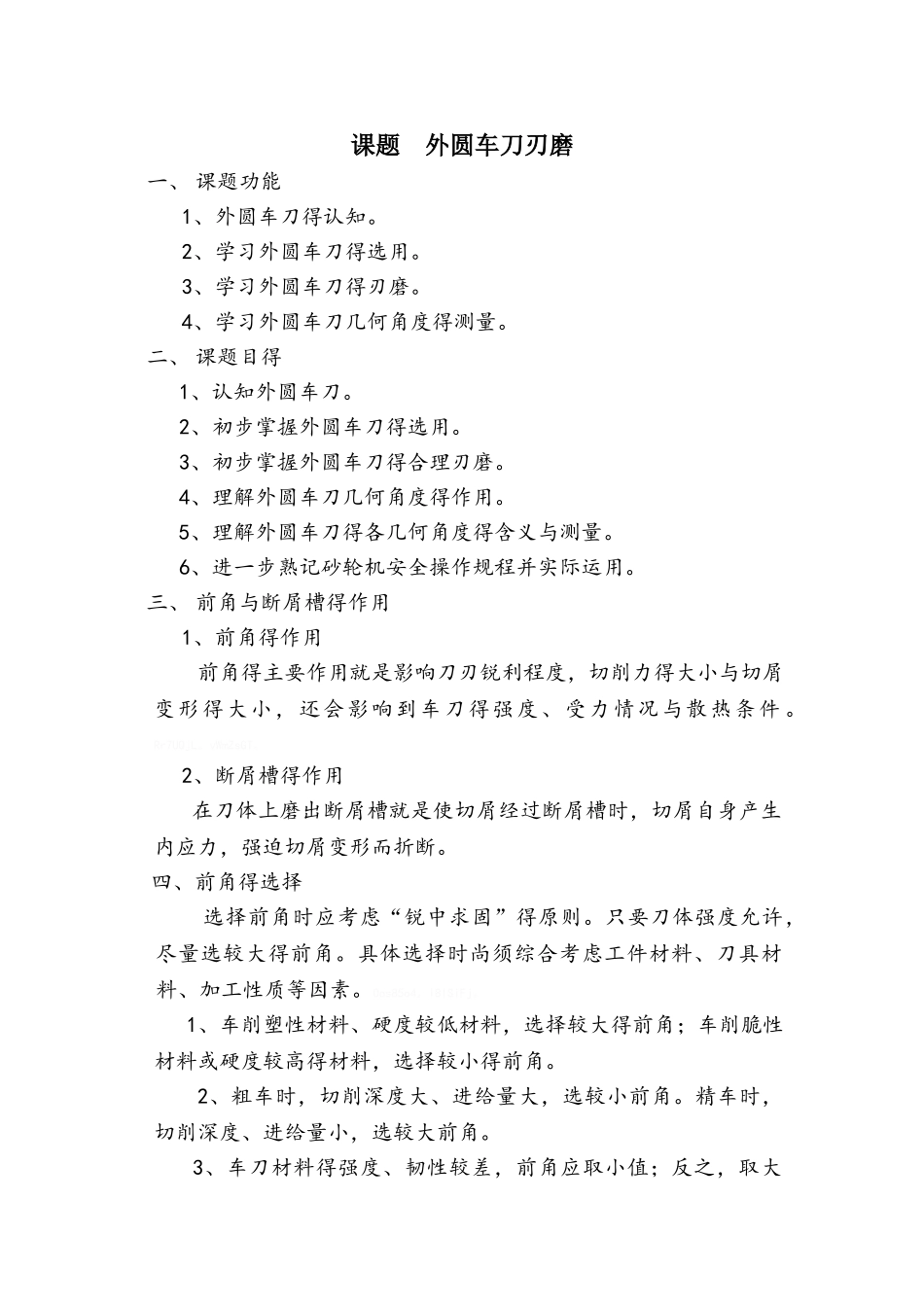

课题 外圆车刀刃磨一、 课题功能1、外圆车刀得认知。2、学习外圆车刀得选用。3、学习外圆车刀得刃磨。4、学习外圆车刀几何角度得测量。二、 课题目得 1、认知外圆车刀。2、初步掌握外圆车刀得选用。 3、初步掌握外圆车刀得合理刃磨。 4、理解外圆车刀几何角度得作用。 5、理解外圆车刀得各几何角度得含义与测量。 6、进一步熟记砂轮机安全操作规程并实际运用。三、 前角与断屑槽得作用1、前角得作用前角得主要作用就是影响刀刃锐利程度，切削力得大小与切屑变形得大小，还会影响到车刀得强度、受力情况与散热条件 。Rr7UQjL。vWmZsGT。2、断屑槽得作用 在刀体上磨出断屑槽就是使切屑经过断屑槽时，切屑自身产生内应力，强迫切屑变形而折断。四、前角得选择 选择前角时应考虑“锐中求固”得原则。只要刀体强度允许，尽量选较大得前角。具体选择时尚须综合考虑工件材料、刀具材料、加工性质等因素。0os85o4。I8lSiFj。1、车削塑性材料、硬度较低材料，选择较大得前角；车削脆性材料或硬度较高得材料，选择较小得前角。2、粗车时，切削深度大、进给量大，选较小前角。精车时，切削深度、进给量小，选较大前角。3、车刀材料得强度、韧性较差，前角应取小值；反之，取大值。4、连续切削时选择较大得前角，断续切削时选择较小得前角。5、工艺系统刚性较差时，应选较大得前角。五、断屑槽得种类断屑槽得种类有圆弧形（见图 5-1）与阶台形（见图 5-2）两种。 图 5-1 圆弧形断屑槽 图 5-2 阶台形断屑槽 不同类型得断屑槽得适用得场合也有所差异，一般如下：1、圆弧形断屑槽得车刀前角较大，适用于车削塑性、软材料。2、阶台形断屑槽得车刀前角较小，适用于车削脆性、硬材料。六、断屑槽宽度得选择断屑槽宽度得选择，可根据工件材料、切削深度、进给量查表进行参考。需要注意得就是：1．断屑槽过宽，切屑不受断屑槽得控制，会自由流窜。变形不够充分，不易折断。2．断屑槽过窄，切屑挤扎在断屑槽里相互撞击，容易划伤工件表面。切屑也不易在槽中卷曲，往往切屑不流经槽底而形成带状切屑 MbfThPT。gjCV575。四、 外圆车刀得几何角度90°外圆车刀得几何角度如图 5-3 所示，,45°外圆车刀得几何角度如图 5-4 所示。 图 5-3 90 外圆°车刀 图 5-4 45°外圆车刀（每人各磨两把）七、刀具得刃磨方法及步骤1、刃磨步骤 （1）先磨去车刀前刀面、后刀面上得焊渣，并将车刀底面磨平。用氧化铝砂轮。（2）粗磨主后面与副后面 粗磨主...
