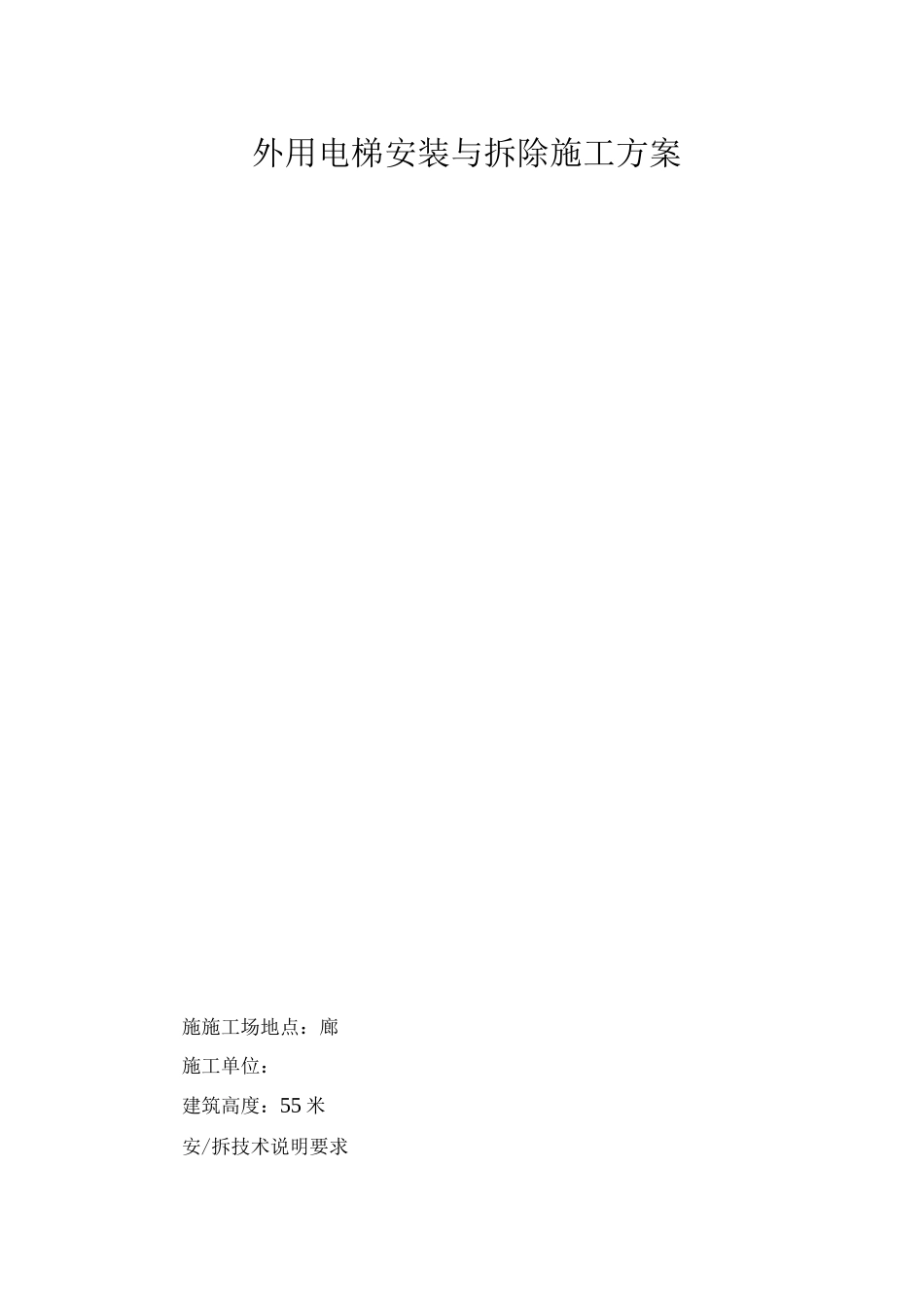

外用电梯安装与拆除施工方案

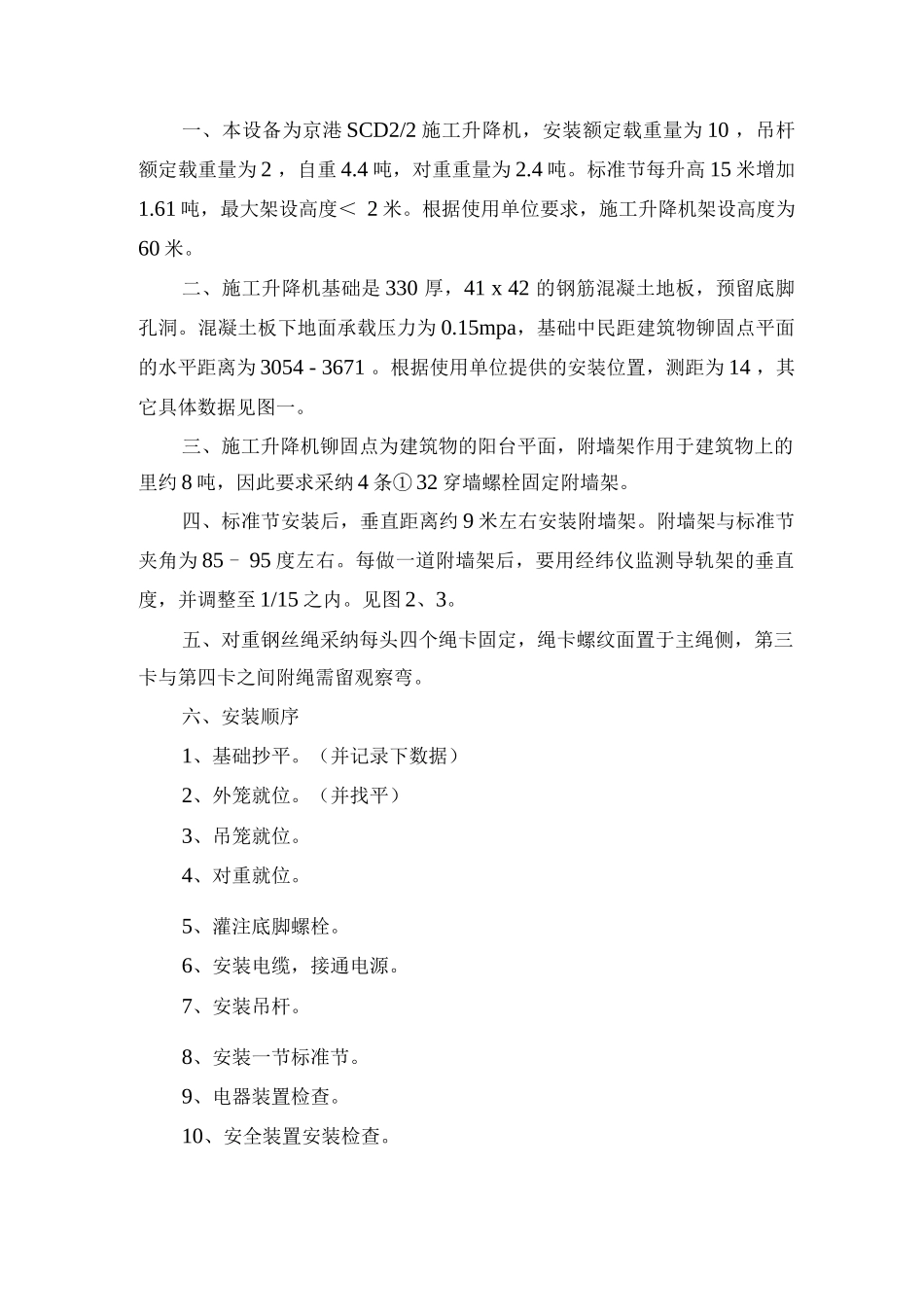

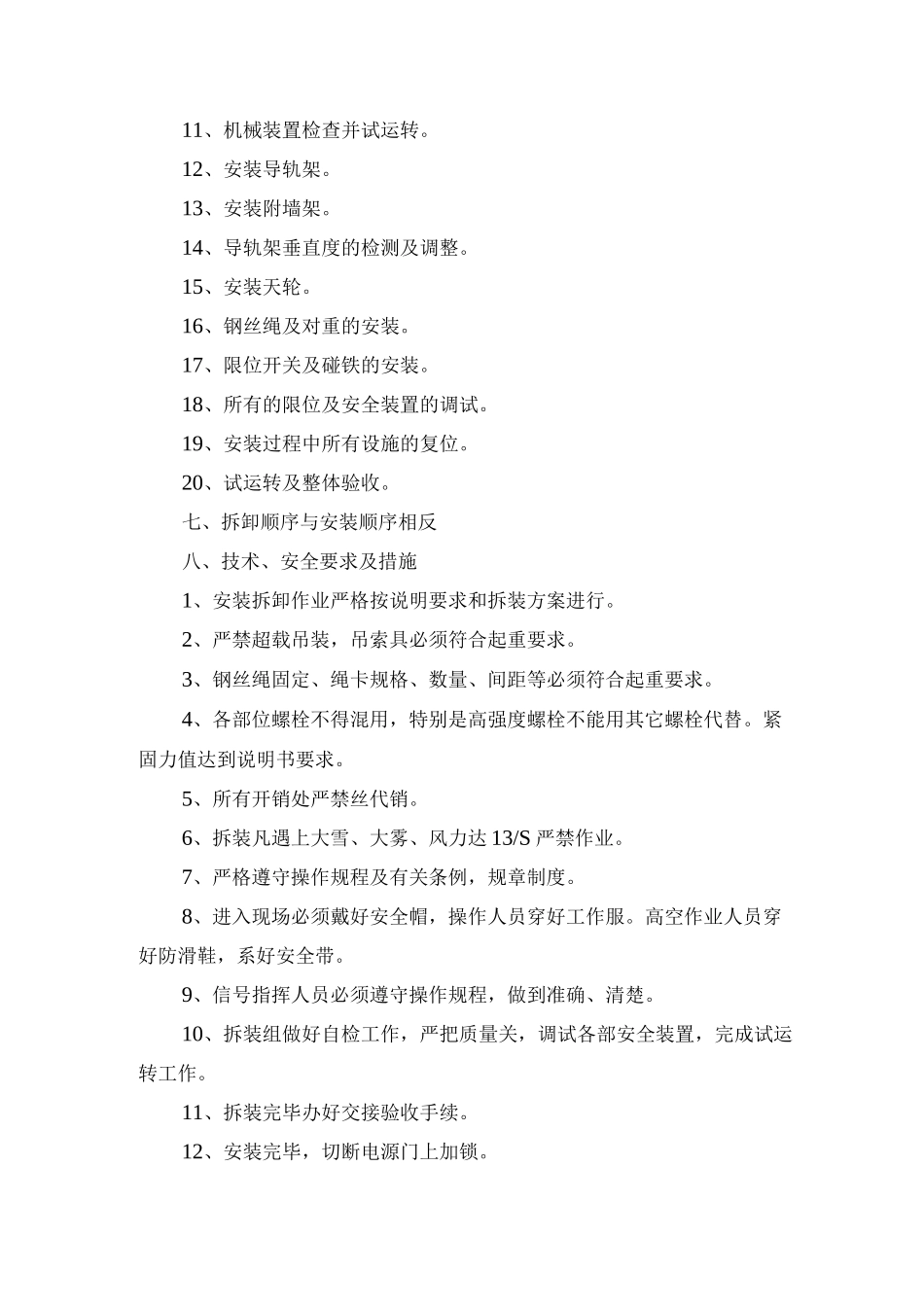

外用电梯安装与拆除施工方案施施工场地点：廊施工单位：建筑高度：55 米安/拆技术说明要求一、本设备为京港 SCD2/2 施工升降机，安装额定载重量为 10 ，吊杆额定载重量为 2 ，自重 4.4 吨，对重重量为 2.4 吨。标准节每升高 15 米增加1.61 吨，最大架设高度＜ 2 米。根据使用单位要求，施工升降机架设高度为60 米。二、施工升降机基础是 330 厚，41 x 42 的钢筋混凝土地板，预留底脚孔洞。混凝土板下地面承载压力为 0.15mpa，基础中民距建筑物铆固点平面的水平距离为 3054 - 3671 。根据使用单位提供的安装位置，测距为 14 ，其它具体数据见图一。三、施工升降机铆固点为建筑物的阳台平面，附墙架作用于建筑物上的里约 8 吨，因此要求采纳 4 条① 32 穿墙螺栓固定附墙架。四、标准节安装后，垂直距离约 9 米左右安装附墙架。附墙架与标准节夹角为 85 - 95 度左右。每做一道附墙架后，要用经纬仪监测导轨架的垂直度，并调整至 1/15 之内。见图 2、3。五、对重钢丝绳采纳每头四个绳卡固定，绳卡螺纹面置于主绳侧，第三卡与第四卡之间附绳需留观察弯。六、安装顺序1、基础抄平。（并记录下数据）2、外笼就位。（并找平）3、吊笼就位。4、对重就位。5、灌注底脚螺栓。6、安装电缆，接通电源。7、安装吊杆。8、安装一节标准节。9、电器装置检查。10、安全装置安装检查。11、机械装置检查并试运转。12、安装导轨架。13、安装附墙架。14、导轨架垂直度的检测及调整。15、安装天轮。16、钢丝绳及对重的安装。17、限位开关及碰铁的安装。18、所有的限位及安全装置的调试。19、安装过程中所有设施的复位。20、试运转及整体验收。七、拆卸顺序与安装顺序相反八、技术、安全要求及措施1、安装拆卸作业严格按说明要求和拆装方案进行。2、严禁超载吊装，吊索具必须符合起重要求。3、钢丝绳固定、绳卡规格、数量、间距等必须符合起重要求。4、各部位螺栓不得混用，特别是高强度螺栓不能用其它螺栓代替。紧固力值达到说明书要求。5、所有开销处严禁丝代销。6、拆装凡遇上大雪、大雾、风力达 13/S 严禁作业。7、严格遵守操作规程及有关条例，规章制度。8、进入现场必须戴好安全帽，操作人员穿好工作服。高空作业人员穿好防滑鞋，系好安全带。9、信号指挥人员必须遵守操作规程，做到准确、清楚。10、拆装组做好自检工作，严把质量关，调试各部安全装置，完成试运转工作。11、拆装完毕办好交接验收手续。12、安装完毕，...
